Страница 14: 20 mm
Enne seadme paigaldamist märkige
andmeplaadilt üles alltoodud andmed.
Andmesilt asub seadme korpuse põhjal.
• Mudel ...........................
• Tootenumber
(PNC) ........................................
• Seerianumber ............
8.1 Integreeritud seadmed
• Sisseehitatud seadmeid võib kasutada
alles pärast seda, kui need on paigu‐
tatud sobivatesse standardile vastava‐
tesse sisseehitatud mööbliesemetesse
ja tööpindadesse.
8.2 Toitejuhe
• Selle seadme juurde kuulub ka toiteju‐
he.
• Kui seadme toitejuhe on kahjustatud,
tuleb see asendada spetsiaalse juht‐
mega (tüüp H05BB-F Tmax 90°C või
üle selle). Pöörduge lähimasse teenin‐
duskeskusse.

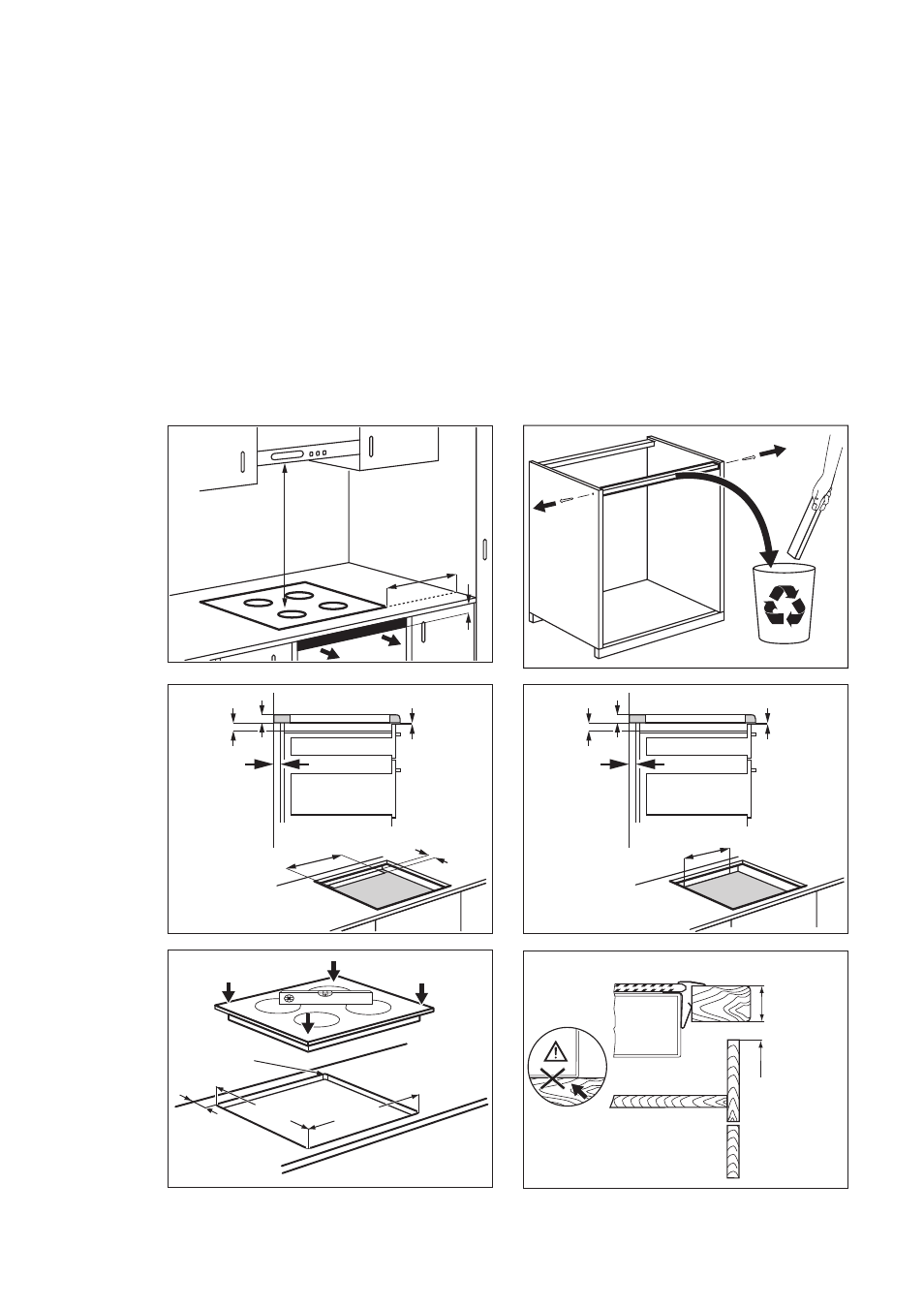

8.3 Kokkupanek
min.
50mm
min.
500mm
min.
2mm
< 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min
30 mm
min. 500 mm
> 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min. 500 mm
490
+1
mm 560
+1
mm
R 5mm
55mm
min.
12 mm
min.
2 mm
