Страница 29
a) Съемная панель
b) Пространство для подключения проводов

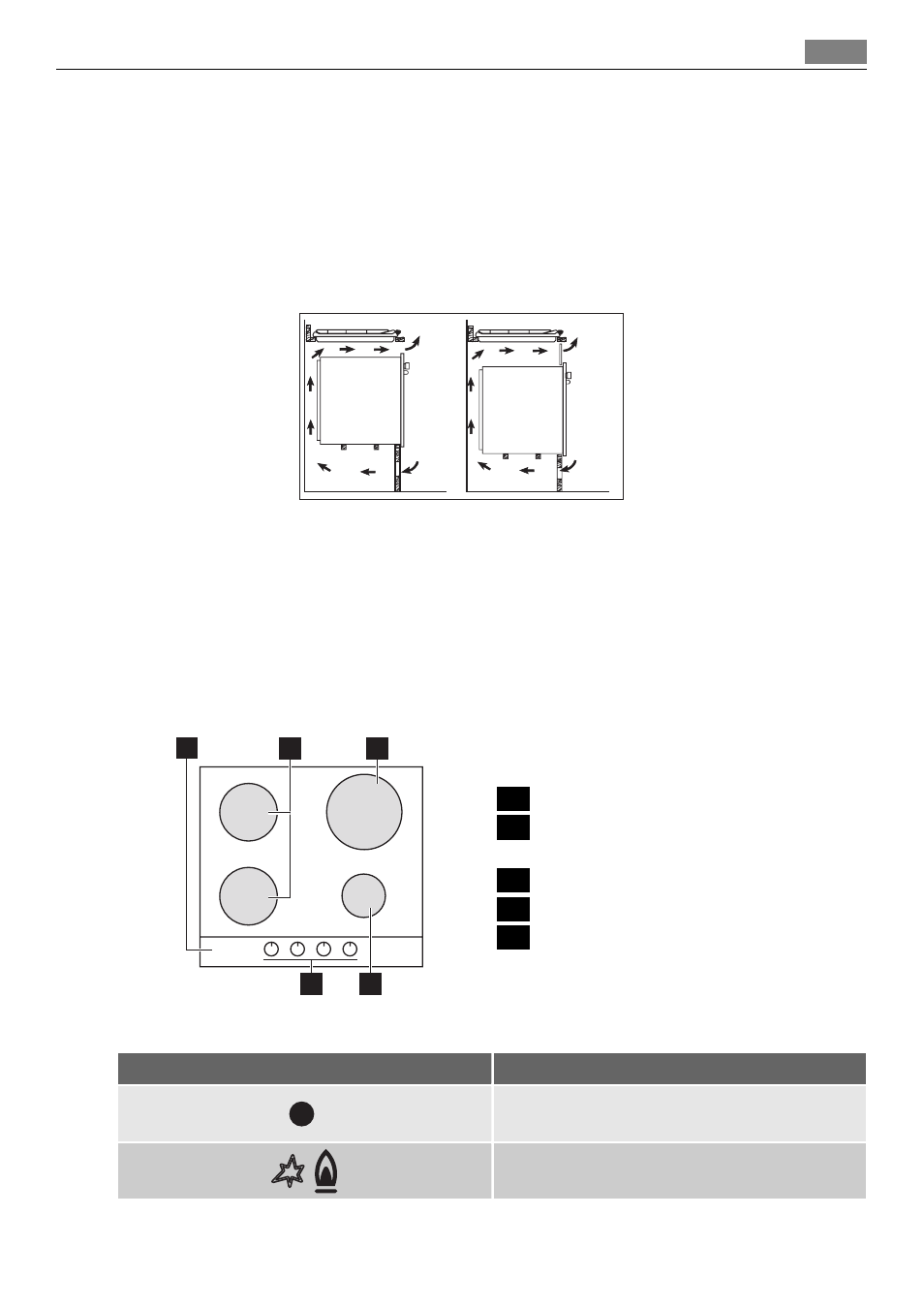

Кухонный шкаф с духовым шкафом
Размеры ниши под варочную панель должны соответствовать указанным, в кухонном
шкафу должны быть предусмотрены вентиляционные отверстия для постоянного при-
тока воздуха. Из соображений безопасности, а также для упрощения процедуры из-
влечения духового шкафа из шкафа, электрические соединения для варочной панели
и духового шкафа должны быть выполнены раздельно.
50 cm2
360 cm2
180 cm2
120 cm2
ИЗГОТОВИТЕЛЬ:
ELECTROLUX ITALIA S.p.A.
C.so Lino Zanussi, 30
33080 PORCIA (PN) - ИТАЛИЯ
ОПИСАНИЕ ИЗДЕЛИЯ
Функциональные элементы варочной панели
3
4
5
1
2
1
Варочная панель
2
Горелка для ускоренного пригото-
вления
3
Горелка повышенной мощности
4
Вспомогательная горелка
5
Ручки управления
Ручки управления
Символ
Описание
отсутствует подача газа / положение ВЫКЛ
положение розжига / максимальной подачи
газа
Описание изделия
