8.1 Iebūvējamās ierīces
• Lietojiet iebūvējamās ierīces tikai pēc
tam, kad tās ir pareizi iebūvētas virtu‐
ves mēbelēs un darba virsmās atbil‐
stoši spēkā esošiem standartiem.
8.2 Savienojuma kabelis
• Ierīce ir aprīkota ar savienojuma kabe‐
li.
• Nomainiet bojātu strāvas kabeli pret
strāvas kabeli, kura tips ir H05BB-F T
ar maks. temperatūru 90 °C (vai aug‐
stāku). Sazinieties ar vietējo apkopes
centru.
8.3 Lai uzstādītu blīvi.
• Notīrīt darbvirsmu griezuma zonā.
• Uzlieciet komplektā iekļauto blīvējuma
loksni gar ierīces apakšējo malu tā, lai
tā virzītos gar stikla keramikas ārējo
malu. Turklāt bez stiepšanas. Griezta‐
jiem galiem jāpaliek vienas puses vi‐
dū. Kad piegriežat atbilstoši garumam
(pievienojiet dažus mm), saspiediet
abus galus kopā.

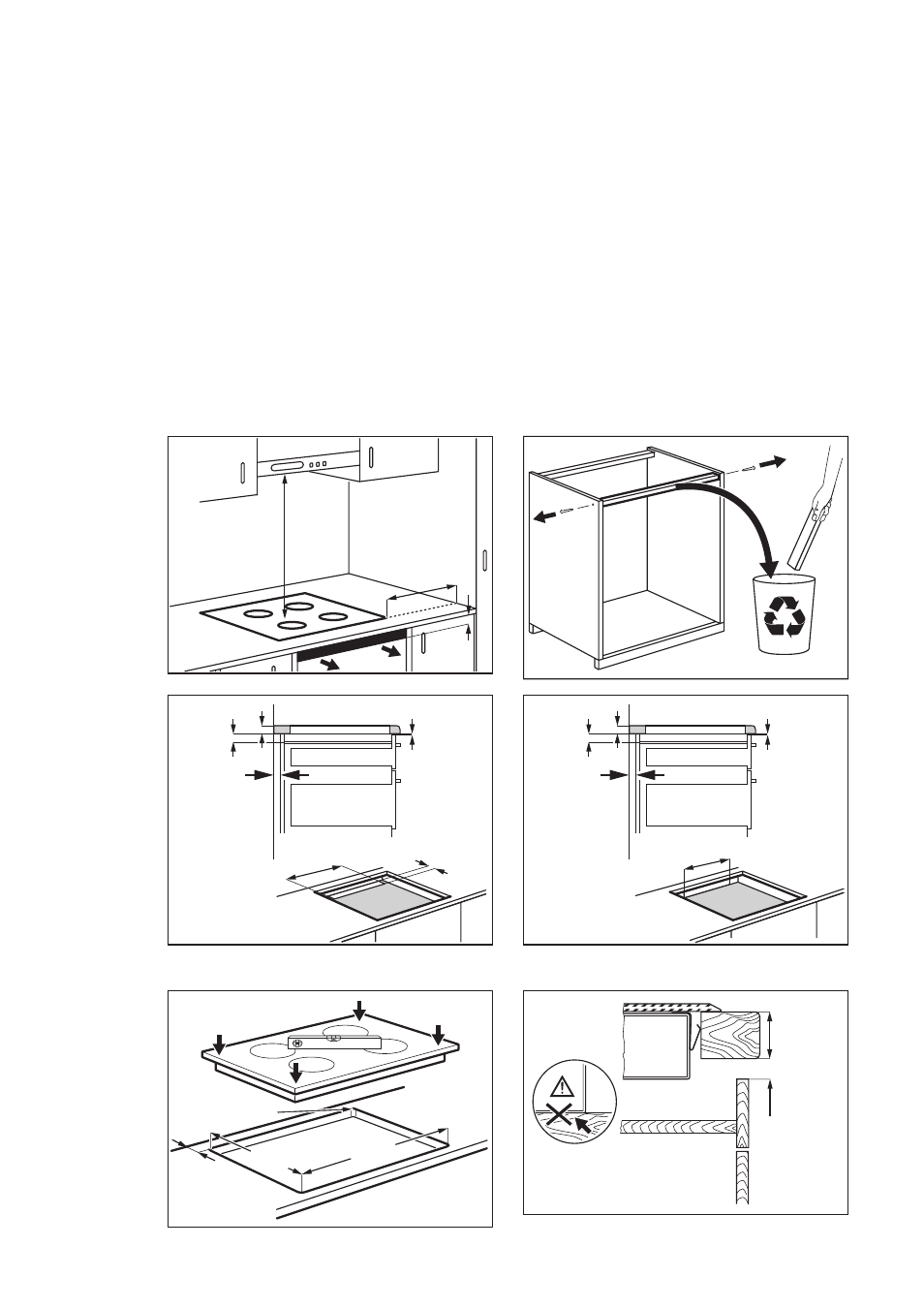

8.4 Montāža
min.
50mm
min.
500mm
min.
2mm
< 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min
30 mm
min. 500 mm
> 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min. 500 mm
min.
55mm
R 5mm
490
+1
mm 880
+1
mm
min.
12 mm
min.
2 mm
