Enne seadme paigaldamist märkige
andmeplaadilt üles alltoodud andmed.
Andmesilt asub seadme korpuse põhjal.
• Mudel ...........................
• Tootenumber
(PNC) ........................................
• Seerianumber ............
8.1 Integreeritud seadmed
• Sisseehitatud seadmeid võib kasutada
alles pärast seda, kui need on paigu‐
tatud sobivatesse standardile vastava‐
tesse sisseehitatud mööbliesemetesse
ja tööpindadesse.
8.2 Toitejuhe
• Selle seadme juurde kuulub ka toiteju‐
he.
• Kui seadme toitejuhe on kahjustatud,
tuleb see asendada spetsiaalse juht‐
mega (tüüp H05BB-F Tmax 90°C või
üle selle). Pöörduge lähimasse teenin‐
duskeskusse.
8.3 Tihendi kinnitamine.
• Puhastage tööpinna väljalõikeosa.
• Siduge seadme alumise serva küljes
olev tihendiriba klaaskeraamilise pinna
välise serva ümber. Ärge tihendit veni‐
tage. Jälgige, et lõigatud otsad jääksid
ühe serva keskossa. Kui te seejärel ti‐
hendi parajaks lõikate (lisage seejuu‐
res mõni mm), seadke otsad kohakuti.

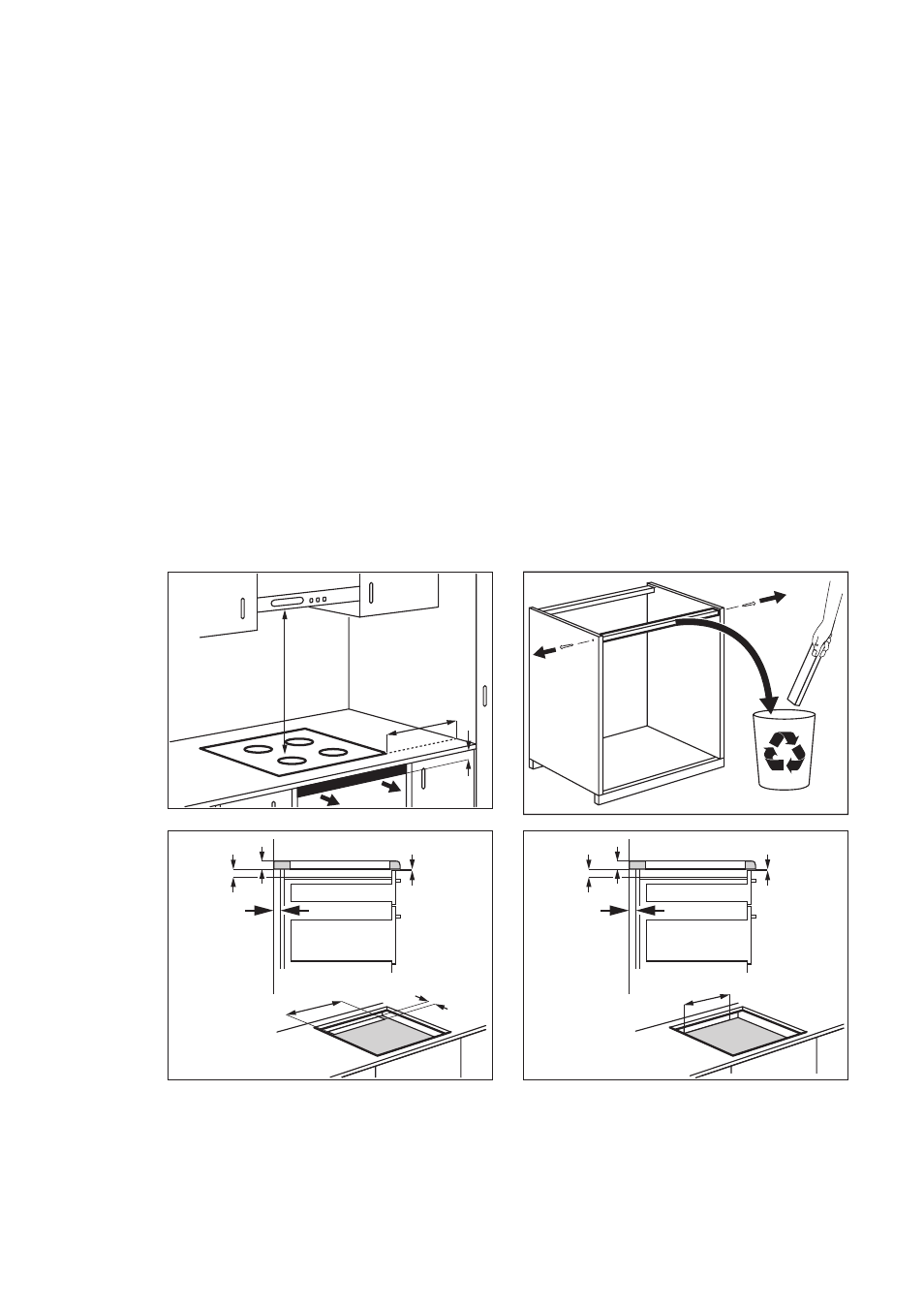

8.4 Paigaldamine
min.
50mm
min.
500mm
min.
2mm
< 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min
30 mm
min. 500 mm
> 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min. 500 mm
