W przypadku zamontowania kasety ochronnej
ProBox (wyposażenie dodatkowe) nie ma ko‐
nieczności montażu przegrody zabezpieczającej
bezpośrednio pod urządzeniem.

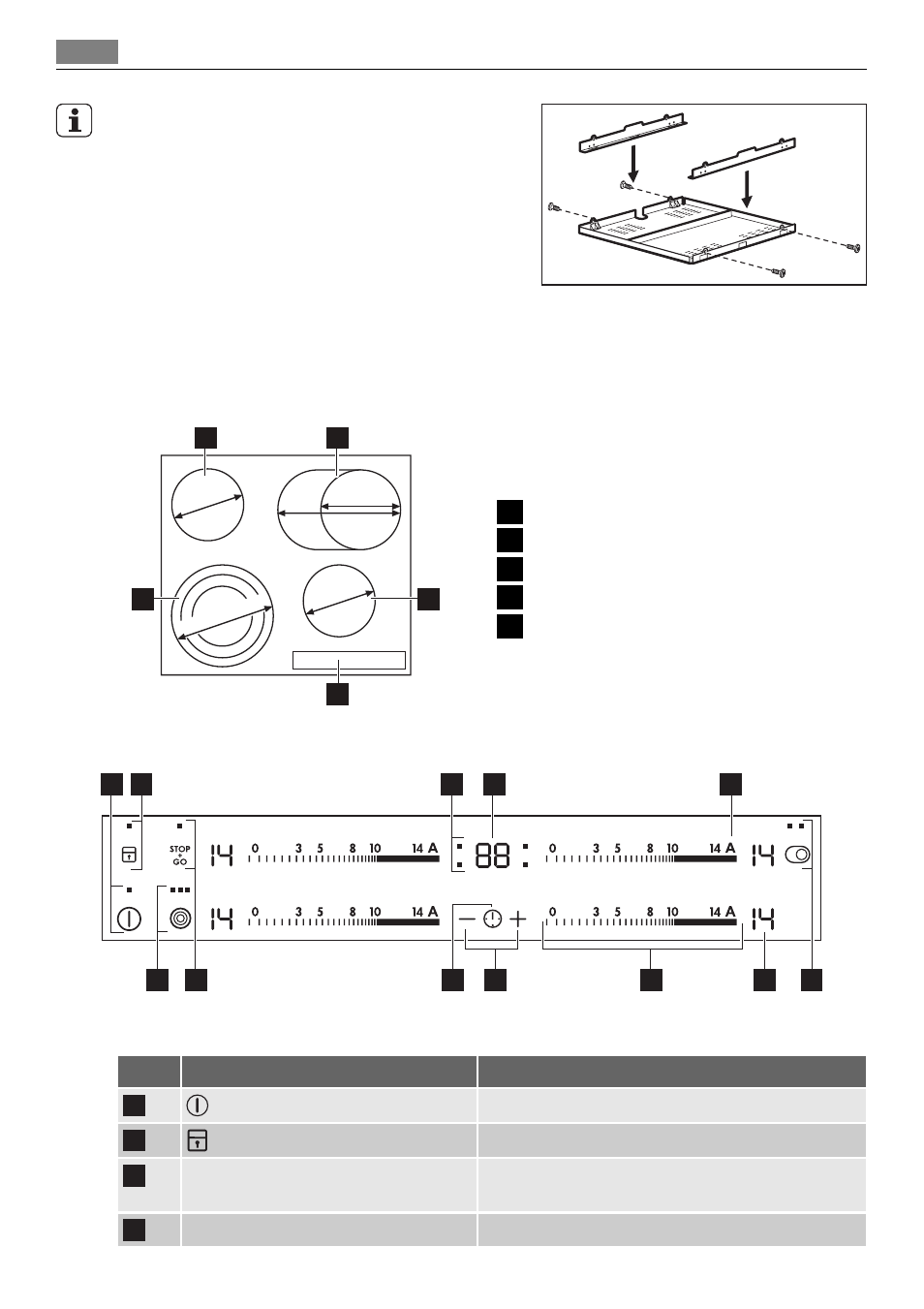

OPIS URZĄDZENIA
Widok urządzenia
145 mm
145 mm
120/175/2
10 mm
170 mm
265 mm
1
2
4
3
5
1
Pojedyncze pole grzejne 1200 W
2
Owalne pole grzejne 1500/2400 W
3
Pojedyncze pole grzejne 1200 W
4
Panel sterowania
5
Potrójne pole grzejne 800/1600/2300 W
Układ panelu sterowania
5
1 2
3
4
11
9
10
8
7
12
6
Do obsługi urządzenia służą pola czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują
użytkownika o włączonych funkcjach.
pole czujnika
funkcja
1
Włącza i wyłącza urządzenie.
2
Blokuje/odblokowuje panel sterowania.
3
Wskaźniki pól grzejnych — funkcja
zegara
Wskazuje, dla którego pola ustawiono czas.
4
Wyświetlacz zegara
Wskazuje czas w minutach.
22
Opis urządzenia
