Режимы
Многофункциональный принтер серии WorkCentre 7500
19
Руководство пользователя

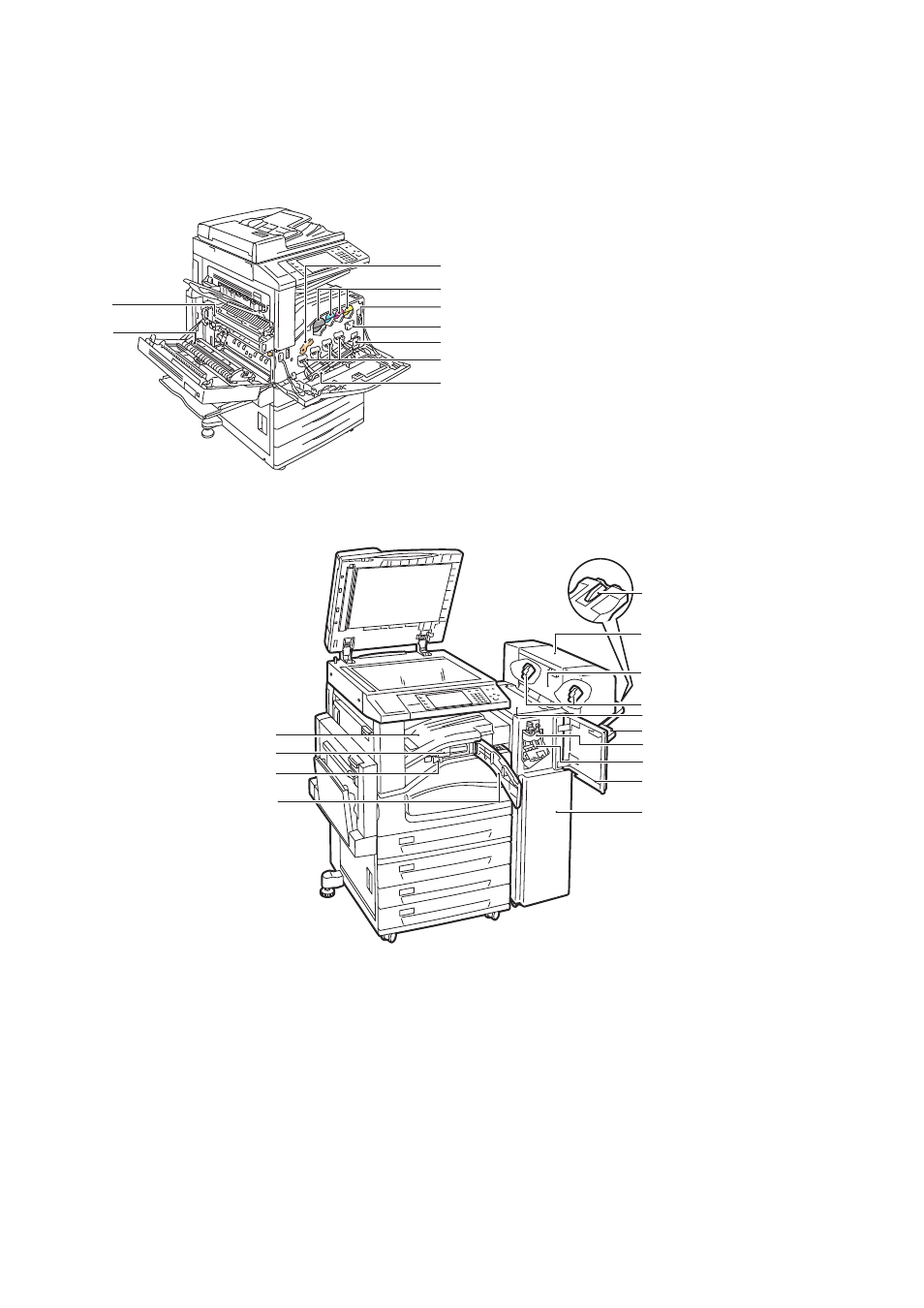

Внутренние компоненты
3
4
7
6
5
8
9
2
1
1. Второй ролик переноса смещения
2. Узел фьюзера
3. Рычаг извлечения принт-картриджа
4. Тонер-картриджи
5. Главный выключатель питания
6. Устройство очистки ремня переноса
7. Емкость для отработанного тонера
8. Принт-картриджи
9. Крышка принт-картриджей
Финишер-степлер LX
12
4
3
2
1
14
13
5
6
7
8
9
10
11
1. Передняя транспортная крышка
2. Сборник отходов перфорации
3. Блок перфоратора (дополнительно)
4. Центральный лоток
5. Удлинитель правого лотка
6. Брошюровщик (опция)
7. Боковая крышка брошюровщика (опция)
8. Картридж сшивателя брошюровщика
(опция)
9. Верхняя крышка финишера
10. Правый лоток
11. Биговочный блок
12. Картридж сшивателя
13. Передняя крышка финишера
14. Финишер-степлер LX
