Режимы
18
Многофункциональный принтер серии WorkCentre 7500
Руководство пользователя

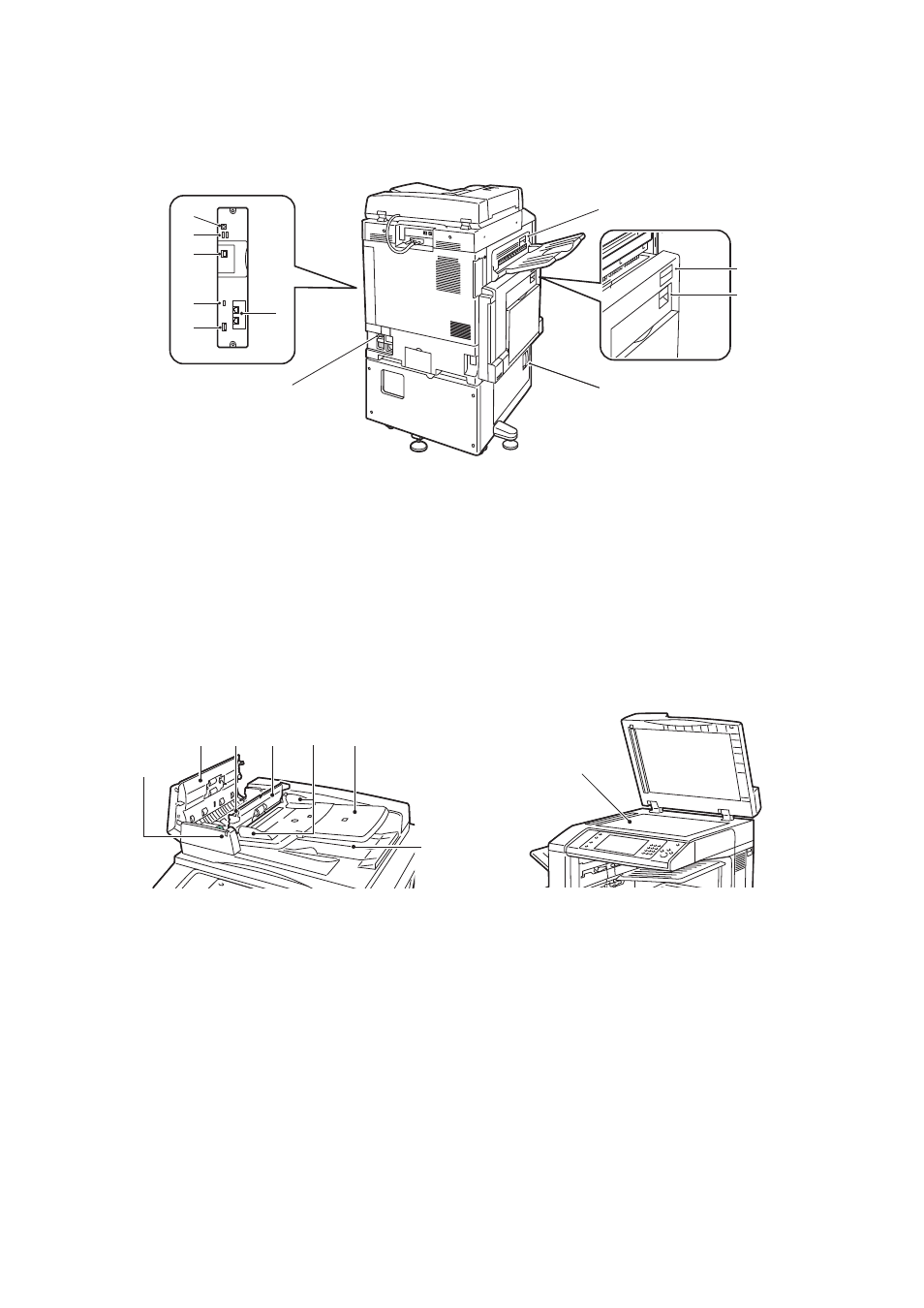

Вид сзади слева
9
1
10
2
4
3
5
6
7
8
11
1. Автоматический выключатель
2. Гнездо SIM-карты
3. Индикатор состояния
4. Разъем Ethernet
5. Разъем USB-накопителя
6. Порт USB
7. Разъем факса (опция)
8. Кнопка отпирания верхней левой крышки D
9. Кнопка отпирания верхней левой крышки А
10. Кнопка отпирания крышки В блока
двусторонней печати
11. Рычаг отпирания нижней левой крышки С
Податчик оригиналов
1
2
3
4
6
5
7
8
1. Индикатор подтверждения
2. Верхняя крышка
3. Рычаг отпирания внутренней крышки
4. Внутренняя крышка
5. Направляющие оригинала
6. Лоток подачи оригиналов
7. Выходной лоток оригиналов
8. Стекло экспонирования
