6
5. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

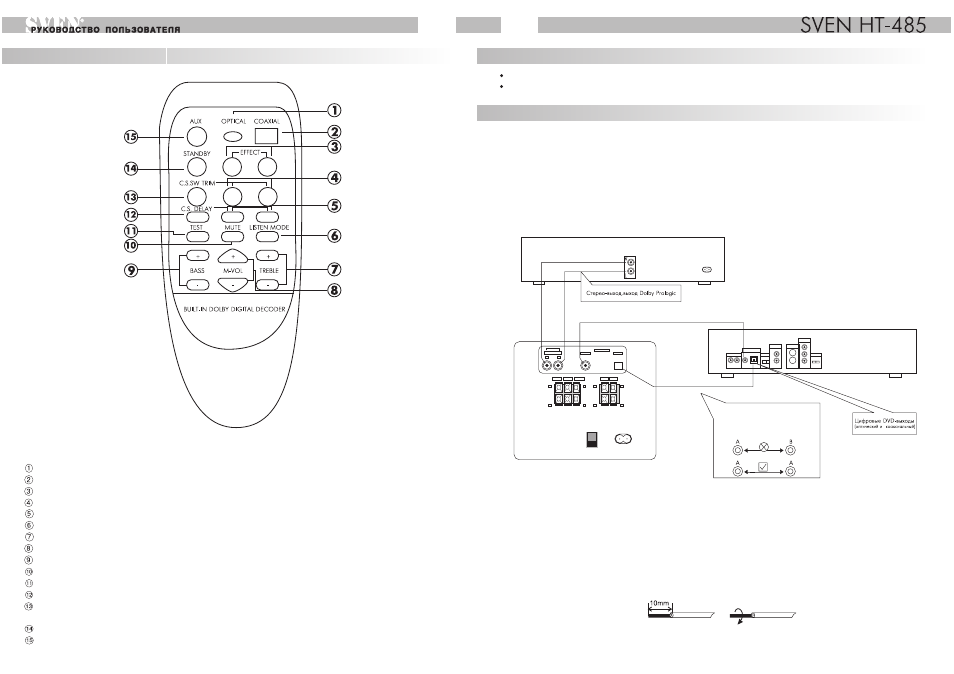

Рис.3.
Кнопка включения оптического входа
Кнопка включения коаксиального входа
Кнопка выбора режима DSP
Кнопка настройки громкости звука для центрального, тыловых каналов и канала сабвуфера.
Кнопка настройки времени задержки для центрального и тыловых каналов
Кнопка выбора режима прослушивания
Кнопки регулировки высоких частот
Кнопки регулировки общей громкости звука
Кнопки регулировки низких частот
Кнопка отключения звука
Кнопка предварительного тестирования (на «розовом» шуме)
Кнопка выбора режима задержки звука центрального и тыловых каналов
Кнопка выбора режима регулировки громкости звука центрального, тыловых каналов и кана-
ла сабвуфера
Кнопка включения дежурного режима
Кнопка подключения стереовхода
7
6. ПОДКЛЮЧЕНИЕ ПУЛЬТА ДУ
Откройте крышку на задней панели пульта ДУ и поместите в пульт 2 батареи типа ААА.
Дальность действия ПДУ составляет не более 7 метров при угле охвата ±30°.
7. ПОДКЛЮЧЕНИЕ АС
Предупреждение! Перед подключением все компоненты системы должны быть выключе-
ны. После подключения все клеммы должны быть хорошо зажаты.
7.1. Подключение источников сигнала.
Для подключения источников стереосигнала используйте только RCA-джеки («тюльпаны»). Убе-
дитесь в правильности соединения левого и правого каналов. Левый RCA-джек должен быть
вставлен в левый разъем усилителя (он белого цвета), а правый RCA-джек – в правый разъем
усилителя (он красного цвета).
Для подключения цифровых источников сигнала используйте оптический или коаксиальный вхо-
ды. Подключение аппаратуры к усилителю проводите в соответствии с рисунком 4.
Рис. 4.
7.2. Подключение колонок.
Не замыкайте между собой концы акустического кабеля.
Всегда соблюдайте полярность.
Плюсовой акустический провод подсоедините к плюсовой клемме усилителя, минусовой
акустический провод подсоедините к минусовой клемме усилителя.
Для лучшего соединения концов кабеля с клеммой или зажимом снимите 10 мм изоляции с конца
кабеля и скрутите его, как показано на рисунке 5.
Рис. 5.
