8
Для подключения кабеля откройте зажим, вставьте в отверстие зажима конец кабеля и отпустите
пружину зажима.

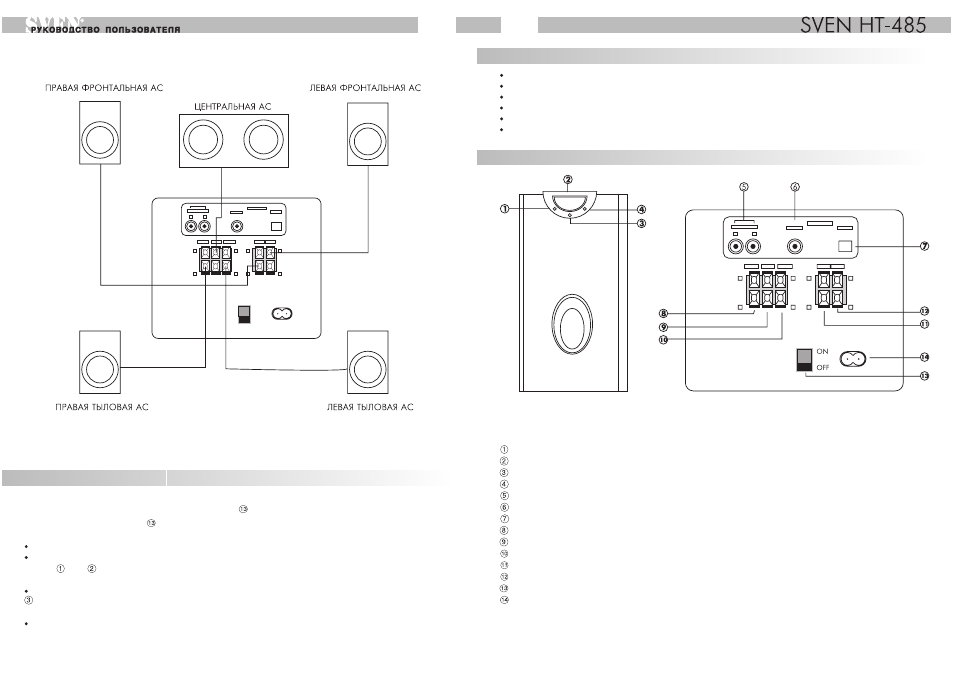

Рис. 7.
Подключения акустической системы к усилителю проводите в соответствии с рисунком 7.
8. РАБОТА СИСТЕМЫ
8.1. Включение усилителя.
Подсоедините кабель питания, нажмите кнопку . Через несколько секунд загорится дисплей.
Повторное нажатие кнопки приведет к выключению усилителя.
8.2. Выбор источников входного сигнала (переключение проводится через ПДУ).
Для подключения аналогового стереовхода AUX нажмите кнопку (15) .
Для подключения цифровых входов – оптического или коаксиального - нажмите соответственно
кнопку или .
8.3. Режимы прослушивания (переключение проводится через ПДУ).
Если источник некодированного входного сигнала подключен к входам AUX , нажимая на кнопку
, Вы можете выбрать один из режимов прослушивания, формируемых DSP, в следующей пос-
ледовательности: THEATRE —> MATR —> LIVE —> CHUR—> STRDU —> STMUL —> HALL —> CHORU.
Если источник сигнала, кодированного как Dolby Prologic, подключен к входам AUX, Вы можете
выбрать один из режимов прослушивания: Dolby Prologic, 3 Dolby Stereo èëè Phantom.
8.4. Настройка времени задержки АС тыловых и центрального каналов (переключение проводит-
ся через ПДУ).
5
3. ОСОБЕННОСТИ АС
Декодер Dolby Digital
Электролюминесцентный дисплей
2-режимный цифровой процессор обработки аудиосигнала (DSP)
Оптический и коаксиальный DVD, AC-3 è DTS-входы, стереовход
Пульт дистанционного управления
Полное магнитное экранирование
4. ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ САБВУФЕРА
Рис. 1. Рис. 2.
Светодиодный индикатор дежурного режима
Электролюминесцентный дисплей
Окно инфракрасного приемопередатчика дистанционного управления
Светодиодный индикатор режима отключения звука
Входные гнезда для подключения стереосигнала
Разъем коаксиального входа
Разъем оптического входа
Аудиовыход правого тылового канала
Аудиовыход центрального канала
Аудиовыход левого тылового канала
Аудиовыход левого фронтального канала
Аудиовыход правого фронтального канала
Выключатель питания
Разъем для подключения кабеля питания
