Инструкция по эксплуатации Konica Minolta bizhub PRO C1060L
Страница 62
Двусторонняя настройка
6
6-8
bizhub PRESS серия C1070 (IC-415/IC-308)
6.1
12

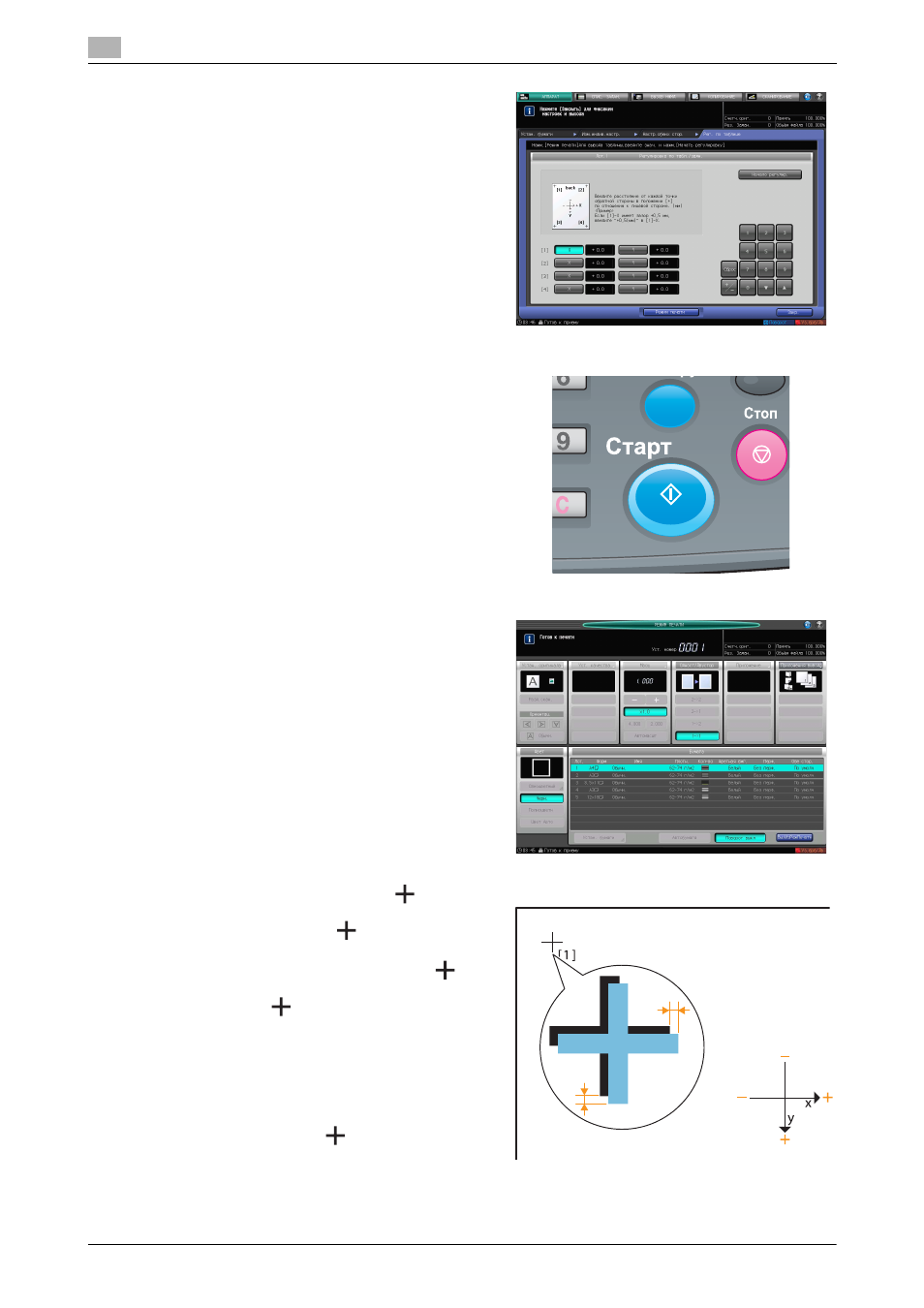

Нажмите [Режим печати].
13
Когда появится окно [РЕЖИМ ПЕЧАТИ],
нажмите Старт на панели управления.
Распечатается тестовая таблица.
14
Нажмите [ВыхИзРежПечати].
15
Измерьте смещение между
отметками
от [1] до [4], отпечатанными на [оборотной]
стороне таблицы и
отметками на
[лицевой] стороне.
%
На этом рисунке черная метка
указывает на лицевую сторону, а
синяя
- на оборотную.
%
Измерьте смещение между
положениями печати по горизонтали
(ось X) и по вертикали (ось Y).
%
Измеренное значение можно ввести в
единицах до 0,1 мм.
%
Например, как показано на этом
рисунке, если
отметка [1],
отпечатанная на оборотной стороне,
смещена на 0,5 мм вправо и на 0,3 мм
вниз по сравнению с лицевой стороной,
выполните регулировку на 0,5 мм по оси X и на 0,3 мм по оси Y.
Оборотная
