bizhub PRESS серия C1070 (IC-415/IC-308) 5-5
5.1 Загрузка бумаги 5

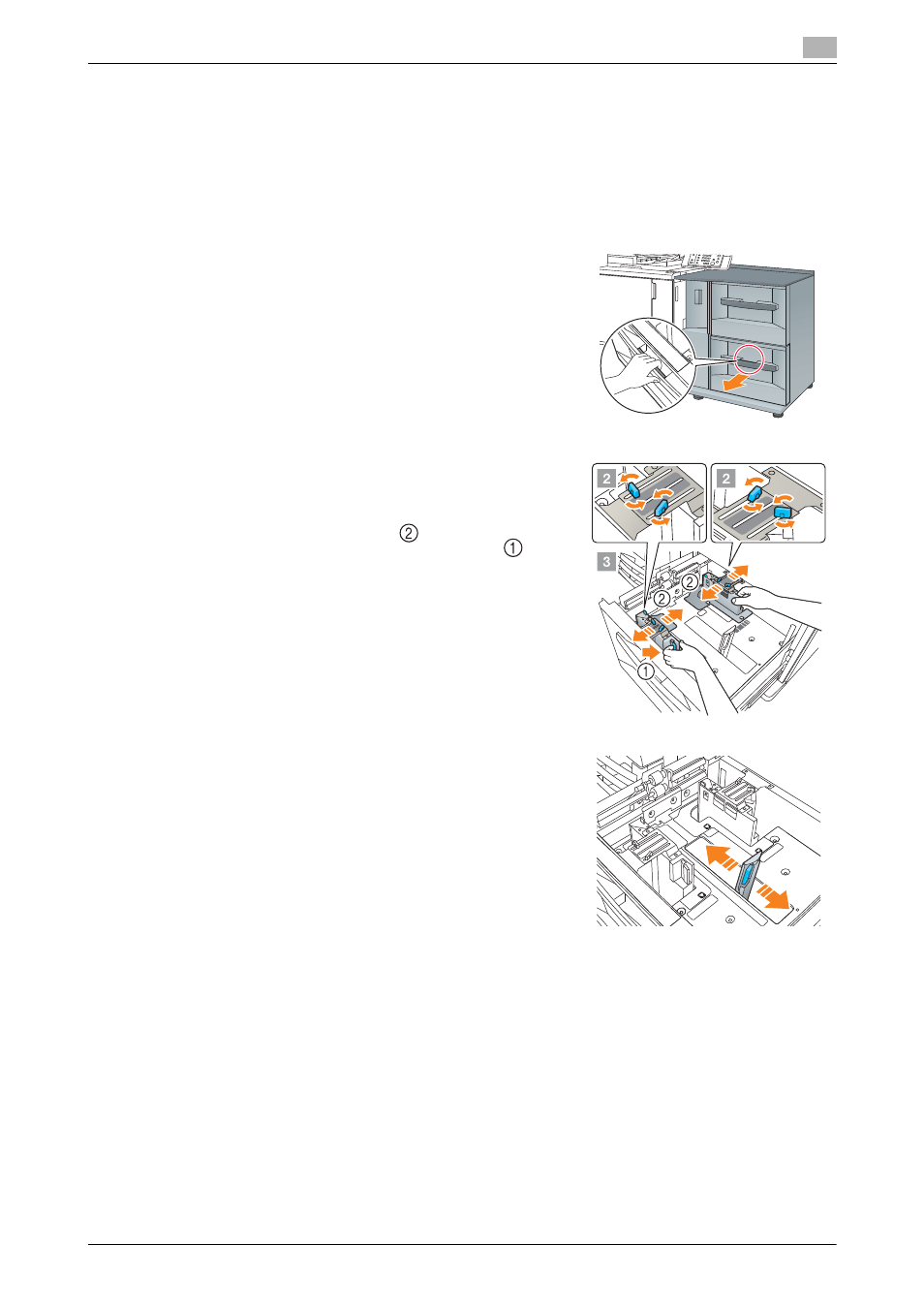

5.1.2 Загрузка бумаги в устройство подачи бумаги PF-602m
Ниже описан порядок загрузки бумаги в опциональное устройство подачи бумаги PF-602m. Для
лотка 3 и лотка 4 используется одинаковая процедура загрузки бумаги.
d
Справка
Подробную информацию о загрузке бумаги в другое опциональное устройство подачи бумаги см. в
[руководстве пользователя в формате HTML].
1 Вытяните лоток, в который будет загружаться бумага.
ПРИМЕЧАНИЕ
Лотки можно вытягивать только когда аппарат
включен. Прежде чем вытянуть нужный лоток,
убедитесь, что включен
вспомогательный
выключатель питания.
Во избежание падения аппарата за один раз можно
вынимать только один лоток.
2 Чтобы ослабить фиксаторы боковой направляющей
(4 шт.) поверните их против часовой стрелки.
3 Передвиньте в нужное положение боковые
направляющие пластины (
) нажимая на рычаг
разблокировки боковых направляющих ( ).
% Определите их местоположения на основании
индикатора размера на нижней пластине лотка.
ПРИМЕЧАНИЕ
Чтобы передвинуть боковые направляющие
пластины, необходимо держать обе боковые
направляющие пластины вместе. Если передвигать
их, держа только одну из
боковых направляющих
пластин, то удерживаемая боковая направляющая
пластина может сместиться.
4 Нажимая на рычаг разблокировки задней
направляющей, передвиньте заднюю
направляющую пластину в нужное вам положение.
% Определите их местоположения на основании
индикатора размера на нижней пластине лотка.
5 Чтобы зафиксировать боковые направляющие пластины в правильных положениях,
загрузите соответствующее количество бумаги в лоток, выравнивая ее по левой стороне
лотка.
ПРИМЕЧАНИЕ
Загрузите бумагу лицевой стороной вверх.
6 Прижмите боковые направляющие пластины к бумаге, затем зафиксируйте фиксаторы
боковых направляющих (4 шт.), повернув их по часовой стрелке.
