Расположение разъемов, органов управления и индикаторов на
задней панели компьютера
На Рис. 2 “Расположение разъемов на задней панели компьютера” на странице 3 показано
расположение разъемов на задней панели компьютера. Некоторые разъемы на задней панели
компьютера имеют цветовую маркировку; это помогает определить место подключения кабелей.

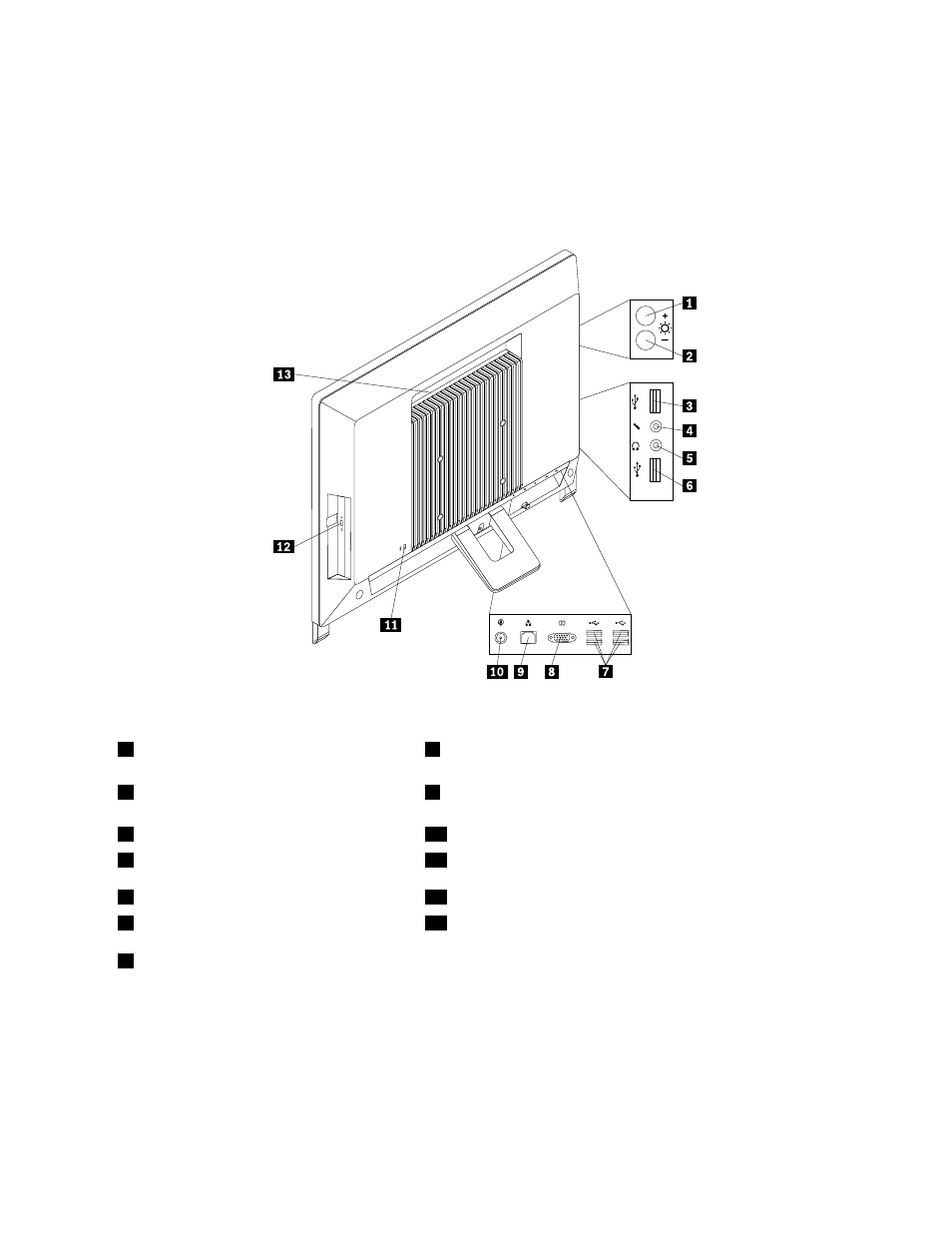

Рис. 2. Расположение разъемов на задней панели компьютера
1
Кнопка увеличения яркости (режим
компьютера)
8
Последовательный порт
2
Кнопка уменьшения яркости (режим
компьютера)
9
Разъем Ethernet
3
Разъем USB 1
10
Разъем питания
4
Микрофон
11
Гнездо встроенного замка для троса (замок Kensington)
5
Разъем для наушников
12
Кнопка выброса/закрытия дисковода оптических дисков
6
Разъем USB 2
13
Вентиляционные отверстия
7
Разъемы USB (USB-порты 3—6)
Разъем
Описание
Pазъем Ethernet
К этому разъему подключается кабель Ethernet локальной сети (LAN).
Примечание: Чтобы обеспечить функционирование компьютера в
соответствии с требованиями, предъявляемыми к оборудованию Класса B
(FCC), используйте кабель Ethernet категории 5.
Микрофон
Служит для подключения к компьютеру микрофона, чтобы вы могли
записывать звук или работать с программами распознавания речи.
