Как найти компоненты, установленные на материнской плате

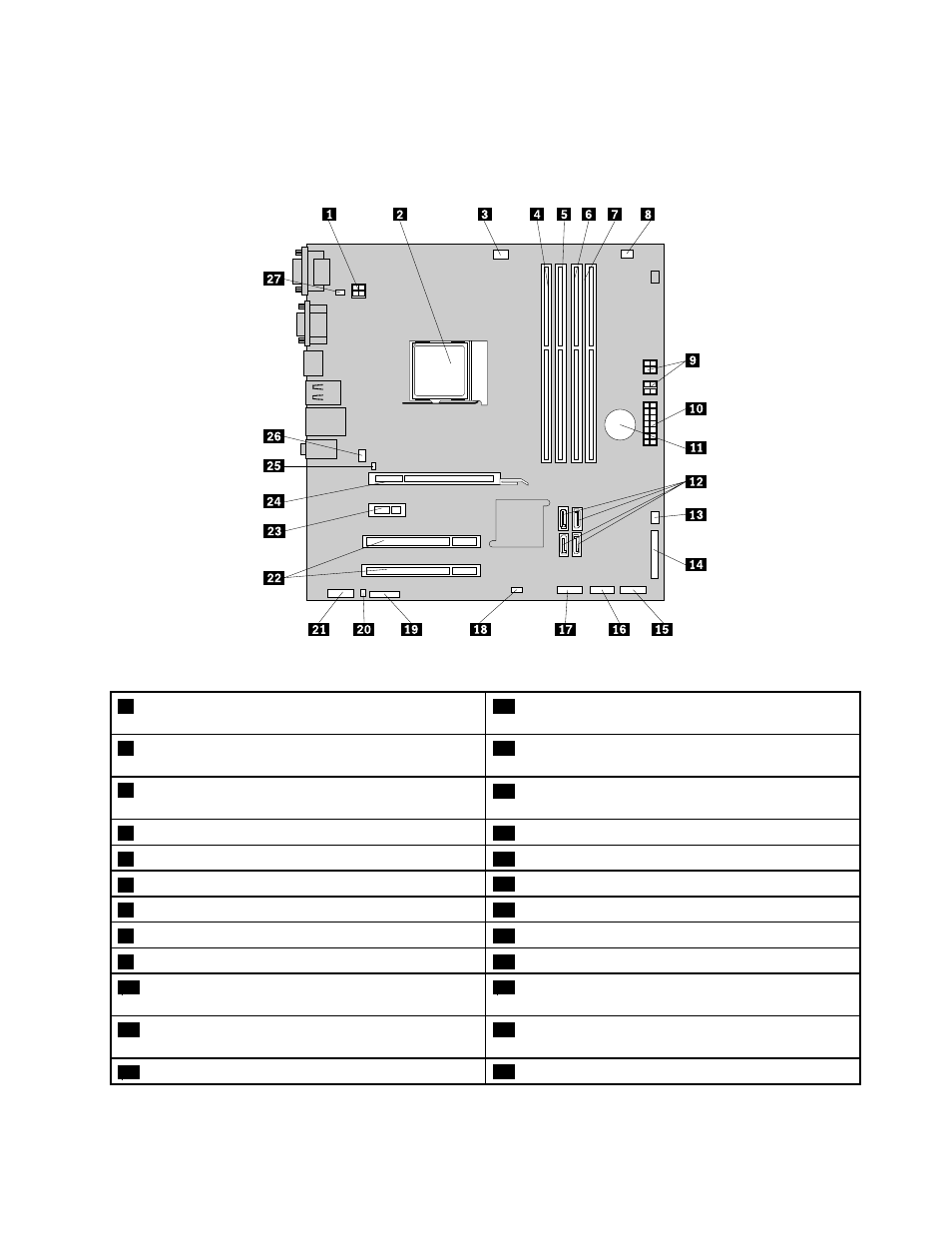

На Рис. 3 “Размещение компонентов материнской платы” на странице 5 показано размещение
компонентов на материнской плате.
Рис. 3. Размещение компонентов материнской платы
1
4-Штырьковый разъем питания
15
Разъем на передней панели (для подсоединения
светодиодных индикаторов и кнопки питания)
2
Микропроцессор
16
Передний разъем USB 1 (для подключения
USB-портов 1 и 2 на лицевой панели)
3
Разъем вентилятора микропроцессора
17
Передний разъем USB № 2 (для подключения
дополнительного устройства USB)
4
Гнездо модуля памяти 1 (DIMM 1)
18
Перемычка стирания CMOS/восстановления
5
Гнездо модуля памяти 2 (DIMM 2)
19
Разъем последовательного порта (COM2)
6
Гнездо модуля памяти 3 (DIMM 3)
20
Разъем внутреннего динамика
7
Гнездо модуля памяти 4 (DIMM 4)
21
Аудиоразъем лицевой панели
8
Разъем термодатчика
22
Гнезда плат PCI (2)
9
4-штырьковые разъемы питания (2)
23
Гнездо платы PCI Express x1
10
14-Штырьковый разъем питания
24
Гнездо платы графического контроллера PCI
Express x16
11
Батарейка
25
Разъем датчика установленного кожуха (датчик
проникновения)
12
Разъемы SATA 3.0 (4)
26
Разъем вентилятора компьютера
