Расположение разъемов на задней панели компьютера

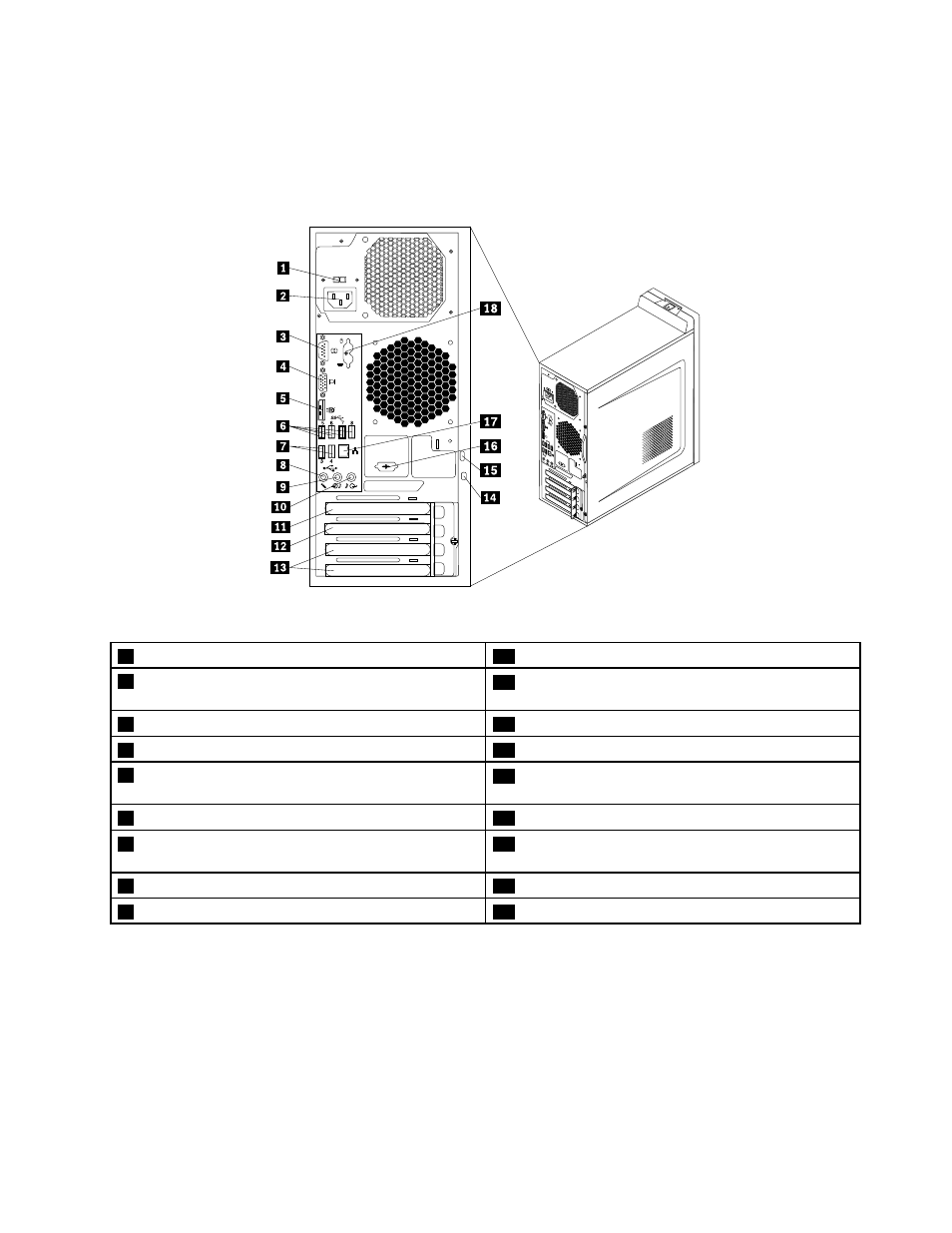

На Рис. 2 “Расположение разъемов на задней панели компьютера” на странице 3 показано
расположение разъемов на задней панели компьютера. Некоторые разъемы на задней панели
компьютера имеют цветовую маркировку; это помогает определить место подключения кабелей.
Рис. 2. Расположение разъемов на задней панели компьютера
1
Переключатель напряжения (в некоторых моделях)
10
Линейный аудиовыход
2
Разъем питания
11
Гнездо платы графического контроллера PCI
Express x16
3
Последовательный порт (последовательный порт 1)
12
Гнездо платы PCI Express x1
4
Разъем монитора VGA
13
Гнезда плат PCI (2)
5
Разъем DisplayPort
14
Гнездо встроенного замка для троса (замок
Kensington)
6
Разъемы USB 3.0 (USB-порты 5–8)
15
Скоба для висячего замка
7
Разъемы USB 2.0 (USB-порты 3 и 4)
16
Дополнительный последовательный порт
(последовательный порт 2)
8
Микрофон
17
Разъем Ethernet
9
Линейный аудиовход
18
Разъемы клавиатуры и мыши PS/2 (дополнительно)
Примечание: Если в компьютере установлена видеокарта, убедитесь в том, что вы используете
разъемы монитора на видеокарте.
