3. Характеристики / 4. Дизайн и принцип действия

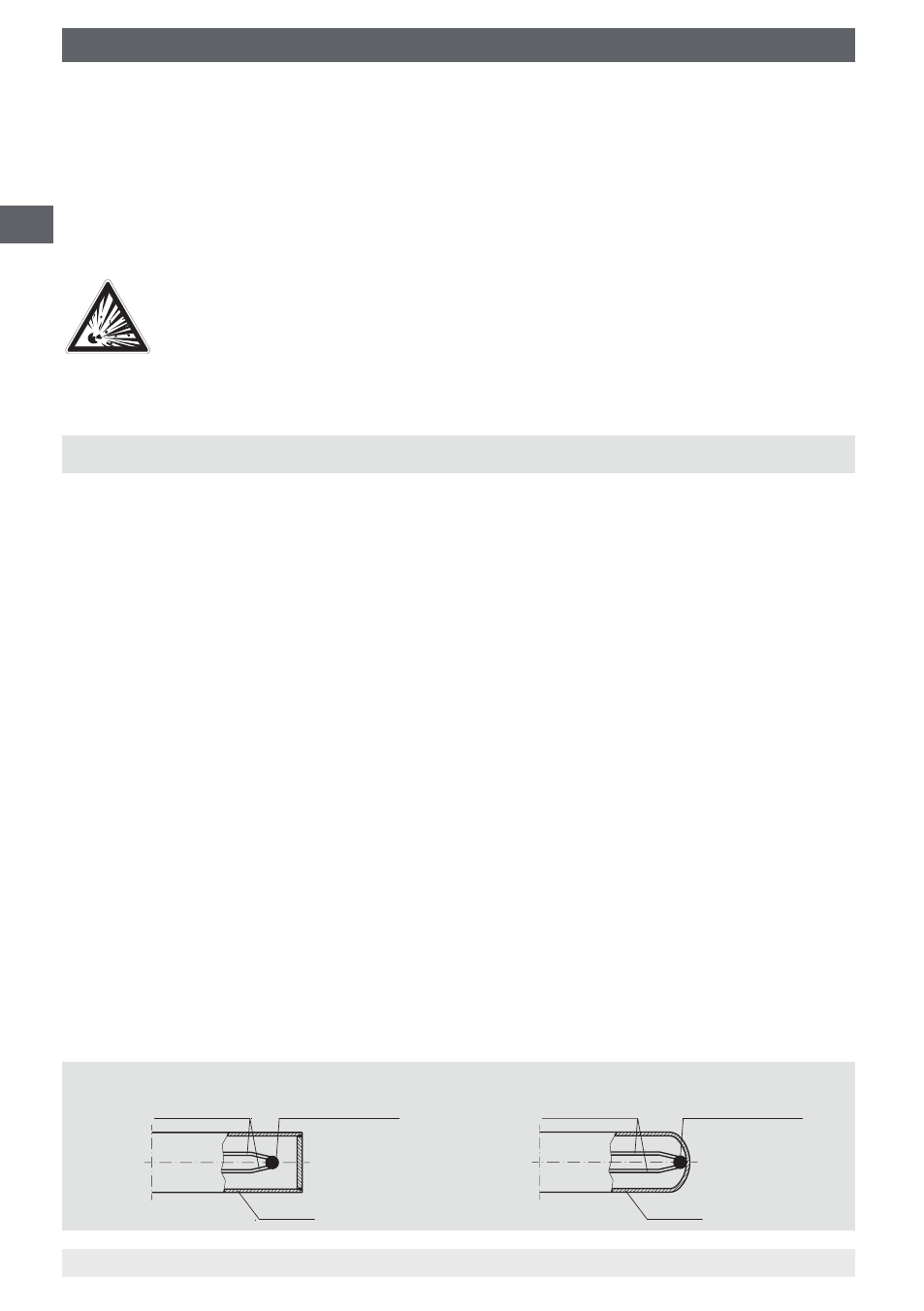

Изолированный рабочий спай
Неизолированный рабочий спай
Термопара
Термопара
Рабочий спай
Рабочий спай
Гильза
Гильза
Значение допуска
Температура холодного спая 0 °C была взята за основу для определения значения
допуска термопар. При использовании компенсационного кабеля или кабеля
термопары необходимо учитывать дополнительное отклонение измерения.
Значения допуска и дополнительные характеристики см. в типовом листе WIKA и
Технической информации IN 00.23 “Применение термопар”.
Дополнительные важные указания по технике безопасности при
эксплуатации в опасных зонах см. в разделе 7 “Указания по монтажу и
эксплуатации во взрывоопасных зонах”.
4. Дизайн и принцип действия
4.1 Описание
Электрические термометры модели TR12-B (термометр сопротивления) и модели
TC12-B (термопара) состоят из модуля (TR12-M, TC12-M), встроенного в корпус. Модуль
состоит из подпружиненной измерительной вставки (TR12-A, TC12-A), встроенной в
удлинительную шейку. Измерительная вставка (TR12-A, TC12-A) может быть заменена.
Конструкция чувствительных элементов в TR12-A, TR12-B, TR12-M:
Измерительный резистор окружен керамическим порошком, термостойким
герметизирующим компаундом, цементной смесью или термопроводящей пастой.
Односторонняя запаянная трубка, припаянная к кабелю с неорганической изоляцией,
образует внешнюю оболочку конца чувствительного элемента измерительной вставки.
Конструкция чувствительных элементов в TC12-A, TC12-B, TC12-M:
Измерительная вставка термопары изготавливается из кабеля с неорганической
изоляцией. Термопара состоит из внутренних проводов кабеля с неорганической
изоляцией. В зависимости от конструкции, точка спая термопары припаяна без
заземления к оболочке кабеля с неорганической изоляцией или припаяна с
заземлением.
Если температурный чувствительный элемент спроектирован как заземленная
термопара, то термопара присоединяется непосредственно к гильзе. Конструкции с
диаметром меньше 3 мм и заземленными термопарами следует рассматривать как
имеющие гальваническое соединение с потенциалом земли.
