WIKA T91.20 - Инструкция (Страница 2)

- -
-
+
+
+

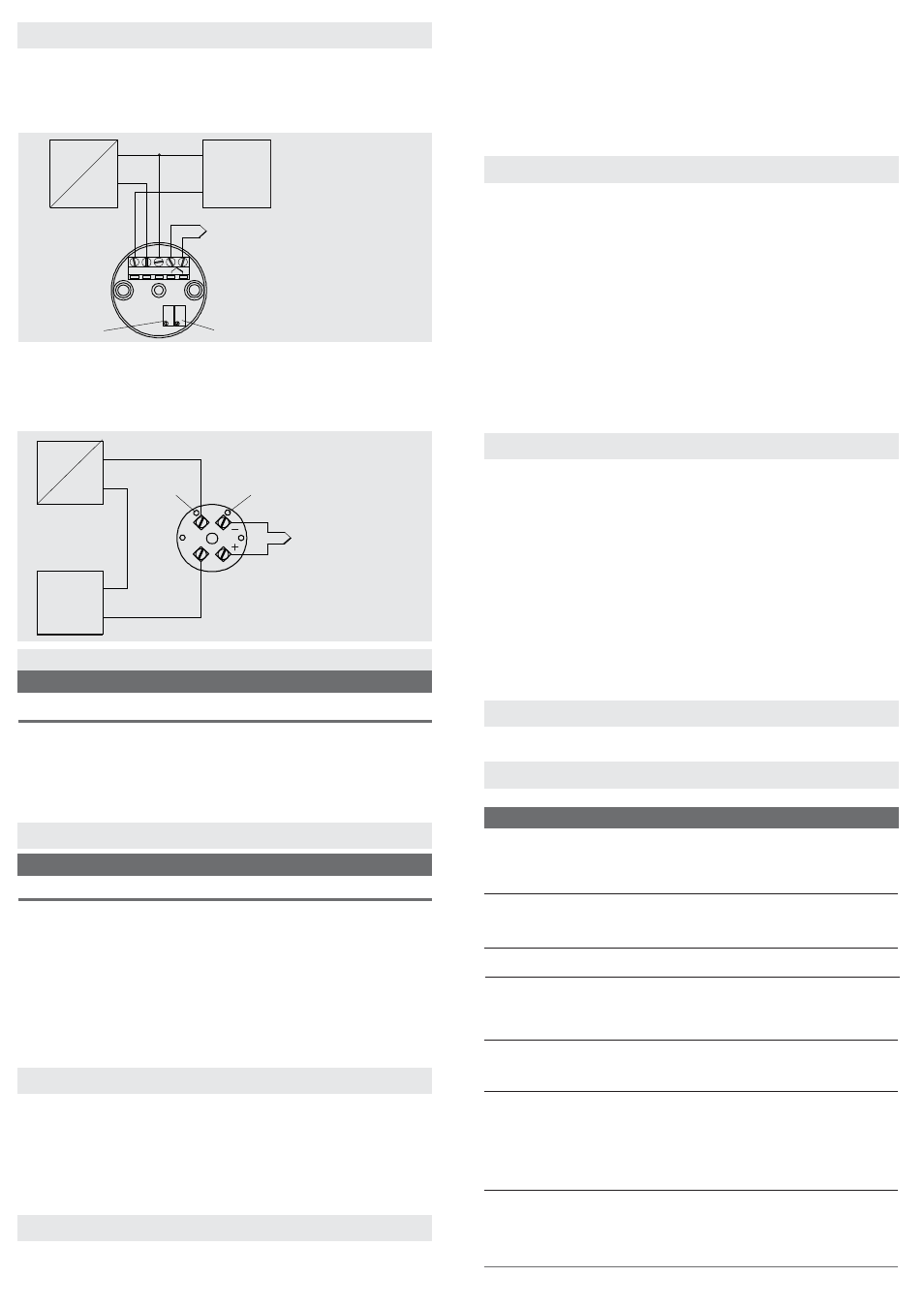

0..10V +24V GND 1 2 3 4 5
+ -
230 VAC
24 VDC
Термопара
C_102.01
230 VAC
24 VDC
C_141.01 -
-
+
+
Loop
4.3 Выходной сигнал 0 ... 10 В
Модель Клеммы
T91.10 1 (+сигнал), 2 (+24 В), 3 (-GND)
4.4 Выходной сигнал 4 ... 20 мA -токовая петля
Модель Клеммы
T91.20 токовая петля + / -
Нагрузка
(контроллер,
ПК и т.д.)
„ноль“ „диапазон“
Нагрузка
(контроллер,
ПК и т.д.)
Термопара
„диапазон“ „ноль“
4.2 Термопара
Модель T91.10.102
Положительный провод термопары присоединяется к клемме „TC+“, а
отрицательный - к клемме „TC-“ преобразователя.
Выходной сигнал преобразователя: 0 ... 10 V / 3-хпроводная схема.
Модель T91.20.141
Положительный провод термопары присоединяется к клемме „TC+“, а
отрицательный - к клемме „TC-“ преобразователя.
Выходной сигнал преобразователя: 4 ... 20 мA / 2-хпроводная схема.
Напряжение питания: 15 …35 VDC (есть защита от обратной полярности).
Выходное напряжение линейно зависит от входного сигнала с датчика.
При минимальном значении напряжения питания выходной сигнал может
регулироваться в пределах примерно 0,002 В (примерно 0,02 В для модели
T91.10.424).
Напряжение питания: 10 …35 VDC (есть защита от обратной полярности).
Преобразователь и вторичное устройство (амперметр, дисплей, индикатор
и т.д.) соединяются последовательно. Выходной ток преобразователя
пропорционален входному сигнала с датчика. Нагрузка может
подключаться как к положительному выводу преобразователя, так и к
отрицательному. Если нагрузка соединена с положительным выводом
преобразователя, источник питания и нагрузка могут не иметь общего
заземления.
5. Подстройка преобразователя
Подстройка „ноля“ и „диапазона“ осуществляются через встроенные
потенциометры на верхней поверхности преобразователя.
Потенциометры защищены от случайного изменения положения.
Потенциометр „ноля“ может быть настроен на точную коррекцию. После
любого изменения „диапазона“ требуется полная подстройка
преобразователя.
5. 1 Подготовка
Подключите источник имитации входного сигнала Pt100 (2- или 3-
проводный) или термопары к преобразователю.
Рекомендуется использовать пассивное сопротивление.
При имитации термопары на имитаторе предварительно должна быть
задана действительная температура клемм преобразователя
(температура холодного спая).
- подсоедините миллиамперметр ( выход 4 ... 20 мA) или вольтметр (выход
0 … 10 В) к выходу преобразователя
- подайте на преобразователь питание
5.2 Подстройка выходного сигнала 0...10 В.
1) Установите сигнал с имитатора со смещением примерно 1В
относительно начального значения диапазона преобразователя
(например, -20 °C = 1 V для измерительного диапазона -30 ... +70 °C).
2) Вращайте потенциометр „ноль“ (Z) пока выходной сигнал с
преобразователя (в данном случае -20 °C = 1 В) не будет соответствовать
установленному значению.
3) Установите на имитаторе сигнал, соответствующий конечному
значению диапазона преобразователя ( +70 °C для диапазона -30 ... +70
°C).
4) Вращайте потенциометр „диапазон“ (S) пока выходной сигнал (в даном
случае 70 °C = 10 В) не будет соответствовать установленному значению.
5) Повторите шаг 1 и проверьте выходной сигнал (1 В).
6) Повторите шаг 3 и проверьте выходной сигнал (10 В).
5.3 Подстройка выходного сигнала 4...20 мА.
1) Установите на имитаторе сигнал, соответствующий начальному
значению диапазона преобразователя (например -30 °C для диапазона
-30 ... +50 °C).
2) Вращайте потенциометр „ноль“ (Z) пока выходной сигнал не будет
соответствовать 4 мА
3) Установите на имитаторе сигнал, соответствующий конечному
значению диапазона преобразователя (например +50 °C для диапазона
-30 ... +50 °C).
4) Вращайте потенциометр „диапазон“ (S) пока выходной сигнал не будет
соответствовать 20 мА
5) Повторите шаг 1 и проверьте выходной сигнал в начальной точке.
6) Повторите шаг 1 и проверьте выходной сигнал в конечной точке.
5.4 Заключительные действия
Отключите имитатор, амперметр (или вольтметр) и источник питания.
6. Диагностика сбоев и неисправностей
Сбой Возможная причина
Нет выходного напряжения - Нет напряжения питания
- Не работает отображающее устр-во
- Обрыв линии питания
- Выход 4-20 мA : неправильная
полярность токовой петли
Выходной сигнал
1) = 0 В или < 4 мA - короткое замыкание в Pt100
2)соответствует температуре
окружающего воздуха -короткое замыкание в термопаре
Выходной сигнал
- обрыв датчика
> 10 В или > 20 мA
Знач-я температуры
- Низкое сопрот-е изоляции проводов
очень низкие или „скачут“
Знач-я температуры оче-
- Влага в датчике или в его проводах
видно слишком занижены - Неправильный тип компенсационных
или завышены
проводов или тип термопары
Температура в измеряемом Неправильная полярность термопары
процессе растет, а выходной
сигнал падает
Присоединен только один провод
термопары, однако отображается
значение температуры
- Влияние электромагнитных помех
на входе преобразователя
- Из-за плохой гальванической изоляции
и изоляции проводов возникают
паразитные напряжения
Отображаемое значение
температуры очевидно
неправильно - Влияние электромагнитных помех
на входе преобразователя
- Паразитные напряжения, например,
из-за проникновения влаги в
компенсационные провода
