5. Электрические присоединения
5.2 Питание / цепь 4…20мА
Модель Т12 является двухпроводным нормирующим
преобразователем. В зависимости от версии, данный прибор
может быть запитан от различных типов источников
энергоснабжения. Подсоедините положительный полюс
энергоснабжения к выводу с маркировкой (+), отрицательный
полюс к выводу (-). При использовании гибких выводов,
рекомендуется использовать запрессованные втулки
соединителя.
Модель Т12 требует минимального напряжения на выводах
равного 9 В постоянного тока. Нагрузка не должна быть
слишком большой, так как иначе напряжение на выводах
датчика будет слишком низким при достаточно высоком токе.

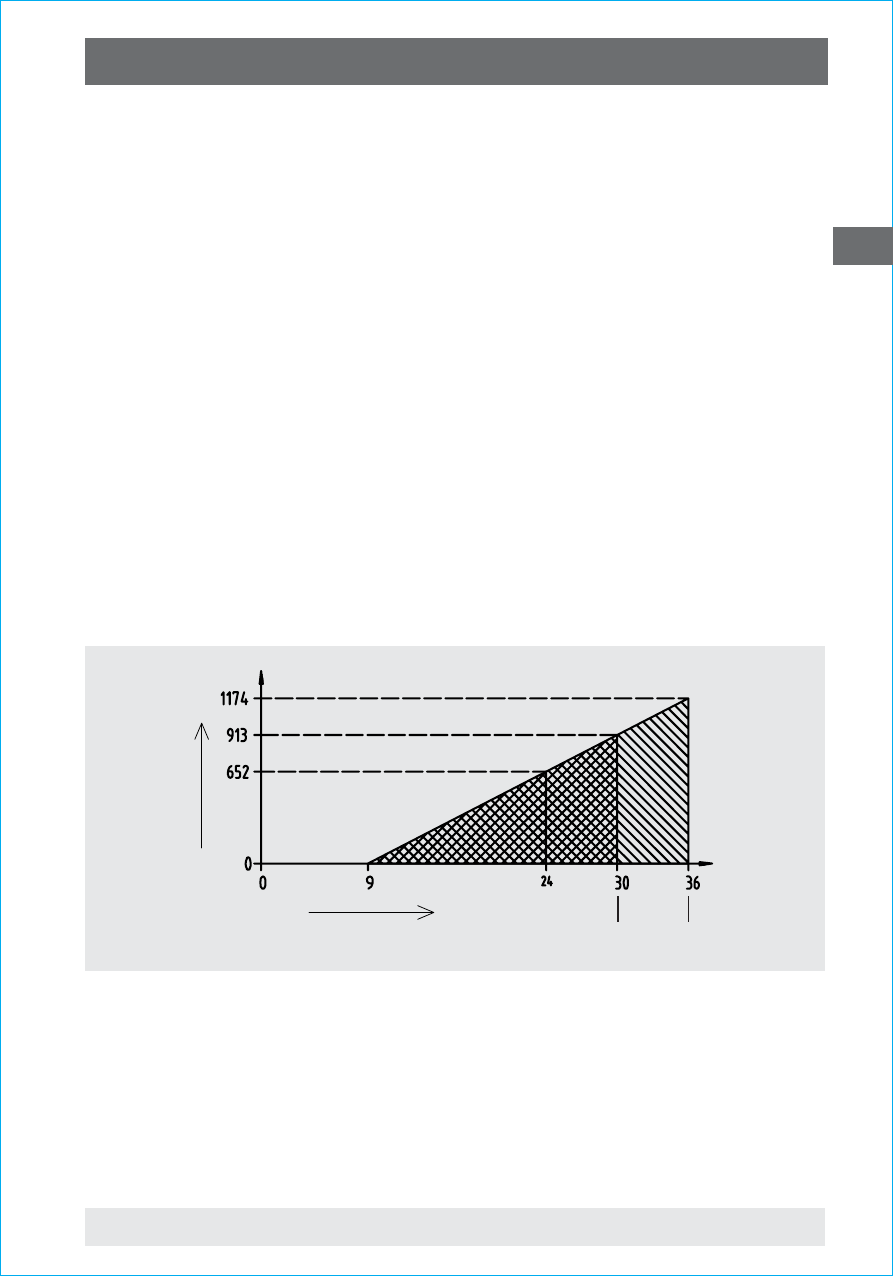

Следующая диаграмма показывает максимально допустимую
нагрузку в зависимости от подаваемого напряжения.
Диаграмма нагрузки
нагрузка
R
A
в Ом
Ex ia
Ex nL/nA
нагрузка
U
B
в Вольт
