5. Электрические присоединения
Пожалуйста, соблюдайте безопасные
максимальные значения при подсоединении
источника напряжения, а также сенсоров,
указанных в главах 6.3.1 и 6.3.2.
5.1 Основное
Нормирующий преобразоваетль должен устанавливаться таким
образом, чтобы избежать возникновения электростатических
разрядов. При подсоединении mV-сенсора, либо термопары
посредством внутреннего холодного спая, выводы 2 и 3
должны быть укорочены (укорачивающая перемычка/планка).

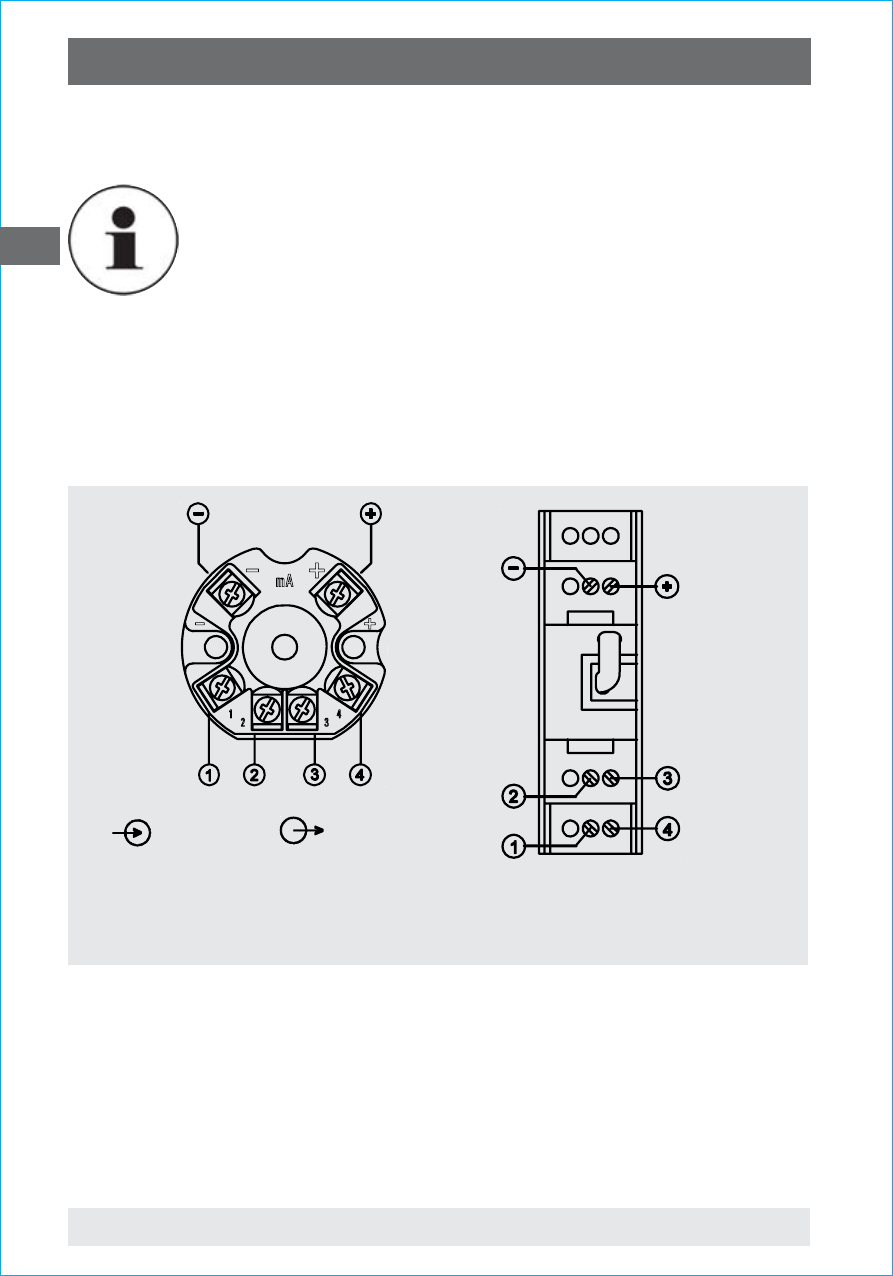

Версия, монтируемая в соединительной головке, Модель
12.1*.***.
Вывод
4 ... 20 мА - цепь
j
i
Ввод датчика
c
c
c
c
c
d
d
d
d
d
e
e
e
e
e
f
f
f
f
f
5. Электрические присоединения
Рекомендуемый инструмент:
для T12.10
Отвертка размера 2 (ISO 8764).
макс.момент натяга 0.4 Нм
для T12.30
Отвертка размера 3 мм x 0.5 мм (ISO 2380)
макс.момент натяга 0.4 Нм
