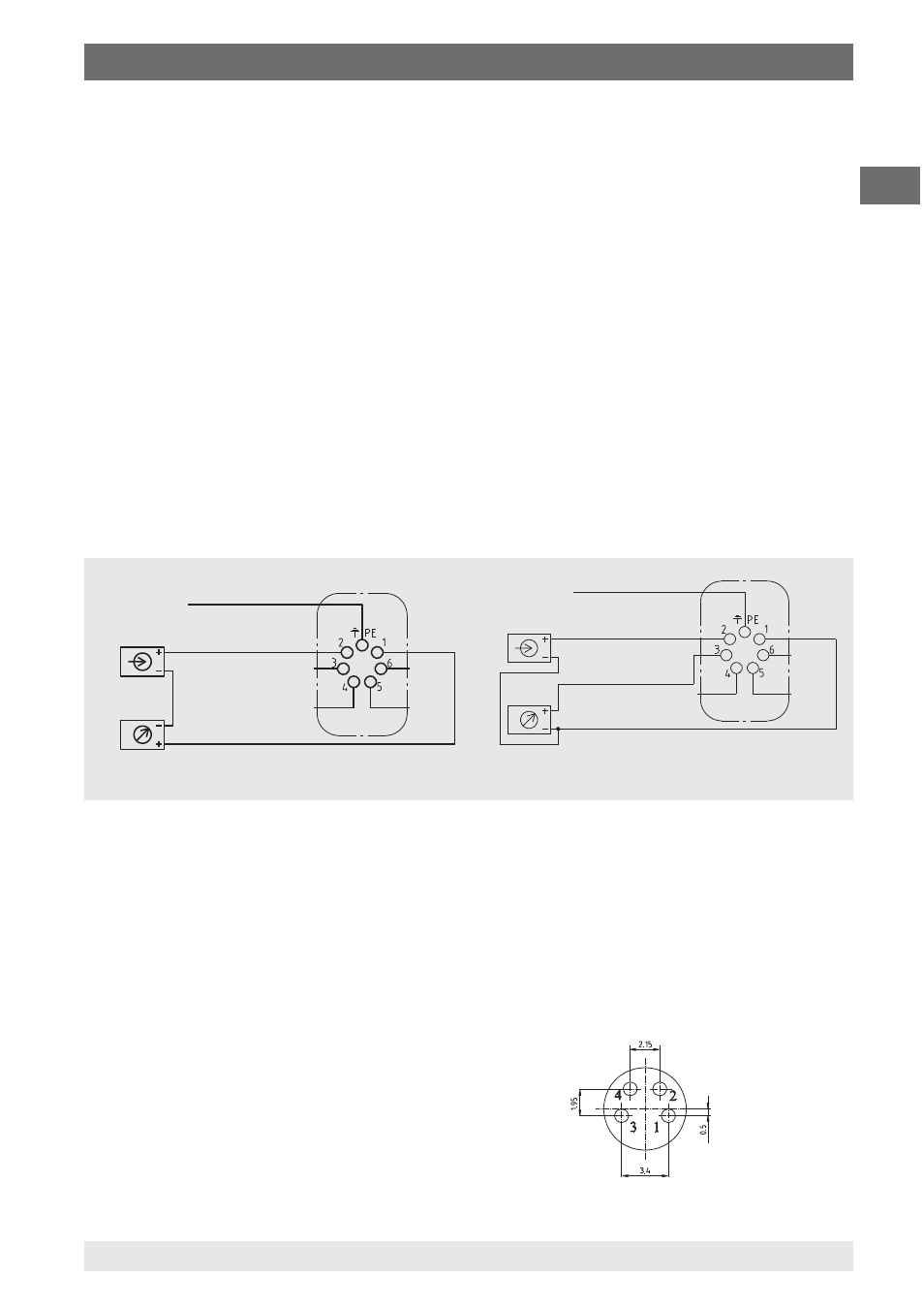

6. Электрическое подключение

клема заземления

клеммы 3, 4, 5 и 6: не
используются

U

B

+/Sig+

+0V/Sig-

обработка сигнала
(дисплей, контроллер)

источник
питания

Клеммная коробка

I

out

/U

out

U

B

+/Sig+

+0V/Sig-

клема заземления

источник
питания

обработка сигнала
(дисплей, контроллер)

клеммы 4, 5 и 6: не
используются

11297264 07/2008 RU

WIKA Руководство по эксплуатации. Серия INTELLiGauge

Назначение клемм:
U

B

+ плюс напряжения питания

0 V

минус напряжения питания

Sig+ плюс выходного сигнала
Sig- минус выходного сигнала

Клеммы 1 и 2 предназначены для выходного сигнала и электропитания.
Клемма, обозначенная PE (защитное заземление) присоединена
внутри к корпусу. Клеммы 3 ... 6 или 4 ... 6 (для 3-проводной схемы)
не используются и должны оставаться свободными (см. раздел 10
"Технические характеристики").

2-проводная схема

3-проводная схема

4 ... 20 мA

0 ... 20 мA / 0 ... 10 В

Для питания используется нестабилизированное напряжение постоянного
тока с значением остаточных шумов 10 %. Убедитесь, что напряжение
питания превышает минимальный предел для данного преобразователя
по меньшей мере на величину падения напряжения на устройстве
обработки сигнала (внешний дисплей, контроллер и т.д.), то есть
преобразователь будет работать при питании его нестабилизированным
напряжением в установленных пределах, если напряжение не упадет
ниже 12 В (14 В для Ех-исполнений).

Подключение (только модель PGT23.063)

Кабель Ножка

Назначение

красный

1

U

B

+/Sig +

черный

4

0 V/Sig -

коричневый 2

n.c.

- - -

3

n.c

9
