7. Сервис и обслуживание
c
d
h
e
f
h
g
11297264 07/2008 RU
WIKA Руководство по эксплуатации. Серия INTELLiGauge
Отделите корпус клеммной коробки
e от
клеммной вставки
f и от основания g , таким
образом отключается электропитание.
Отделите крышку
d от корпуса клеммной
коробки
e и вытолкните клеммную вставку
f из корпуса коробки e.
П р и п о м о щ и к о р о т к о г о о т р е з к а
п р о в о д а с з а ч и щ е н н ы м и к о н ц а м и
(максимальное сопротивление 30
Ω)
перемкните контакты 5 и 6 на клеммной
вставке
f.
Соберите разъем в обратном порядке.
П о м е с т и т е р а з ъ е м с о в с т а в л е н н о й
перемычкой в гнездо
g, таким образом
восстанавливается электропитание.
В течение 30 секунд новое нулевое значение
сохраняется в элек тронике прибора.
Выходной ток в этот период вырастает до
9,5 мА.
В случае перебоя питания, новое нулевое
значение сохраняется.
Затем снова разберите разъем как описано
выше и удалите перемычку. Соберите
разъем, электрический выходной сигнал
будет соответствовать показанию стрелки.
Убедитесь, что уплотнения
h правильно установлены
обратно при сборе разъема.

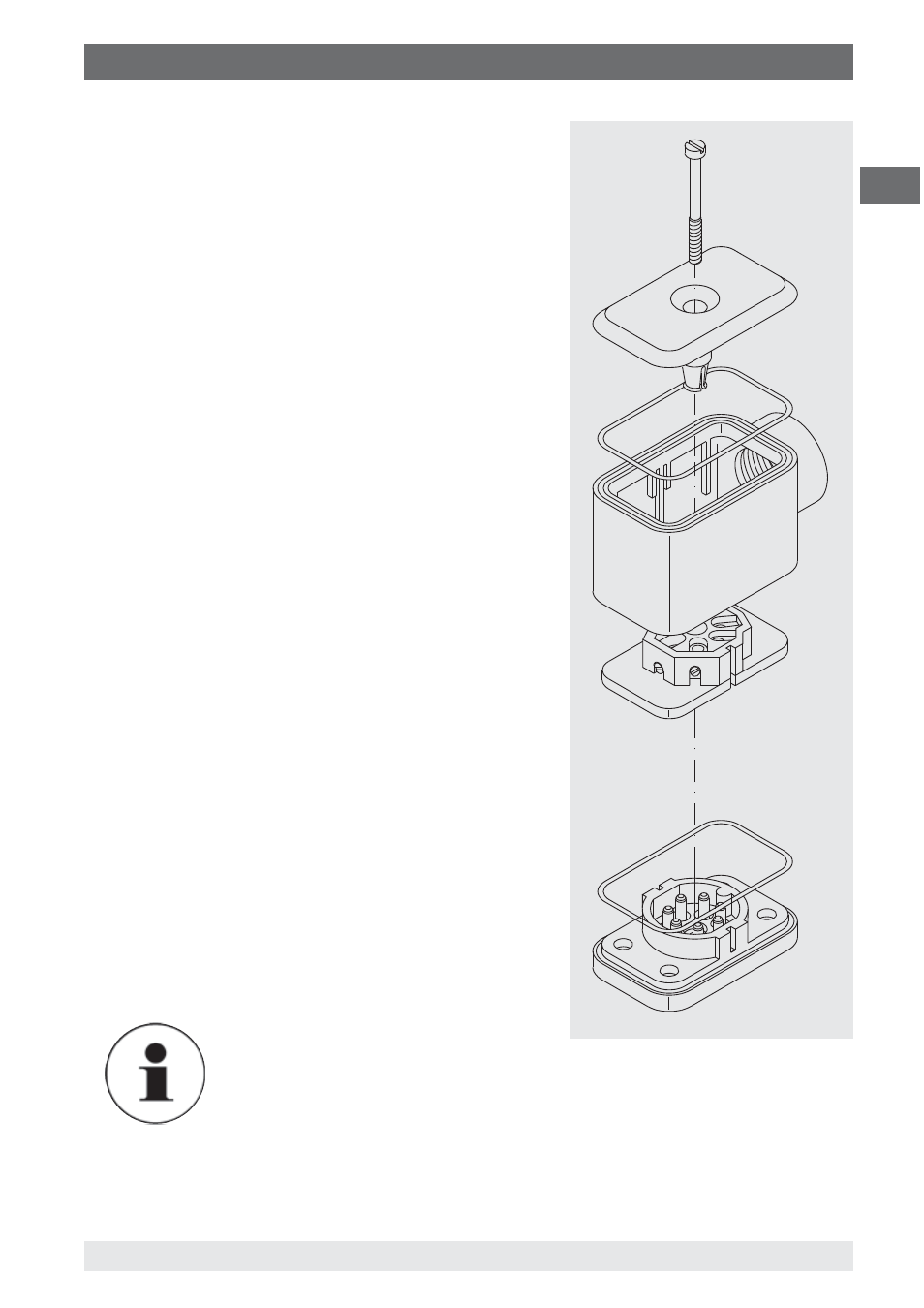

c Винт
d Крышка клеммной коробки
e Корпус клеммной коробки
f Клеммная вставка
g Гнездо
h Уплотнения
