WIKA Руководство по эксплуатации DELTA-plus, DELTA-comb и DELTA-switch
2308215 10/2008 RU
RU
7. Дополнительные принадлежности

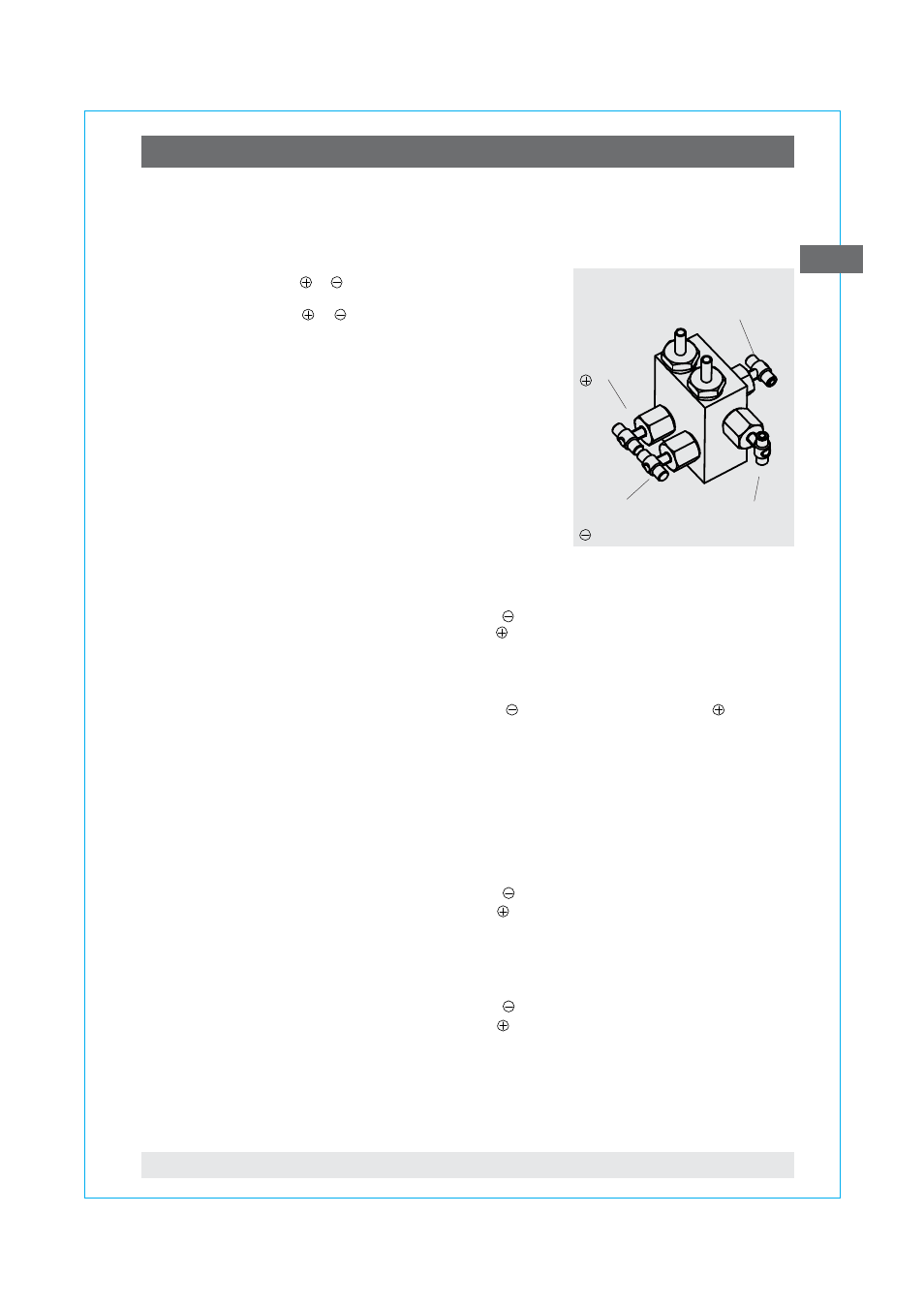

7.2 4-х ходовой вентильный блок.
Функции:
- отсекает камеры и
для демонтажа прибора
в условиях действующего процесса;
- отсекает камеры и
для предохранения
прибора в условиях непредвиденного изменения
давления (например, при гидравлических/пнев-
матических испытаниях объекта);
- выравнивание давления для контроля
нулевой точки в условиях действующего
процесса;
- стравливание воздуха из процесса при
измерении давления жидких сред и для
продувки системы для удаления загрязнений.
7.2.1 Порядок действий
Действия при выполнении измерений:
1) Откройте выравнивающий вентиль.
2) Откройте вентиль „минусовой“ камеры .
3) Откройте вентиль „плюсовой“ камеры .
4) Закройте выравнивающий вентиль.
Действия стравливании воздуха / продувке системы:
1) Откройте вентиль „минусовой“ камеры и „плюсовой“ камеры
2) Откройте выравнивающий вентиль и вентиль продувки и стравливания
воздуха.
3) По окончании закройте выравнивающий вентиль и вентиль продувки и
стравливания воздуха.
Действия при окончании измерений (а также для частичного закрытия
системы):
1) Откройте выравнивающий вентиль.
2) Закройте вентиль „минусовой“ камеры .
3) Закройте вентиль „плюсовой“ камеры
Действия для демонтажа прибора в условиях действующего процесса:
1) Откройте выравнивающий вентиль.
2) Закройте вентиль „минусовой“ камеры .
3) Закройте вентиль „плюсовой“ камеры
4) Откройте вентиль продувки и стравливания воздуха.
Выравнивающий
вентиль
Вентиль
плюсовой
к а м е р ы
Вентиль
минусовой
к а м е р ы
Вентиль
продувки
и
стравливания
в о з д у х а
