8 WIKA Руководство по эксплуатации DELTA-plus, DELTA-comb и DELTA-switch
2308215 10/2008 RU
RU
Шлиц
Перепад давления
= 0 Перепад давления
измеряется
Клапан не
нажат
Клапан
нажат
6. Ввод в эксплуатацию / 7. Дополнительные принадлежности
6.3 Установка точки переключения / проверка нулевой точки
Точки переключения устанавливаются при производстве по спецификации
заказа. Настройка точки переключения производится винтом на лицевой
панели прибора. Дополнительные шкалы позволяют достаточно точно
установить точки и показывают давление, на которое в данный момент
настроено переключение.
Для доступа к винту настройки переключения необходимо снять стекло,
используя вырезы по краям окружности.
Для более точной настройки точки переключения необходимо использовать
образцовое средство измерения давления.
После настройки поместите стекло обратно.
7. Дополнительные принадлежности

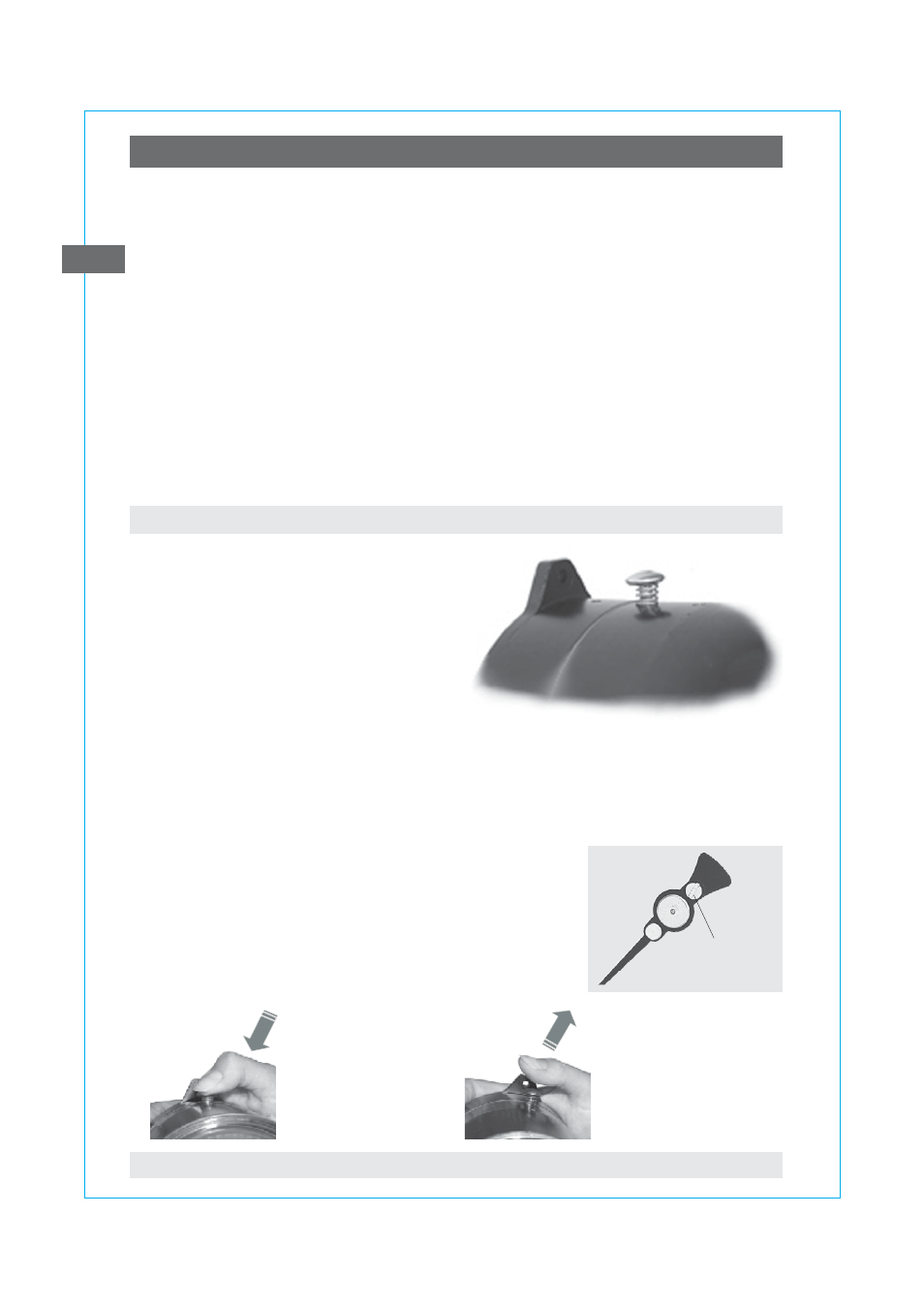

7.1 Встроенный клапан выравнивания давления
Установка нулевого положения
производится при давлении, поданном в
обе камеры, нажатием на клапан
выравнивания давления. Клапан
открывает сообщение между
камерами и перепад давления
становится равным нулю.
DELTA-comb и DELTA-switch:
При нажатом клапане выравнивания давления стрелка
дифференциального давления должна находиться в пределах,
указанных штрихом возле нулевой отметки. В случае,
если есть выход стрелки за эти пределы, нулевое
положение можно скорректировать при помощи
шлица на стрелке. Для этого нужно снять стекло и
отверткой повернуть стрелку, используя шлиц.
Если отпустить клапан, манометр снова будет
измерять дифференциальное давление.
