Настройка с помощью PACTware™ и другого ПО для настройки
33
IPT-10-11-Version-3-0-HART-RU_V0406.doc
7
Настройка с помощью PACTware™ и другого
ПО для настройки
7.1
Подключение к ПК

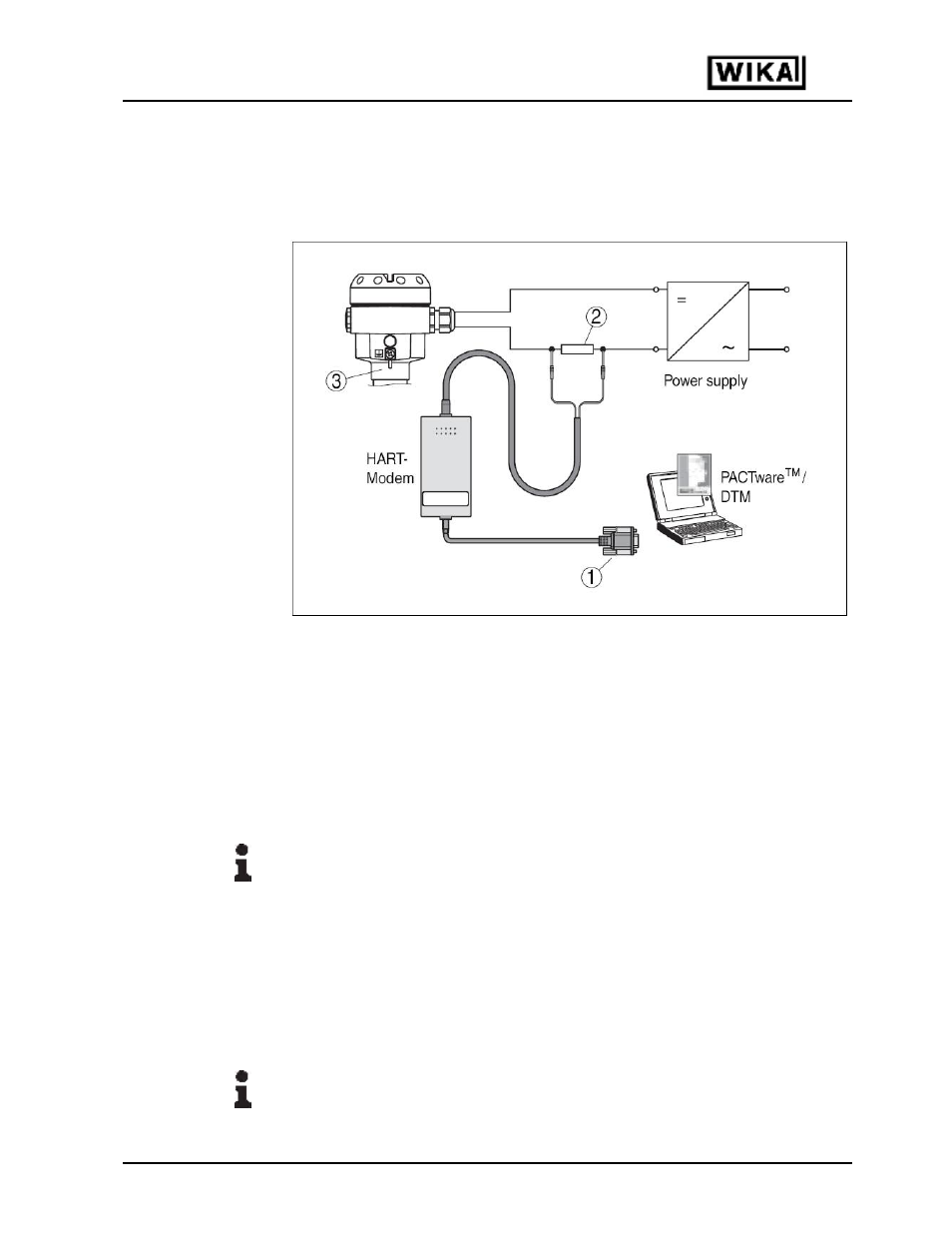

Рис. 17: Подключение к ПК через кабель выходного сигнала
1.
Соединение через RS232
2. HART
резистор 250 Ом
3. IPT-1x
Необходимые компоненты:
•
IPT-1x
•
ПК с PACTware™ и подходящим WIKA DTM
•
HART
модем
•
HART
резистор 250 Ом
•
Источник питания
На заметку:
Нет необходимости в использовании дополнительного HART резистора, если
используемый блок питания имеет встроенный HART резистор. Стандартные
искробезопасные барьеры обычно обладают достаточно высоким
сопротивлением, ограничивающем ток. В таких случаях модем может быть
подключен параллельно кабелю 4… 20 мА.
7.2
Настройка параметров с помощью PACTware™
Дальнейшие этапы настойки описаны в руководстве для "DTM
Collection/PACTware™",
которое поставляется с каждым компакт-диском и
доступно к загрузке с нашей странице в Интернете. Подробное описание также
доступно через с "он-лайн" справку PACTware™ и WIKA DTM.
На заметку:
Помните, что для настройки IPT-1x должна использоваться коллекция DTM
12/2005
или более поздняя.
Подключение к
кабелю с
выходным
сигналом
