Соединение с источником питания
13
IPT-10-11-Version-3-0-HART-RU_V0406.doc
5.3
Схемы подключения, одинарный корпус
Иллюстрации, расположенные ниже, применимы как для не Ex, так и Ex ia
версий приборов.

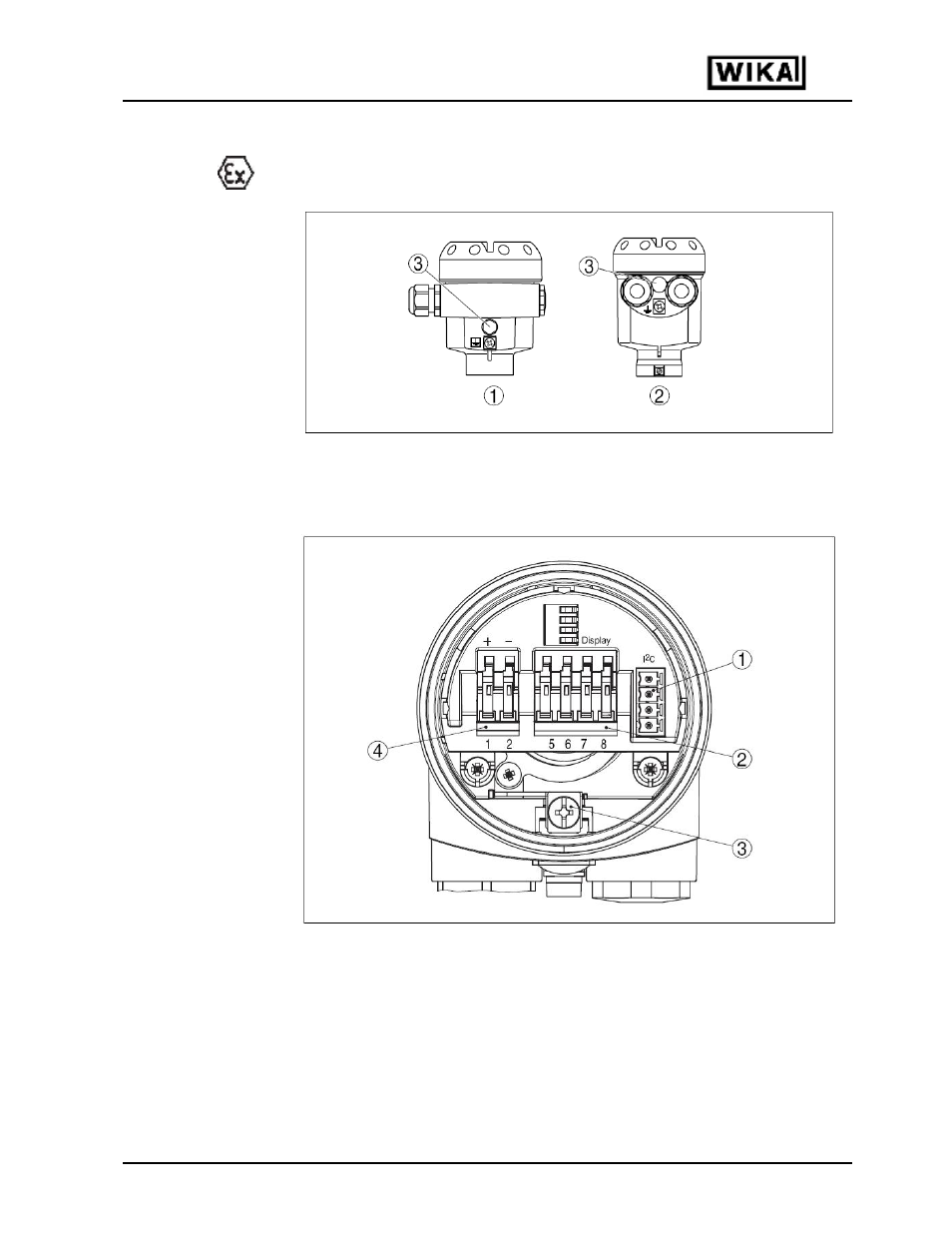

Рис. 4: Одинарный корпус, из разных материалов
1.
Алюминий
2.
Нержавеющая сталь
3.
Фильтрующий элемент для компенсации давления
Рис. 5: Камера с электроникой и разъемами, одинарный корпус
1.
Сервисный разъем
2.
Подпружиненные разъемы для подключения внешнего модуля индикации и
настройки.
3.
Разъем заземления для подключения экрана кабеля
4.
Подпружиненные разъемы для источника питания
Вид корпуса
Камера
электроники и
разъемов
