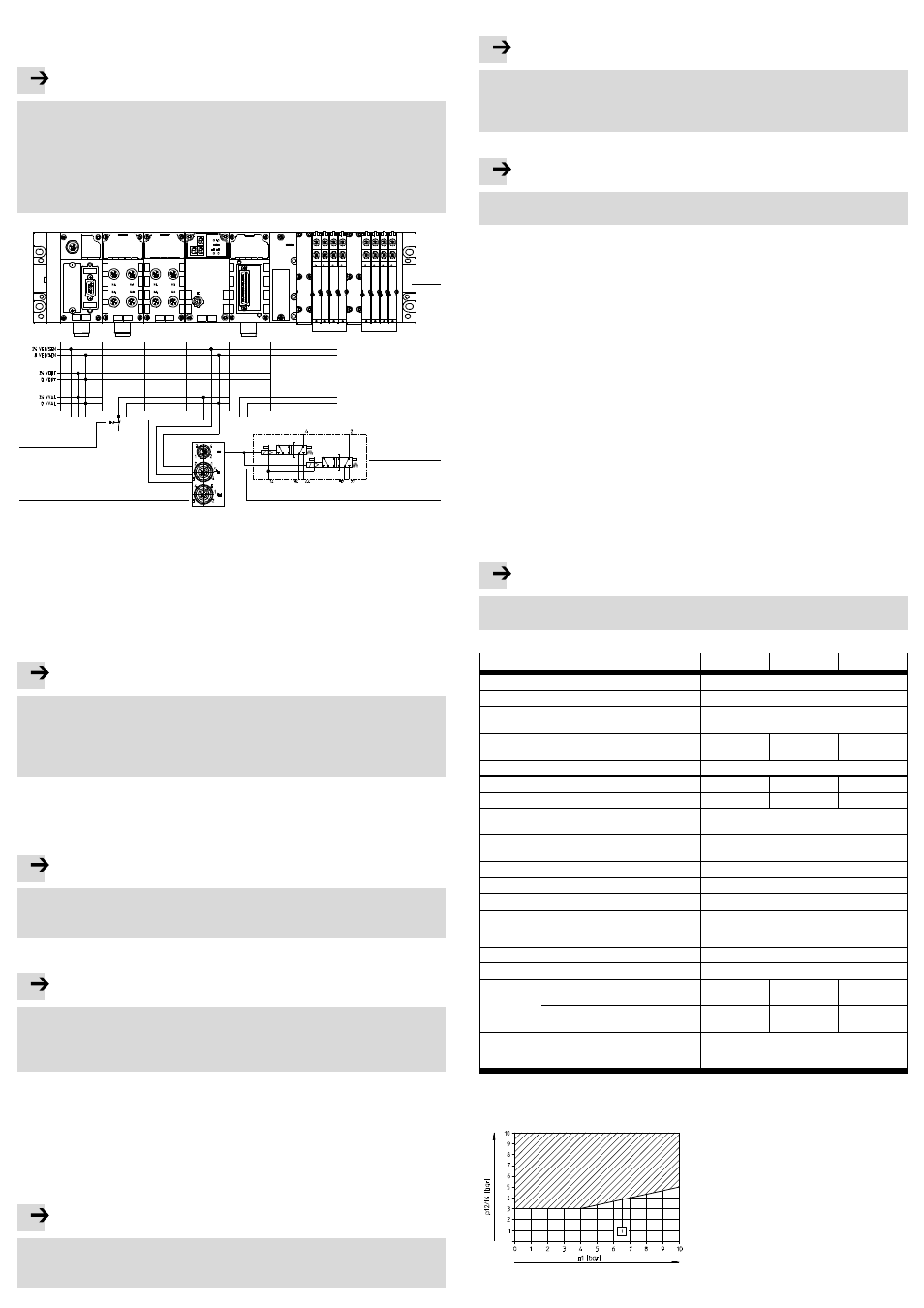

Отключение электромагнитных распределителей через пропорциональный
распределитель VPWP с отдельным контуром напряжения нагрузки
CPX-терминала
Примечание
Модульная схема электропитания CPX-терминала обеспечивает возможность
создания зон питания. Подробную информацию можно найти в руководстве
по CPX-терминалу или в описании системы к CPX-CMAX или CPX-CMPX.
Напряжение нагрузки последовательно переключается только к выходу DO
VPWP, если также включено рабочее напряжение.
Для CPX-CMPX следует дополнительно квитировать ошибку E51 (нет напряже-
ния нагрузки).
CMAX/CMPX
1
2
3
4
5
1 CPX-терминал
2 Монтажная плита VABP с двумя
электромагнитными
распределителями
3 Y-образный соединительный
кабель (NEDV-…)
4 Пропорциональный
распределитель VPWP
5 Переключатель напряжения
нагрузки
Fig. 14
5
Ввод в эксплуатацию
Примечание
• Присоединяйте и отсоединяйте штекерные разъемы только при выключен-
ном электропитании (опасность функциональных неисправностей).
• Ввод изделия в эксплуатацию допускается только после полного заверше-
ния монтажа и подключения всех электрических соединений.
• После полного завершения установки проверьте функцию отключения.
Общий порядок действий
1. Подайте рабочее напряжение.
2. Включите рабочее давление.
Настройка выхлопного дросселя (только для схем переключения 2, 3 и 4)
Примечание
• Сначала полностью заблокируйте регулировочный винт выхлопного дрос-
селя, затем отрегулируйте расход выхлопного воздуха согласно необходи-
мости.
6
Управление и эксплуатация
Примечание
Для обеспечения использования электромагнитных распределителей по
назначению:
• Активируйте электромагнитные распределители не реже одного раза в не-
делю.
7
Техническое обслуживание и уход
При выполнении процедур технического обслуживания и ухода соблюдайте
следующие пункты:
• Не меняйте рабочую среду на протяжении всего срока службы изделия.
• При проведении очистки отключайте рабочее напряжение и подачу сжатого
воздуха.
• В случае загрязнения очистите изделие мягкой тканью.
Примечание
Допустимыми средствами очистки являются мыльный раствор температурой
максимум 50 °C или другие средства, которые не разрушают соответствую-
щие материалы.
8
Демонтаж и ремонт
Примечание
Монтажная плита VABP не подлежит ремонту.
• В случае повреждений замените неисправное изделие.
• Перед демонтажем отключите рабочее напряжение и подачу сжатого воз-
духа и отсоедините соответствующие разъемы от изделия.
9
Принадлежности
Примечание
• Выберите соответствующие принадлежности из нашего каталога
(
www.festo.com/catalogue).
10 Устранение неполадок
При выявлении ошибки/отказа следует проверить, являются ли они следстви-
ем внешних или внутренних воздействий, чтобы можно было принять соответ-
ствующие меры по устранению неполадок.
• Проверьте правильность режима переключения монтажной плиты VABP
– при вводе в эксплуатацию или после устранения неполадок
– после прерывания на сигнальных линиях бесконтактных датчиков положения.
Проверка внешних воздействий
Чтобы исключить внешние воздействия, выполните следующую процедуру:
1. Проверьте подачу сжатого воздуха и электропитания и скорректируйте их
по техническим характеристикам (
11 Технические характеристики).
2. Проверьте пневматические соединения и шланги, а также управление элек-
тромагнитными катушками, а при использовании электромагнитных распре-
делителей с опросом положений переключения – бесконтактные датчики
положения.
Проверка внутренних воздействий
Чтобы исключить внутренние воздействия, выполните следующую процедуру:
1. Проверьте функцию отключения.
2. При необходимости замените один или оба электромагнитных распределите-
ля, если они распознаны как имеющие ошибку, и заново проверьте функцию
отключения.
3. Замените изделие полностью, если неполадка остается.
Примечание
• Также учитывайте индикацию неполадок на VPWP и на CPX-CMAX
или CPX-CMPX.
11 Технические характеристики
Типоразмер VABP-…
…-S3-26… …-S1-1…
…-S1-2…
Монтажное положение
любое
Тип активации
электрическая/пневматическая
Ручное дублирование электромагнитных
распределителей
отсутствует или закрыто
Момент затяжки винтов
электромагнитных распределителей
[Н·м]
2
3
6,5
Номинальное рабочее напряжение
[В]
24
Допустимые колебания напряжения
[%]
±10
±10
–15 / +10
Стандартный номинальный расход
[л/мин] 800
1400
2100
Вибрационная прочность
согласно DIN/IEC 68, часть 2-6: уровень
интенсивности 2
Ударопрочность
согласно DIN/IEC 68, часть 2-27: уровень
интенсивности 2
Степень защиты
IP65
Рабочее давление
[бар]
3 … 10
Давление питания пилота
1)
[бар]
3 … 8
Рабочая среда
Сжатый воздух согласно ISO 8573-11: [7:4:4]
с пропорциональным распределителем
VPWP [6:4:4]
Окружающая температура
[°C]
0 … +50
Температура хранения
[°C]
–10 … +60
Вес изделия
без электромагнитных
распределителей
[г]
668
1623
2000
с электромагнитными
распределителями
[г]
1200
2480
3570
Информация о материалах
Алюминиевое литье под давлением, сталь
(оцинкованная), фторсодержащий каучук,
нитрильный каучук, полиамид
1) Взависимости от рабочего давления (
Fig. 16)
Fig. 15
Давление питания пилота в зависимости от рабочего давления
1 Рабочий диапазон для электро-
магнитных распределителей
с внешним питанием пилотов
Fig. 16
