3.2 Крепление распределителей с электромагнитным управлением
на монтажной плите
• Закрепите электромагнитные распределители с помощью соответствующих
винтов через резьбовые отверстия на монтажной плите.
• Учитывайте максимальный момент затяжки
(
11 Технические характеристики)
Для исполнений …2M-R3 и …2M-A1 электромагнитные распределители уже
смонтированы.

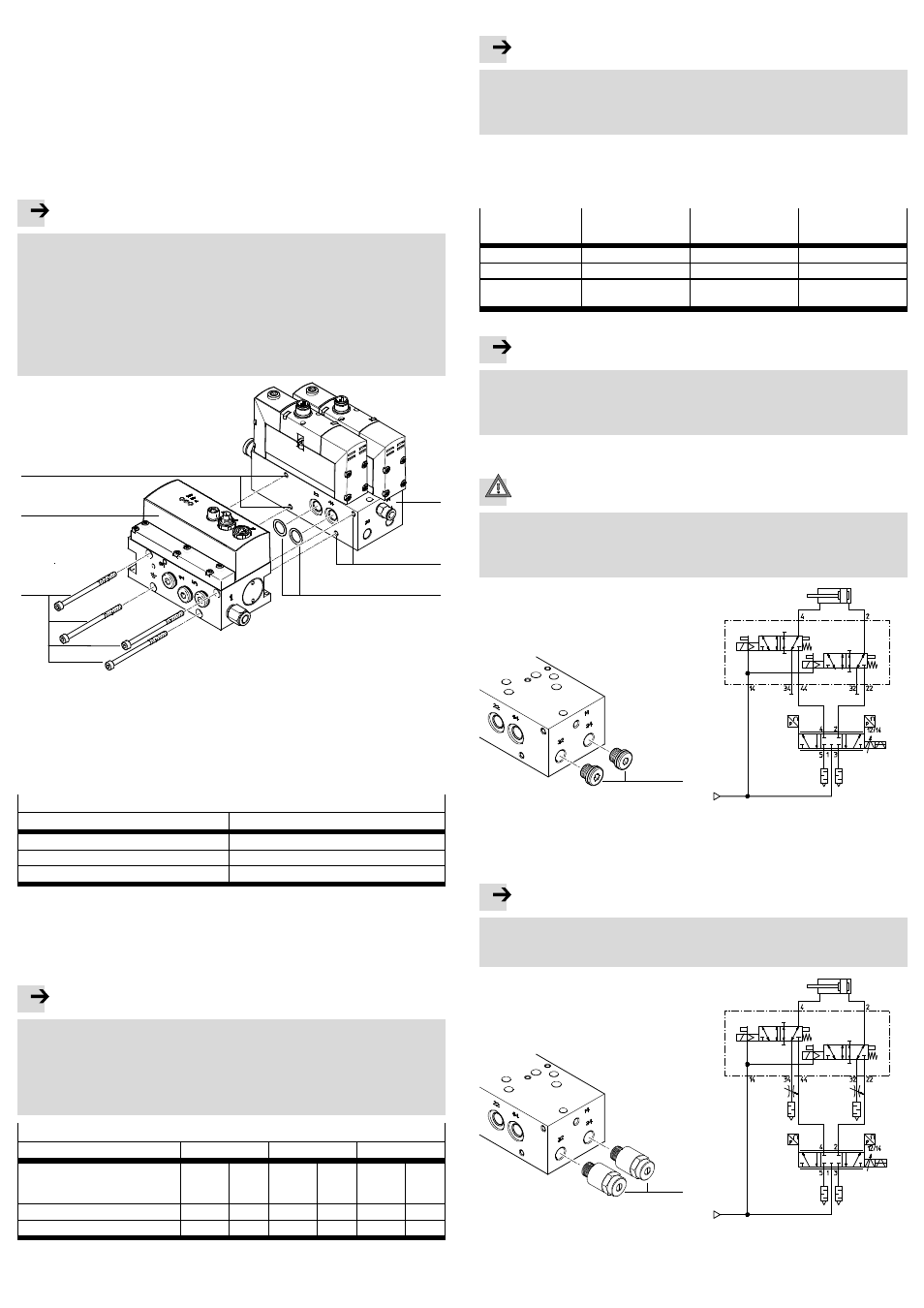

3.3 Монтаж на пропорциональный распределитель VPWP
Монтажная плита VABP может крепиться непосредственно к соответствующему
пропорциональному распределителю VPWP (
Fig. 3
1)
).
Примечание
• Соблюдайте указания документации на пропорциональный распредели-
тель VPWP.
• Для герметизации каналов [22] и [44] между монтажной плитой VABP
и пропорциональным распределителем VPWP используйте оба прилагае-
мых кольца круглого сечения.
• Для монтажа применяйте четыре прилагаемых крепежных винта.
• Соблюдайте момент затяжки, составляющий максимум 3 Н·м
_10 %.
• Эту комбинацию всегда следует закреплять с помощью отверстий
в монтажной плите VABP вблизи соответствующего привода.
1
2
3
4
5
2
1 Монтажная плита VABP
(с уже смонтированными
электромагнитными
распределителями)
2 Резьбовое отверстие
3 Уплотнительные кольца круглого
сечения
4 Крепежные винты
5 Пропорциональный
распределитель VPWP
1) Изображение служит примером для установки монтажной плиты VABP-S3-26V1G-G18-2M-R3
(ISO 15407-1) на пропорциональный распределитель VPWP-6.
Комбинации
Типоразмер
Пропорциональный распределитель
VABP-S3-26V1G-G18-… (ISO 15407-1)
VPWP-4 и VPWP-6
VABP-S1-1V1G-G14-… (ISO 5599-1)
VPWP-8
VABP-S1-2V1G-G38-… (ISO 5599-1)
2)
VPWP-10
2) Монтажная плита VABP-S1-2V1G-G38-… монтируется со стороны монтажной плиты на VPWP.
Fig. 3
3.4 Пневматическое присоединение
Пневматическое присоединение осуществляется с помощью цанговых штуце-
ров QS с резьбой.
Примечание
Для защиты от преждевременного отказа и повышенного износа:
• Используйте только резьбовые цанговые штуцеры QS с уплотнительным
кольцом.
• Используйте полимерные шланги PUN с соответствующим диаметром
шланга (
Fig. 4).
• Учитывайте данные по рабочей среде (
11 Технические характеристики).
Диаметр шланга [мм] и резьбовые соединения
Типоразмер VABP-…
…S3-26V1G-… …S1-1V1G-…
…S1-2V1G-…
Рабочие каналы [2] и [4]
1)
Пневматические каналы питания
[22] и [44]
1)
8
G1/8
10
G1/4
12
G3/8
Канал питания пилотов [14]1)
6
M5
6
G1/8
8
G1/8
Функциональные каналы [32] и [34] 4 / 6 / 8
G1/8
4 / 6 / 8
G1/8
6 / 8 / 10 G1/4
1) Для исполнений с уже смонтированными электромагнитными распределителями (VABP-…-2M-…)
подготовлены каналы согласно типоразмеру.
Fig. 4
4
Конфигурация функций отключения
Примечание
Изделие
не является элементом для обеспечения безопасности и не служит
полноценной системой обеспечения безопасности, но может использоваться
как часть системы обеспечения безопасности.
• См. в Интернете брошюру по применению (
www.festo.com/sp).
Для конфигурирования различных функций отключения на функциональных
каналах [32] и [34] монтируются соответствующие принадлежности.
• Выберите соответствующие принадлежности из приведенной рядом таблицы
(
Fig. 5).
Принадлежно-
сти
VABP-S3-26…
(ISO 15407-1)
VABP-S1-1…
(ISO 5599-1)
VABP-S1-2…
(ISO 5599-1)
Заглушка
B-1/8
B-1/8
B-1/4
Выхлопной дроссель GRE-1/8
GRE-1/8
GRE-1/4
Цанговый штуцер
с р езьбой
QS-G1/8-4, -6 и -8
QS-G1/8-4, -6 и -8
QS-G1/4-6, -8 и -10
Fig. 5
Примечание
Варианты переключения 2, 3, 4 и 5:
Если привод находится рядом с концевым упором, при отключении и включе-
нии возможно рывкообразное движение в конечное положение.
• Используйте амортизаторы вместо жестких упоров.
4.1 Приостановка движения (Схема переключения 1)
Осторожно
Опасность защемления
– Привод после активации функции отключения находится под давлением.
– Пневматические элементы всегда имеют утечку. В случае вертикальных
конструкций полезная нагрузка плавно опускается.
При отключении электромагнитных
распределителей движение привода
приостанавливается.
1
1 Заглушка
Fig. 6
4.2 Сброс воздуха (Схема переключения 2)
Примечание
Эта схема переключения без дополнительной функции защиты не предназна-
чена для вертикальных конструкций.
При перекрытых выхлопных дросселях из цилиндра не выпускается воздух.
При отключении электромагнитных
распределителей происходит выпуск
воздуха из цилиндра.
1
1 Выхлопной дроссель
с глушителем
Fig. 7
