CPE...-PRS...
Festo CPE...-PRS...-R2 1204e Svenska
17
Genomförande
S Undvik spänningar vid montering av länkade CPE...-PRS... .
S Se till att det finns nödvändigt utrymme för nödvändiga anslutningar.

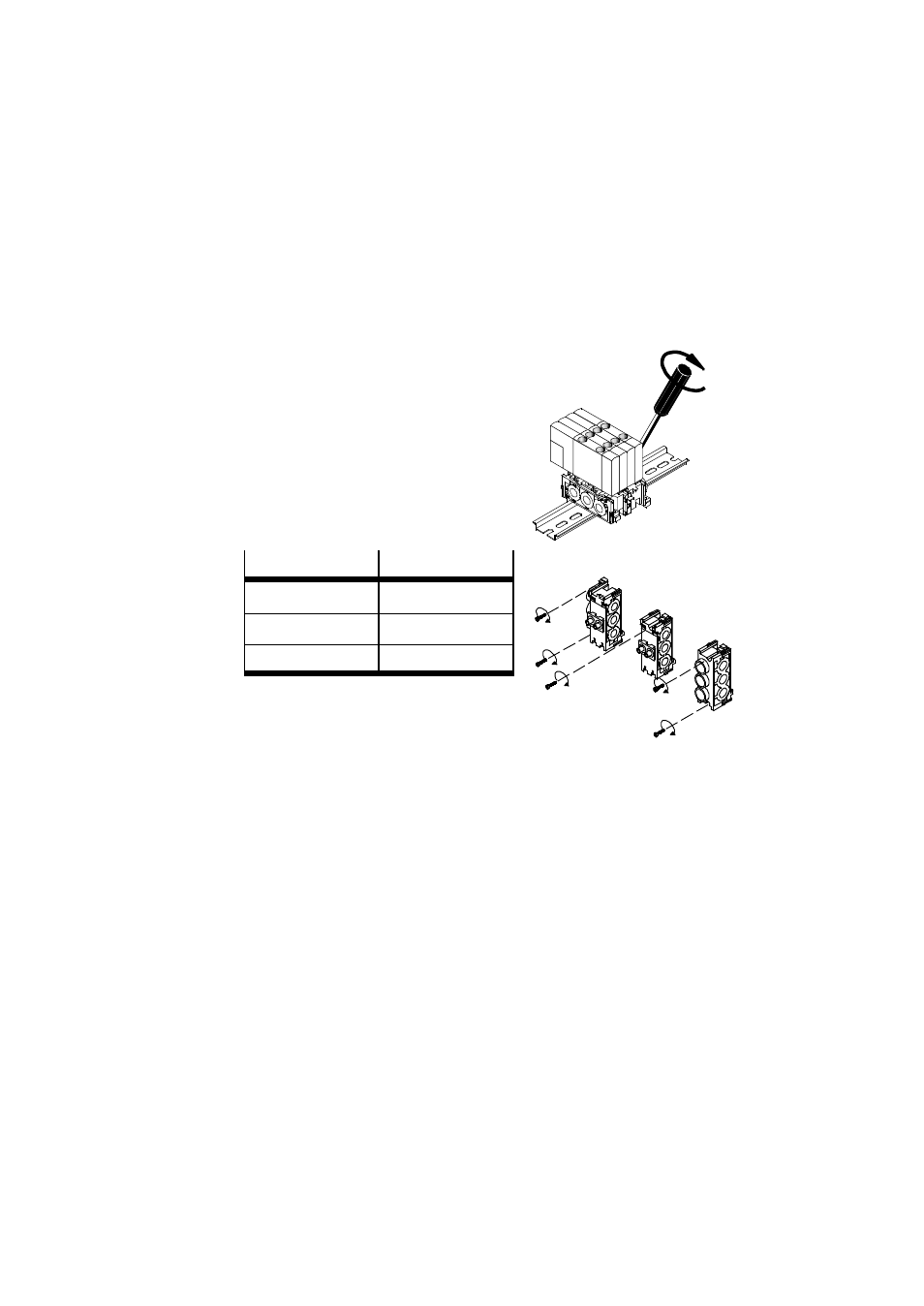

Montering på reläskena:
S Skruva fast CPE...-PRS på reläskenan med
tillhörande spännskruvar.
Montering på vägg:
S Skruva fast med följande antal skruvar:
Komponent Antal
Anslutningsblock 2
Utbyggnadsblock 1
Ändblock 2
Fig. 10
pneumatisk
S Använd helst runda instickskopplingar av typ QS...- med cylinderformad
anslutningsgänga.
S Koppla slangarna till de pneumatiska anslutningarna enligt tryckflödesskissen
(jfr Fig. 3).
Anslutningsgängorna måste tätas (åtdragningsmoment Tekniska data).
Fig. 8
Fig. 9
