CPE...-PRS...
Festo CPE...-PRS...-R2 1204e Svenska
16
Vid montering på reläskena:
1. Placera samtliga CPE-...-PRS... i ordningsföljd på reläskenan.
2. Trycks CPE....PRS... fast på reläskenan tills fästhakarna
5 greppar.

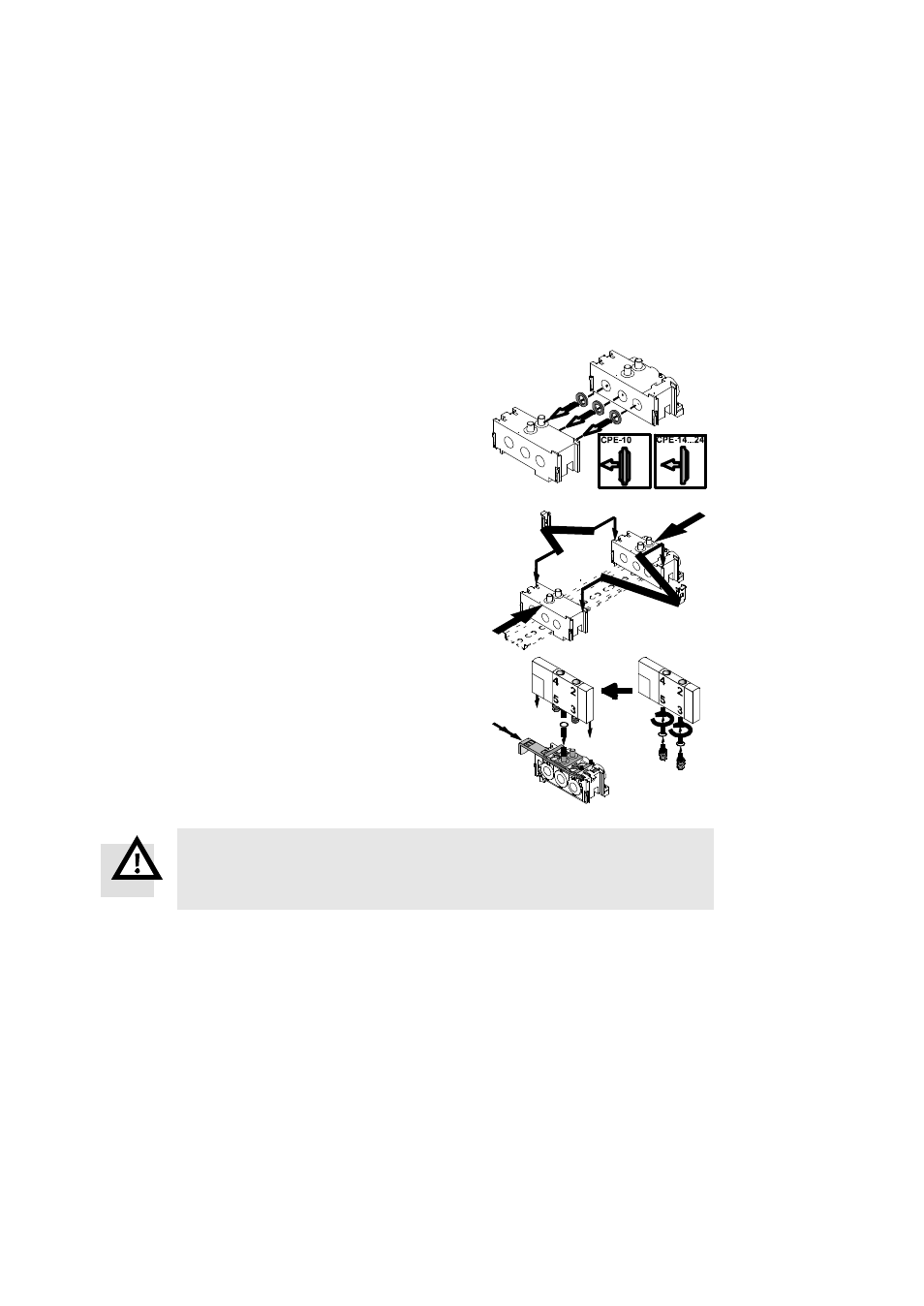

För länkning av CPE...-PRS-...:
1. Lägg en tätningsring mellan var och en av
de tre tryckluftskanalerna och tryck ihop
anslutningsblocken (
Fig. 5).
2. För på båda sidor in ett mellanstycke
1
tills det hakar fast på skenan som bildas
(
Fig. 6).
För montering av CPE-ventilerna (Fig. 7):
1. Skjut in samtliga ventilhakar
2 tills de
hakar i första spåret.
2. Placera en packning på varje
tryckluftutgång.
3. Skruva fast ventilkopplingen med tätring i
CPE-ventilens anslutningar 3 och 5.
4. Placera CPE-ventiler på
anslutningsblocket (observera vridspärr
4 ), tryck emot och för samtidigt in
ventilsliden i det andra hacket.
Ventil-sliden och ventilen ligger då mot
varandra.
Varning
Endast på detta sätt förhindrar Du att ospärrade ventiler slungas ut vid
påluftning av anslutningsblocket.
Fig. 5
Fig. 6
Fig. 7
