Montering
Montering och drift får endast utföras av behörig personal.
Varning
Klämrisk! Risk för skärskador!
När kulventilen manövreras kan kroppsdelar klämmas eller skadas i kulventilens
öppning.
• Håll aldrig händerna i kulventilens öppning.
• Gör ett funktionstest före monteringen.
Kulventilen måste kunna ställas korrekt i sina ändlägen. Kulventiler med funktions-
fel får
inte monteras.
• Montera utan spänningar.
• Följ dokumentationen till ställdonet när ett sådant monteras.
• Se till att inga externa krafter påverkar röranslutningarna.
Kulventilen är konstruerad för normala påfrestningar vid drift i rörledningar. Rörled-
ningssystem som utsätts för temperaturvariationer kan påverkas av längsgående
eller böjande krafter.
• Använd passande fästdon på armaturen för att förhindra att sådana krafter
uppstår.
Information om produktvarianter med anslutningstyp W (svetsanslutning):
1. För att skydda tätningarna i kulventilens mittdel, ska kulventilens båda anslut-
ningsflänsar demonteras helt och svetsas på separat.
2. Låt anslutningsflänsen svalna och anslut mittdelen med tätningarna igen via
dragstången. Se till att tätningarna är rena.
3. Dra åt dragstängerna i kryssordning, och kontrollera att anslutningsställena är
täta – se Fig. 9 för åtdragningsmoment
Information om produktvarianter med anslutningstyp G (rörgänga):
Kulventilens röranslutningar har en invändig gänga enligt EN 10226 och ska
monteras på rörledningen med lämpliga skruvkopplingar.
• Använd passande tätningar på röranslutningarna.
• Skruva in rörledningarna i kulventilens anslutningsgängor och kontrollera an-
slutningsställena beträffande täthet.
8
Idrifttagning
• Se till att produktens tillåtna tryckområde inte överskrids (
Tekniska data).
Manöverdonen för kulventilen är anpassade till de tillåtna krafterna för axel och
kula. Ändringar på dessa element kan leda till skador och är förbjudna.
9
Manövrering och drift
• Kontrollera att de tillåtna gränsvärdena följs (
Tekniska data). Tryck- och

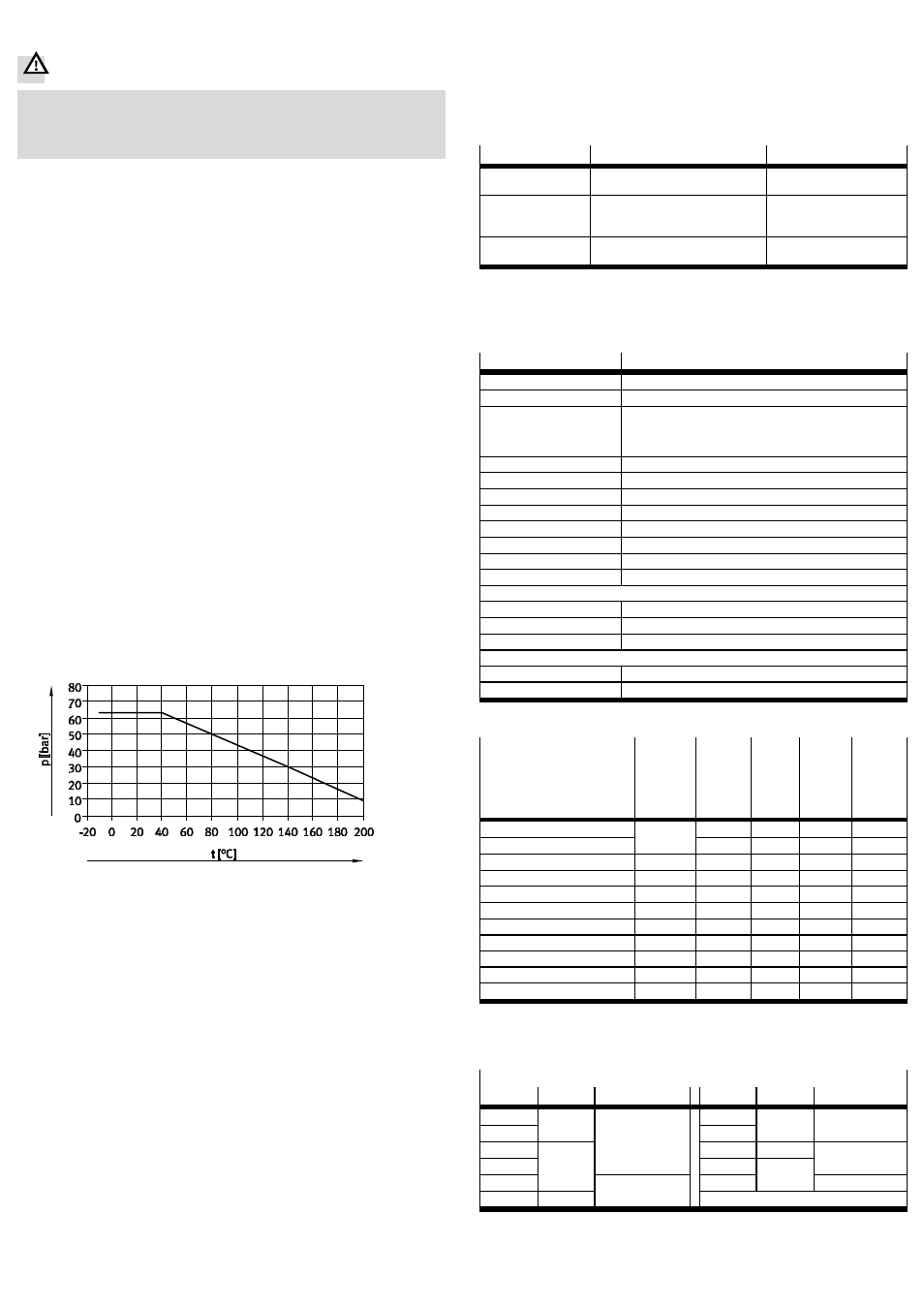

temperaturdiagrammet visar tillåtna medietryck (
Fig. 5).
Det tillåtna medietrycket sjunker i förhållande till mediets temperatur.
1
2
1 Tryck p [bar]
2 Medietemperatur t [°C]
Fig. 5
: Tryck-/temperaturdiagram
10
Underhåll och skötsel
Kulventilerna VZBA är underhållsfria. Ur driftsäkerhetssynpunkt rekommenderar vi
att ventilerna manövreras minst 1 till 2 gånger varje år. Beroende på användnings-
förhållandena ska både kulventilerna och anslutningspunkterna dessutom
kontrolleras regelbundet beträffande tätheten.
11
Demontering och reparation
Kulventilens konstruktion medför att det alltid finns kvar en del medium i stängda
kulventiler.
Före demonteringen:
• Släpp ut allt tryckt ur rörledningen och armaturen.
• Ställ om kulventilen så att rörledningen och armaturen töms helt.
Beakta, i synnerhet i samband med hälsovådliga medier, att:
• ingen befinner sig framför utloppsöppningen när ventilen öppnas.
• röret är helt tömt före demonteringen och att det spolats för att undvika risker
genom skadliga medier.
Reparationer får endast utföras av utbildad fackpersonal, med användning av slit-
delssatser från Festo. Information om reservdelar och hjälpmedel finns på www.fe-
sto.com/spareparts.
12
Felavhjälpning
Störning
Möjlig orsak
Åtgärd
Läckage vid spindeln
Tätningarna på spindeln (packnings-
box) är utnötta
• Justera packningsmuttern
1)
Läckage mellan husets
delar
Husets packning har klämts mellan
ena eller båda de gängade flänsändar-
na när mittdelen sköts in
• Byt ut husets tätningar
2)
Läckage i kulventilens
kanal
Kultätningen har skadats genom fasta
partiklar i mediet
• Byt ut kultätningarna
2)
1)
Se Fig. 9 för åtdragningsmoment
2)
Se reservdelskatalogen på Internet (
www.festo.com/spareparts).
Fig. 6
13
Tekniska data
Allmänna data
VZBA-...-63-T-22-...-V4V4T
Anslutning, armatur
Typbeteckning Fig. 2
Monteringssätt
Ledningsmontering
Medium
– Tryckluft enligt ISO 8573-1:2010 [-:-:-]
– inerta gaser
– Vatten - ingen vattenånga
– Neutrala vätskor
Omställningssätt
mekaniskt
Tätningsprincip
mjuk
Monteringsläge
valfritt
Flänsens hålbild
Typbeteckning Fig. 2
Konstruktion
2-vägs kulventil
Flödesriktning
reversibel
Medietemperatur
[°C]
–10 till +200;
Fig. 5
Nominellt tryck armatur PN
PN 63;
Fig. 5
Material
– Tätningar
Polytetrafluoretylen (PTFE), förstärkt polytetrafluoretylen
– Hus
Höglegerat rostfritt stål (1.4408)
– Kula, axel
Höglegerat rostfritt stål (1.4401/1.4408)
CE-märkning (se försäkran om överensstämmelse
www.festo.com)
– VZBA-
¼" till VZBA-1¼"
nej, enligt 97/23/EG, art. 3, avsn. 3
– VZBA-1
½" till VZBA-4"
ja, enligt EU-direktivet om tryckbärande anordningar
Fig. 7
VZBA-...-63-T-22-...-V4V4T
Aktiver-
ingsmom-
ent
Kv-flöde Inner-
diame-
ter
Nomi-
nell
diame-
ter DN
Pro-
duktens
vikt
[Nm]
1)
[m3/h]
2)
[mm]
3)
[g]
...-
¼"-...-63-T-22-F0304-V4V4T
6
7
10
8
650
...-
y"-...-63-T-22-F0304-V4V4T
10
12
10
650
...-
½"-...-63-T-22-F0304-V4V4T
10
19,4
16
15
650
...-
¾"-...-63-T-22-F0304-V4V4T
14
45,6
20
20
850
...-1"-...-63-T-22-F0405-V4V4T
17
71,5
25
25
1250
...-1
¼"-...-63-T-22-F0405-V4V4T
24
105
32
32
1850
...-1
½"-...-63-T-22-F0507-V4V4T
29
170
38
40
2800
...-2"-...-63-T-22-F0507-V4V4T
44
275
50
50
4550
...-2
½"-...-63-T-22-F0710-V4V4T
78
507
65
65
9200
...-3"-...-63-T-22-F0710-V4V4T
112
905
80
80
13950
...-4"-...-63-T-22-F10-V4V4T
140
1414
100
100
22300
1)
Nödvändigt vridmoment för omställning med PN; beroende av trycket, temperaturen och mediet
2)
Vattenflöde vid 15 °C och med en tryckskillnad på 1 bar, mätt enligt VDI/VDE 2173
3)
Minsta genomströmmad diameter
Fig. 8
Åtdragningsmoment [Nm]
Storlek
Dragstång
Packningsmutter
Storlek
Dragstång
Packningsmutter
¼"
10
2,5
1-
½"
41
5,9
y"
2"
½"
21
2
½"
70
19,6
¾"
3"
72
1"
3,4
4"
24,5
1-
¼"
41
-
Fig. 9
