球阀
VAPB-...(黄铜结构)
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/711/347-0
www.festo.com
(中文)操作手册
753 117
1005NH
原文:德文
1

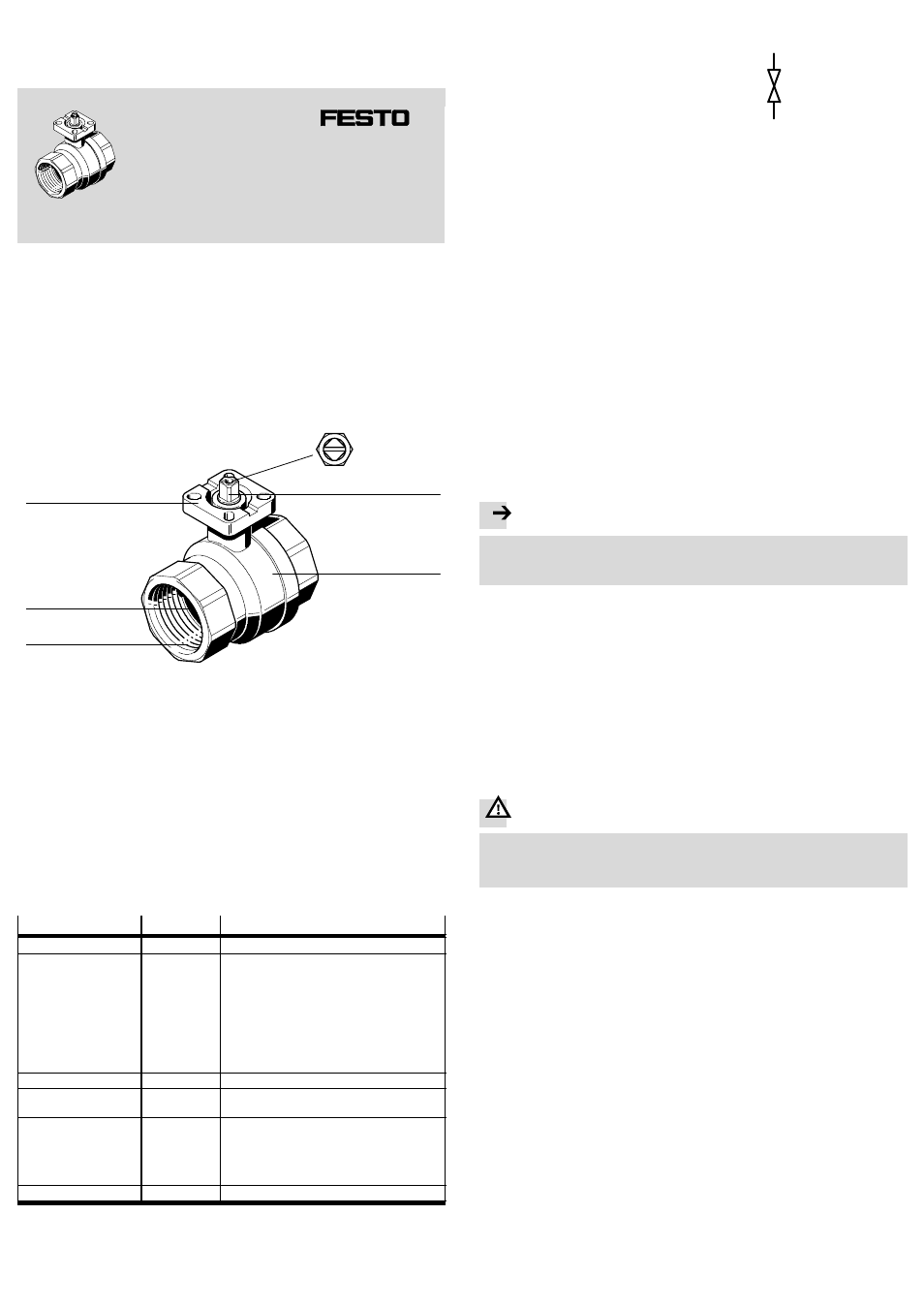

工作部件和接口
1
2
3
4
5
1
安装法兰,符合 ISO 5211
2
驱动轴,带有用于指示位置
的槽口
3
壳体
4
带有内螺纹的管接口
5
在壳体内部:球体
图 1
2
结构
VAPB 系列二位二通球阀由以下部件构成:
– 一个带有相应管接口的壳体、
– 一个带有软密封的截流元件(球体)、
– 一根带有轴密封和位置指示的驱动轴。轴上的槽口方向对应于
介质的流向。
请从产品目录 (
Î www.festo.com/catalogue) 中选用合适的操作元件
(手柄、摆动驱动器)。
特征
型号代码
说明
型号
VAPB-
用于实现过程自动化的球阀
符合 DIN 2999
标准的接口
1/4–
3/8–
1/2–
3/4–
1–
1 1/4–
1 1/2–
2–
2 1/2–
管接部分采用内螺纹 Rp¼
管接部分采用内螺纹 Rpy
管接部分采用内螺纹 Rp½
管接部分采用内螺纹 Rp¾
管接部分采用内螺纹 Rp1
管接部分采用内螺纹 Rp1 ¼
管接部分采用内螺纹 Rp1 ½
管接部分采用内螺纹 Rp2
管接部分采用内螺纹 Rp2 ½
连接方式
F–
内螺纹
额定压力
25–
40–
25 bar 介质额定压力
40 bar 介质额定压力
符合 ISO 5211
标准的法兰孔样式
F03–
F0304–
F0405–
F05–
F07–
1 个孔圈,直径为 @ 36 mm
2 个孔圈,直径分别为 @ 36 和 42 mm
2 个孔圈,直径分别为 @ 42 和50 mm
1 个孔圈,直径为 @ 50 mm
1 个孔圈,直径为 @ 70 mm
材料
(无说明)
黄铜
图 2
3
功能
安装的摆动驱动器或手杆的旋转运动会被传给球阀的驱动轴。
而驱动轴又将该旋转运动传给带有软性密封的
球体。根据开关位置,球体或阻断通流,或使流体
通过。球阀 VAPB 可分别转动 90° 切换到“开”和“关”
这两个位置。
图 3
4
应用
按照规定,VAPB 系列球阀用于作为管道配件安装在管路系统中,用以控制中性
液体和气体的流动。
这些产品是依照过程工业的要求设计而成的(
Î 产品目录 www.festo.com/
catalogue), 适用于化工及石油化工工业。
球阀可用一个合适的摆动驱动器(安装法兰符合 ISO 5211)或手杆驱动。
– 不允许使用磨蚀性介质及固体材料运行。
– 在使用该产品前,请首先检查介质与该产品所用材料的相容性,以避免介质
的损坏性影响(
Î 技术参数)。
– 注意遵守允许的极限值,如:工作压力和温度,不得超过其中任何一个极限
参数。
– 球阀 VAPB 不适用于长期置于中间位置以及用于调节流量。这类运行方
式会损坏密封件,是不允许的!
– 也不允许焊入一条管路中!
– 请使用合适的螺纹接头将该产品接入管路中。
5
运输和仓储
请考虑到产品的重量。 根据设计型,该产品的重量可达 3 kg 以上。
应设法满足如下仓储条件:
– 较短的仓储时间,存放地点应凉爽、干燥、遮荫并无腐蚀性环境。
6
产品使用条件
只能由具有专业资质的人员进行安装和调试。
提示
操作不当以及不注意有关规定会损坏产品。
– 要确保始终遵守本操作说明书中的所有指示。只有这样才能确保产品性能
正常并可靠运行。
– 请将本操作说明中的极限值与您使用场合的实际值(例如:工作介质、压
力、温度、质量、流量等)相比较。
– 要考虑到使用地点的环境条件。
– 仅用中性的液态和气态流体运行本产品。
– 在原装状态下使用产品,勿擅自进行任何改动。
– 请保护该产品免受剧烈冲击及较高的外部载荷。
– 仅在技术状态完好的情况下使用本产品。
– 遵守所有现行的所在国和国际规定。
– 对管道系统有效的安全规定也适用于球阀,务必遵守。
用户/运营商有责任正确使用球阀并在运行球阀时遵守相应的安全规定。
7
安装
只能由经过培训的专业人员进行安装和运行。
警告
挤伤危险!剪伤危险!
操作球阀时,身体部分有在球阀开口中被挤伤或剪伤的危险。
·
请勿将手伸入球阀的开口中。
