Инструкция по эксплуатации Festo Приводы шаровых кранов VZPR
Страница 2
z
Перед установкой крана необходимо провести проверку его работоспособности.
Шаровой кран должен правильно переключаться в конечные положения.
Запрещается
устанавливать шаровые краны с явным нарушением работоспособности.
z
Установку оборудования необходимо выполнять в обесточенном состоянии.
z
Во время монтажа поворотного привода необходимо учитывать документацию
к поворотному приводу.
z
Избегать дополнительных усилий на патрубок.
Шаровой кран сконструирован с учетом нормальной механической нагрузки при эксплу-
атации в трубопроводе. В системах трубопроводов, подверженных температурным
колебаниям, могут возникать продольные и изгибающие усилия.
z
Чтобы избежать подобных усилий, необходимо использовать соответствующие креп-
ления на арматуре.
Патрубки шаровых кранов оснащены внутренней резьбой согласно DIN 2999, и их
необходимо подключать к трубопроводами посредством соответствующих резьбовых
соединений.
z
Для патрубков необходимо использовать подходящий уплотнительный материал.
z
Ввинтить трубопроводы в соединительную резьбу шарового крана.
z
Проверить герметичность мест соединения.
8
Ввод в эксплуатацию
z
Убедиться, что не превышается допустимый для изделий диапазон давлений
(
Î «Технические данные»).
Приводные элементы шаровых кранов согласованы с допустимыми усилиями вала и
шарика. Запрещается вносить изменения в данные элементы, так как это может привести
к повреждениям.
9
Эксплуатация
z
Убедиться в полном соблюдении условий допустимых предельных значений
(
Î «Технические данные»). Допустимое рабочее давление показано диаграмме
зависимости давления от температуры (
Î Рис. 4).
В зависимости от температуры среды снижается макс. допустимое рабочее давление.
3
4
[ба
р
]
1
Соединение Rp ¼ ... Rp 1¼
2
Соединение Rp 1½ ... Rp 2½
3
Макс. допустимое рабочее
давление
4
Температура рабочей среды

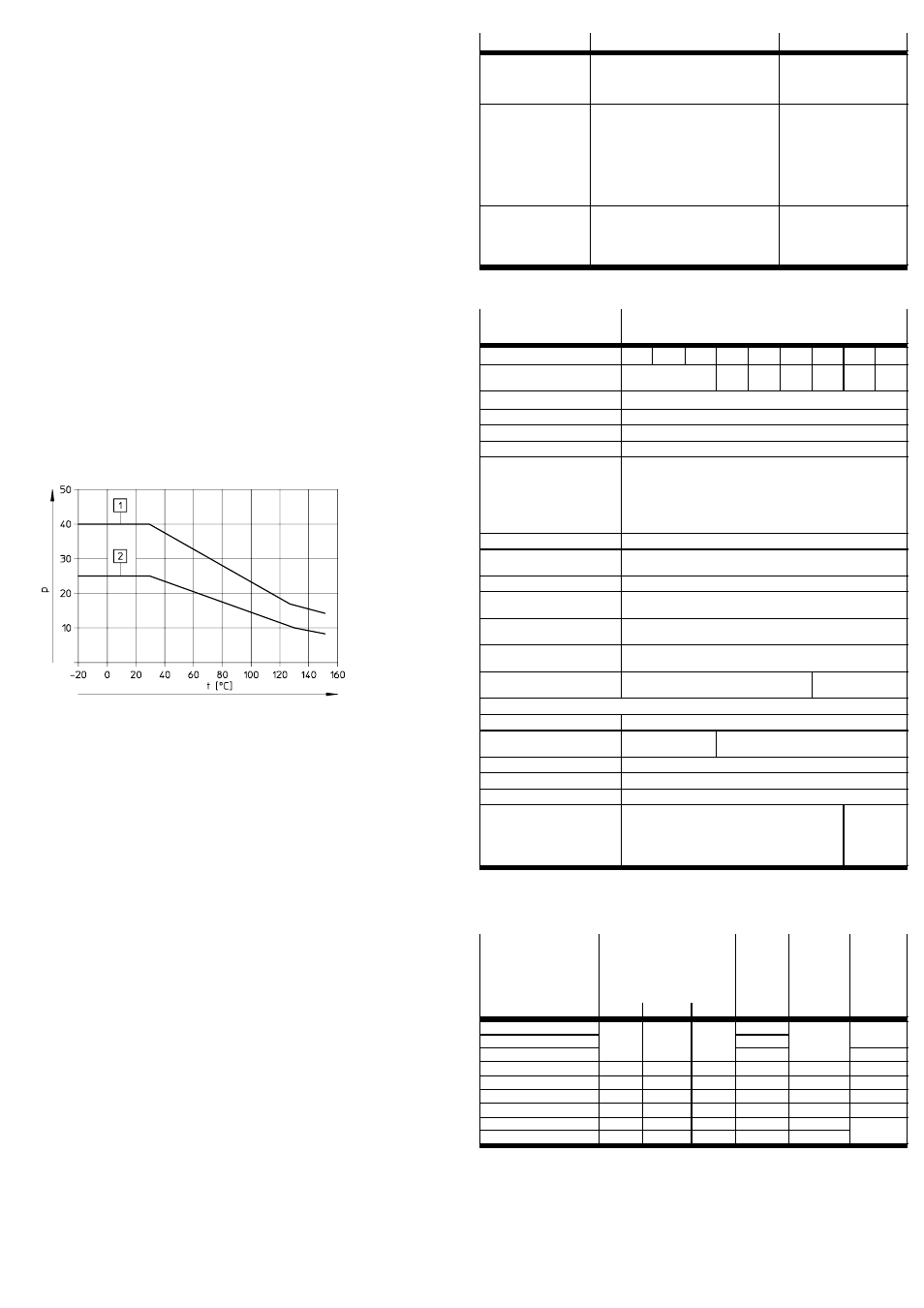

Рис. 4: Диаграмма зависимости давления от температуры
10
Обслуживание и уход
Шаровые краны VAPB не требуют технического обслуживания. Для обеспечения эксплуа-
тационной надежности рекомендуется переключать краны минимум 1
–
2 раза каждые
3 недели. Таким образом, можно избежать повышения момента трогания и заклинива-
ния набивки сальника с переключающим шпинделем.
В зависимости от условий применения необходимо регулярно проверять герметичность
шаровых кранов и мест соединения.
При использовании в пыльной среде необходимо регулярно очищать поверхности и
исполнительные механизмы. Интервалы очистки зависят от количества пыли и темпера-
туры поверхности, создаваемой рабочей средой.
11
Демонтаж и ремонт
Перед демонтажом:
z
полностью стравить давление в трубопроводе и арматуре;
z
убедиться, что арматура полностью опустошена.
В особенности при работе с опасными для здоровья, горючими или взрывоопасными
рабочими средами необходимо убедиться, что:
z
при открывании арматуры никто не находится перед выпускным отверстием;
z
перед демонтажом трубопровод должен быть полностью опустошен и промыт, чтобы
избежать опасностей, вызванных агрессивными средами.
Изделия данного конструктивного исполнения невозможно отремонтировать в случае
неисправности. Неисправной изделие можно только заменить.
12
Принадлежности
z
Выберите соответствующие принадлежности из нашего веб-каталога
www.festo.com/catalogue
13
Устранение неисправностей
Неисправность
Возможная причина
Способ устранения
Негерметичен
переключающий вал
1. Износ уплотнительных элементов
переключающего вала
2. Несовместимая рабочая среда
в шаровом кране
z
Заменить шаровой кран
Негерметичность
половин корпуса
1. Шаровой кран слишком сильно ввин-
чен в трубопровод
2. На шаровой кран воздействуют
слишком высокие изгибающие мо-
менты
3. Несовместимая рабочая среда
в шаровом кране
4. Слишком высокая температура
5. Слишком высокое давление
z
Заменить шаровой кран
Негерметичность
сквозного отверстия
шарового крана
1. Слишком высокая температура
2. Слишком высокое давление
3. Несовместимая рабочая среда в ша-
ровом кране
4. Ошибка пользователя: поворот < 90°
z
Заменить шаровой кран
Рис. 5
14
Технические данные
Общие технические
данные VAPB
VAPB-... (конструктивное исполнение из латуни)
Соединение арматуры Rp
¼
y
½
¾
1
1 ¼
1 ½
2
2 ½
Номинальный внутрен-
ний диаметр DN
[мм]
15
20
25
32
40
50
63
Соединение арматуры Rp
Î Расшифровка типовых обозначений Рис. 2
Вид монтажа
Монтаж в трубопроводе
Монтажное положение
Любое
Направление потока
реверсивные
Рабочая среда
– Вода
– нейтральные жидкости (уровень pH 7,0)
– нейтральные газы (благородные газы
–
инертные, неагрессивные
газы)
– сжатый воздух
Тип управления
Механическое
Индикатор позиции
переключения
Шлицевое направление = направление расхода
Принцип уплотнения
мягкое
Расположение
отверстий на фланце
Î Расшифровка типовых обозначений Рис. 2
Конструктивное
исполнение
2-ходовой шаровой кран
Температура рабочей
среды
[°C]
–20 ... +150; Î Рис. 4
Номинальное давление
арматуры
PN 40
Î Рис. 4
PN 25
Î Рис. 4
Информация о материалах
– Корпус
Никелированная латунь; CW617N
– Шарик
Хромированная ла-
тунь; CW614N
Хромированная латунь;
CW617N
– Вал
Латунь; CW614N
– Уплотнение вала
Политетрафторэтилен, гидрированный нитрильный каучук
– Уплотнение шарика
Политетрафторэтилен
Обозначение CE (см. заявление о
соответствии)
нет
1)
да, согласно
директиве ЕС
по напор-
ному обору-
дованию
2)
1)
согласно 97/23/ЕС, глава 3, раздел 3
2)
Действительно для изделий с номинальным внутренним диаметром DN › 50 мм.
Рис. 6
VAPB-... (конструк-
тивное исполнение из
латуни)
Момент трогания
1)
[Нм]
Расход
Kv
Номи-
нальный
внутрен-
ний диа-
метр DN
Масса
изделия
0 бар
2)
10 бар
3)
PN
4)
[м3/ч]
5)
[мм]
[г]
VAPB–1/4–F–40–F03
3,1
3,5
5
5,9
15
500
VAPB-3/8–F–40–F03
9,4
VAPB-1/2–F–40–F03
17
400
VAPB-3/4–F–40–F03
4,6
5,1
6
41
20
500
VAPB–1–F–40–F0304
6,5
7,2
8,5
70
25
800
VAPB–1 1/4–F–40–F0405
10,8
11,9
15
121
32
1300
VAPB–1 1/2–F-25–F0405
13,5
14,9
19
200
40
1900
VAPB–2–F–25–F05
20
22
29
292
50
3100
VAPB–2 1/2–F–25–F07
30
33
45
535
63
1)
Необходимый момент для преодоления трения покоя, зависит от давления, в особенности, после
длительной простойки.
2)
Момент трогания при разности давления 0 бар
3)
Момент трогания при разности давления 10 бар
4) Момент трогания при разности давления PN
5)
Расход воды при 15°C и давлении 1 бар, измерен согласно VDI/VDE 2173
Рис. 7
