Användaren/verksamhetsutövaren ansvarar för att kulventilerna används korrekt
och att säkerhetsföreskrifterna följs när de används.
7
Montering
Montering och drift får endast utföras av behörig personal.
Varning
Klämrisk! Risk för skärskador!
När kulventilen manövreras kan kroppsdelar klämmas eller skadas i kulventilens
öppning.
• Håll aldrig händerna i kulventilens öppning.
• Gör ett funktionstest före monteringen.
Kulventilen måste kunna ställas korrekt i sina ändlägen. Kulventiler med funktions-
fel får
inte monteras.
• Montera utan spänningar.
• Följ dokumentationen för ställdonet när ett sådant monteras.
• Se till att inga externa krafter påverkar röranslutningarna.
Kulventilen är konstruerad för normala påfrestningar vid drift i rörledningar. Rörled-
ningssystem som utsätts för temperaturvariationer kan påverkas av längsgående
eller böjande krafter.
• Använd passande fästdon på armaturen för att förhindra att sådana krafter
uppstår.
Kulventilerna har röranslutningar med fläns enligt EN 1092-1 och måste skruv-
monteras.
• Använd passande tätningar på rörledningsanslutningarna.
• Skruva ihop rörledningarna med fläns med kulventilens fläns.
• Kontrollera att anslutningsställena är täta.
8
Idrifttagning
• Se till att produktens tillåtna tryckområde inte överskrids (
Tekniska data).
Manöverdonen för kulventilen är anpassade till de tillåtna krafterna för axel och
kula. Ändringar på dessa element kan leda till skador och är förbjudna.
9
Manövrering och drift
• Kontrollera att de tillåtna gränsvärdena följs (
Tekniska data). Tryck- och

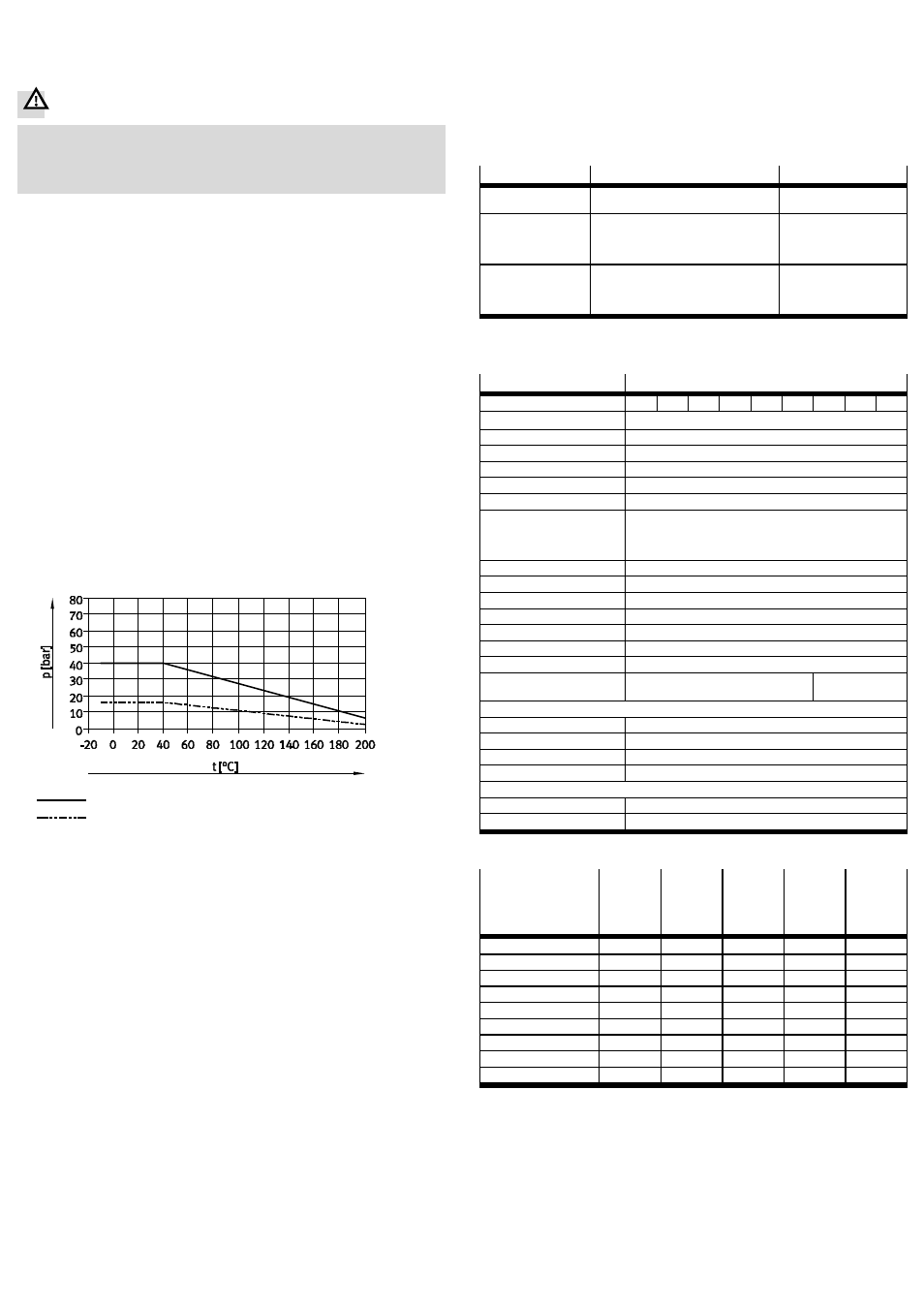

temperaturdiagrammet visar tillåtna medietryck (
Fig. 5).
Det tillåtna medietrycket sjunker i förhållande till mediets temperatur.
1
2
3
4
1 Tryck p [bar]
2 Medietemperatur t [°C]
3 VZBC-...-FF-40 (PN 40)
4 VZBC-...-FF-16 (PN 16)
Fig. 5
Tryck-/temperaturdiagram
10
Underhåll och skötsel
Kulventilerna VZBC är underhållsfria. Ur driftsäkerhetssynpunkt rekommenderar vi
att ventilerna manövreras minst 1 till 2 gånger varje år. Beroende på användnings-
förhållandena ska både kulventilerna och anslutningsställena dessutom
kontrolleras regelbundet beträffande täthet.
11
Demontering och reparation
Kulventilens konstruktion medför att det alltid finns kvar en del medium i stängda
kulventiler.
Före demonteringen:
• Släpp ut allt tryck ur rörledningen och armaturen.
• Ställ om kulventilen så att rörledningen och armaturen töms helt.
Observera, i synnerhet i samband med hälsovådliga medier, att:
• ingen befinner sig framför utloppsöppningen när ventilen öppnas.
• rörledningen måste vara helt tömd och ha spolats ur före demonteringen för att
undvika risker genom skadliga medier.
I detta produktutförande kan produkten inte repareras om den är defekt. Defekta
produkter måste bytas ut.
12
Tillbehör
• Välj tillbehör ur vår katalog på www.festo.com/catalogue
13
Felavhjälpning
Störning
Möjlig orsak
Åtgärd
Läckage vid spindeln
1. Tätningarna på spindeln är utnötta
2. Ej kompatibelt medium i kulventilen
• Byt ut kulventilen
Otäthet vid den gäng-
ade bussningen
1. För höga böjkrafter vid kulventilen
2. Ej kompatibelt medium i kulventilen
3. För hög temperatur
4. För högt tryck
• Byt ut kulventilen
Läckage i kulventilens
kanal
1. För hög temperatur
2. För högt tryck
3. Ej kompatibelt medium i kulventilen
4. Användarfel: har vridits < 90°
• Byt ut kulventilen
Fig. 6
14
Tekniska data
Allmänna data
VZBC-...-FF-...-22-...-V4V4T
Nominell diameter DN
[mm]
15
20
25
32
40
50
65
80
100
Anslutning, armatur
Wafer med centreringsöglor
Monteringssätt
Ledningsmontering
Monteringsläge
Valfritt
Ventilfunktion
2/2
Flödesriktning
Reversibel
Baserat på standarden
EN 1092-1, ISO 5211
Medium
– Tryckluft enligt ISO 8573-1:2010 [-:-:-]
– Inerta gaser
– Vatten - ingen vattenånga
– Neutrala vätskor
Omställningssätt
Mekaniskt
Kopplingslägesindikering
Urtagsriktning = flödesriktning
Tätningsprincip
Mjuk
Flänsens hålbild
Typkod Fig. 2
Konstruktion
2-vägskulventil
Manuell manövrering
Ingen
Medietemperatur
[°C]
–10 till +200
Fig. 5
Nominellt tryck arma-
tur PN
PN 40
Fig. 5
PN 16
Fig. 5
Materialinformation
– Hus
Höglegerat rostfritt stål (1.4408)
– kula
Höglegerat rostfritt stål (1.4408)
– Axel
Höglegerat rostfritt stål (1.4401)
– Tätningar
Polytetrafluoretylen (PTFE), förstärkt polytetrafluoretylen
CE-märkning (se försäkran om överensstämmelse
www.festo.com)
– VZBC-15 till VZBC-32
Nej, enligt 97/23/EG, art. 3, avsn. 3
– VZBC-40 till VZBC-100
Ja, enligt EU-direktivet om tryckbärande anordningar
Fig. 7
VZBC-...
Inner-
@
Nominell
diameter
DN
Aktiver-
ingsmom-
ent
Kv-flöde
Produkt-
vikt
[mm]
[mm]
[Nm]
1)
[m3/h]
2)
[g]
...-15-FF-40-22-F0304-...
15
15
10
19,4
1500
...-20-FF-40-22-F0304-...
20
20
13
45,6
2100
...-25-FF-40-22-F0405-...
25
25
17
71,5
2600
...-32-FF-40-22-F0405-...
32
32
24
105
3700
...-40-FF-40-22-F0507-...
38
40
35
170
4400
...-50-FF-40-22-F0507-...
50
50
54
275
6200
...-65-FF-16-22-F07-...
64
65
85
507
10000
...-80-FF-16-22-F07-...
76
80
117
905
14400
...-100-FF-16-22-F0710-...
96
100
148
1 414
20600
1)
Nödvändigt vridmoment för omställning av kulventilen med PN
2)
Vattenflöde vid 15 °C och med en tryckskillnad på 1 bar, mätt enligt VDI/VDE 2173
