Kulventil
VZBC-...-FF-...-22-...-V4V4T
Festo AG & Co. KG
Postfach
73726 Esslingen
Tyskland
+49 711 347-0
www.festo.com
(sv) Bruksanvisning
8024476
1301a
[8024480]
Original: de
Kulventil VZBC-...-FF-...-22-...-V4V4T
Svenska
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1

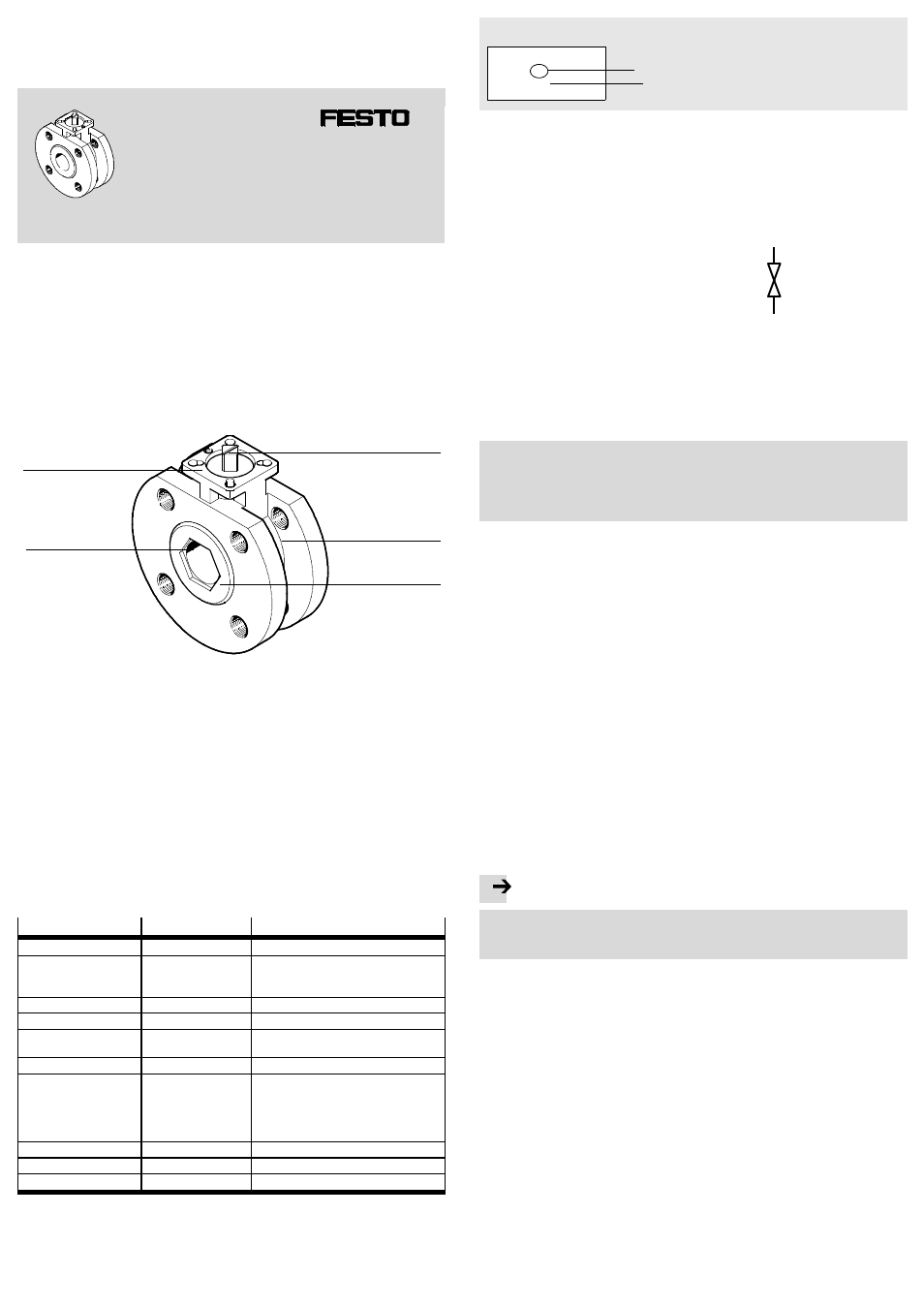

Manöverdon och anslutningar
1
2
3
4
5
1 Fläns enligt ISO 5211
2 Spindel med urtag som
lägesindikering
3 Hus
4 Gängad bussning
5 Inuti huset: kula, kultätning,
hustätning
Fig. 1
2
Konstruktion
2/2-vägskulventilerna i rostfritt stål i serie VZBC består av:
– ett hus med tillhörande röranslutningar av flänsmodell
– en kula med mjuk tätning som stängningselement,
– en spindel med spindeltätning och lägesindikering. Urtagsriktningen på axeln
motsvarar flödesvägen.
– En fläns enligt ISO 5211 för manuell eller automatisk styrning.
Produkten finns i olika utföranden. I den aktuella bruksanvisningen beskrivs
följande produktvarianter:
Specifikationer
Typkod
Beskrivning
Typ
VZBC–
Kulventil för processautomation
Nominell diameter DN
15–, 20–, 25–, 32–,
40–, 50–, 65–, 80–,
100–
15 mm, 20 mm, 25 mm, 32 mm,
40 mm, 50 mm, 65 mm, 80 mm,
100 mm
Anslutningstyp 1
F–
Fläns enligt EN 1092-1
Anslutningstyp 2
F–
Fläns enligt EN 1092-1
Nominellt tryck armatur
PN
16–
40–
PN 16
PN 40
Ventilfunktion
22
2/2-vägsventil
Hålbild fläns enligt
ISO 5211
F0304–
F0405–
F0507–
F07–
F0710–
2 hålcirklar med
@ 36 och @ 42 mm
2 hålcirklar med
@ 42 och @ 50 mm
2 hålcirklar med
@ 50 och @ 70 mm
1 hålcirkel med
@ 70 mm
2 hålcirklar med
@ 70 och @ 102 mm
Material hus
V4
Rostfritt stål
Material spärrelement
V4
Rostfritt stål
Tätningsmaterial
T
PTFE-förstärkt
Fig. 2
: Typbeteckning (t.ex. VZBC-15-FF-40-22-F0304-V4V4T)
Produktidentifikation
1)
†‡
VZBC - *
1692198
* Fullständig typkod
förpackning
Artikelnummer – exempel
1)
Produktmärkning
ytterligare märkningar på produkten
Fig. 3
: Typskylt – exempel
Välj passande manöverdon (spak, vriddon) i katalogen
(
www.festo.com/catalogue).
3
Funktion
Vridrörelsen för det monterade ställdonet eller spaken överförs till kulventilens
spindel.
Spindeln överför vridrörelsen till den mjuktätande
kulan. Beroende på kopplingsläget spärrar eller öpp-
nar kulan flödet. Kulventilerna i serien VZBA kan stäl-
las 90° i två lägen: “ÖPPEN” och “STÄNGD”.
Fig. 4
4
Användning
Kulventilerna i serien VZBC är avsedda för flödesstyrning av neutrala, flytande och
gasformiga medier i rörledningssystemen. Produkterna är anpassade efter fabriks-
och processindustrins krav (
katalogen på www.festo.com/catalogue). De läm-
par sig för användning inom kemisk och petrokemisk industri.
Vid speciella omgivningsförhållanden:
Beakta uppgifterna i certifikatet för produkten
Supportportalen på www.fe-
sto.com. Vid användning i dammiga miljöer måste ytor och ställdon rengöras
med regelbundet intervall. De faktiska rengöringsintervallen varierar med mäng-
den damm och den yttemperatur som mediet genererar.
Kulventilerna manövreras med ett passande ställdon (fläns enligt ISO 5211) eller
en handspak.
– Slipande medier eller medier med fasta partiklar är inte tillåtna.
– Kontrollera innan produkten används att mediet är kompatibelt med produktma-
terialen, så att mediet inte orsakar några skador (
Tekniska data).
– Observera att de tillåtna gränsvärdena för t.ex. medietryck och temperatur inte
ens var för sig får överskridas.
– Kulventilerna VZBC är inte lämpade för permanenta mellanpositioner eller för
reglering av flödet. Sådan användning kan skada tätningarna och är inte tillåten!
– Insvetsning i en rörledning är förbjuden!
– Använd passande förskruvningar för att skruva ihop produkten med rörled-
ningen.
5
Transport och lagring
Ta hänsyn till produktens vikt. Beroende på utförande kan produkten väga över
20 kg.
Se till att produkten lagras under följande förhållanden:
– Korta lagringstider på en sval och torr plats som är skyddad från ljus och korro-
sion.
6
Förutsättningar för korrekt användning av produkten
Montering och idrifttagning får endast utföras av auktoriserad fackpersonal i en-
lighet med bruksanvisningen.
Information
Produkten kan skadas av felaktig hantering och om föreskrifterna inte följs.
• Se till att alla anvisningar i denna bruksanvisning alltid följs. På så sätt
säkerställs att produkten fungerar korrekt och säkert.
– Jämför gränsvärdena i den här bruksanvisningen med den aktuella användnings-
situationen (t.ex. medium, tryck, temperatur, massa, flöde).
– Ta hänsyn till rådande driftförhållanden.
– Använd endast produkten med neutrala, flytande och gasformiga medier.
– Använd produkten i originalutförande utan egna förändringar.
– Skydda produkten mot kraftiga stötar och hög extern belastning.
– Använd endast produkten om den är i tekniskt felfritt skick.
– Följ alla gällande nationella och internationella föreskrifter.
– Följ samma säkerhetsföreskrifter för kulventilen som gäller för rörsystemet.
