Тип

OVEM-05

GN/GO

OVEM-07

GN/GO

OVEM-10

GN/GO

OVEM-14

GN/GO

Длина шланга < 0,5 м < 2 м

< 0,5 м < 2 м

< 0,5 м < 2 м

< 0,5 м < 2 м

минимальный внутренний диаметр шланга [мм]

Соединение 1

подача сжатого
воздуха

1

2

1,5

2

2

3

3

4

Соединение 2

Вакуум

2

3

3

4

4

5

5,5

6

Соединение 3

Выхлопной
воздух

2

3

3

4

4

5

5,5

6

Рис. 12 Минимальный внутренний диаметр шланга

• При необходимости можно удлинить глушитель у OVEM-07/10/14 с помощью

дополнительного элемента ( 11 Принадлежности).

4.3 Электрический монтаж

Предупреждение

Применяйте только такие источники тока, которые обеспечивают надежную

электроизоляцию рабочего напряжения согласно IEC/DIN EN 60204-1. Также

соблюдайте общие требования по работе с системами сверхнизкого напряжения (PELV)

в соответствии с IEC/DIN EN 60204-1.

Внимание

Большая длина кабелей для передачи сигнала снижает помехоустойчивость.

• Обеспечьте, чтобы сигнальные линии всегда имели длину менее 30 м.

• Обеспечьте, чтобы рабочее питающее напряжение составляло 24 В пост. тока ± 15 %.

В случае превышения допустимого напряжения переключения возможно разрушение

электромагнитных катушек и электрических компонентов.

• Присоедините розетку кабеля к штекеру aE.

• Выполните кабельное подсоединение вакуумного всасывающего сопла, как показано

в Рис. 13.

Штекер

2)

M12, 5-контактный

Контакт Цвет оболочки

провода

1)

Назначение

5

2

3

4

1

1

Коричневый (BN)

Питающее напряжение +24 В пост. тока

2

Белый (WH)

Дискретный вход на вакуум ВКЛ/ВЫКЛ

3

Синий (BU)

0 V

4

Черный (BK)

Дискретный выход (Out)

3)

5

Серый (GY)

Дискретный вход импульса сброса
ВКЛ/ВЫКЛ

1) При использовании штекерной розетки с кабелем согласно комплекту принадлежностей
2) Момент затяжки не более 0,3 Нм
3) Контакт 4 на устройствах без датчика вакуума не задействуется

Рис. 13 Назначение контактов

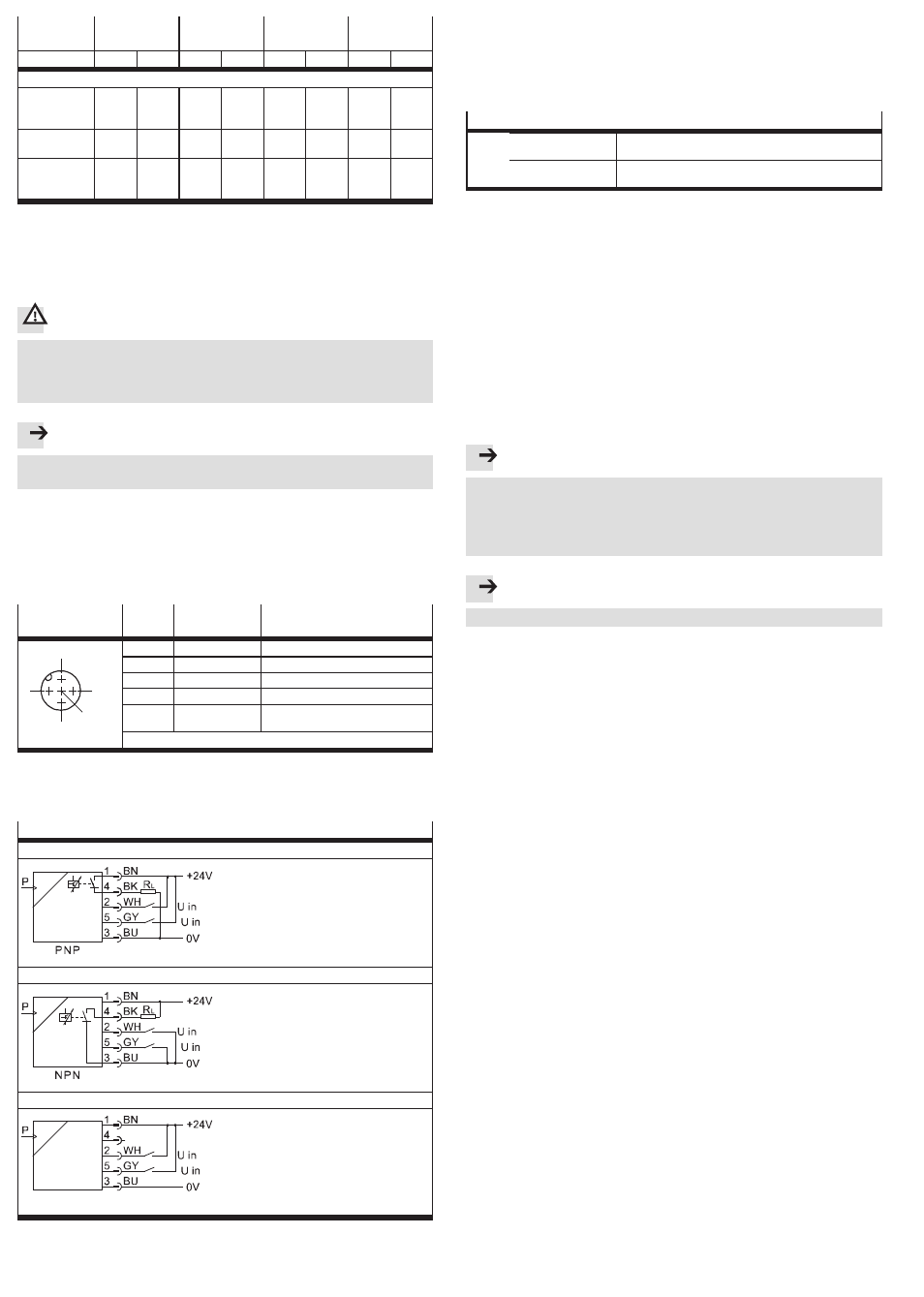

Схемы электрических соединений OVEM-...

OVEM-...-1P

OVEM-...-1N

OVEM без датчика вакуума

Рис. 14 Схемы электрических соединений вакуумного всасывающего сопла

5

Быстрый ввод в эксплуатацию с заводскими настройками

Вакуумное всасывающее сопло поставляется со следующими заводскими настройками:

• Характеристика переключения электрического выхода: Компаратор порогового

значения

• Функция переключающего элемента электрического выхода: NO (normally open =

нормально-разомкнутый контакт, замыкатель)

Заводская установка OVEM-...

Out (Вы-
ход)

Точка переключения (SP)

–0,4 бар

(Фиксированный
гистерезис (HYS)

20 мбар)

Рис. 15 Заводская настройка

Если Вы не хотите использовать заводскую настройку, Вы можете определить точку

переключения для дискретного выхода ( главу 6 "Ввод в эксплуатацию"). Заводская

установка не может быть возобновлена.

6

Ввод в эксплуатацию

• Обеспечьте, чтобы в зоне транспортировки заготовки:

– под заготовкой никто не находился

– не было посторонних предметов (например, с помощью защитной решетки).

• Избегайте большой длины шлангов и крупных объемов между вакуумным захватом и

вакуумным всасывающим соплом.

Крупный объем ведет к увеличенному времени вакуумирования и возможным

ошибкам настройки датчика давления.

• При определении требуемого усилия для удержания учитывайте возникающие

ускорения, посторонние воздействия на заготовку и т.п.

Внимание

Случайное нажатие на кнопку EDIT (дольше 2 секунд) может привести к изменению

предустановленного давления переключения.

• Обеспечьте, чтобы нажатие на кнопку EDIT осуществлялось только при наличии

необходимости в этом. Иначе при отсутствующем рабочем давлении установится,

например, давление переключения в 0 бар.

Внимание

Во избежание повреждений кнопки EDIT нажимайте ее только тупым предметом.

6.1 Для нагнетания вакуума:

1. Подайте на подсоединение сжатого воздуха 3 вакуумного всасывающего сопла

рабочее давление.

2. Включите подачу рабочего напряжения.

3. Подайте ток на дискретный вход вакуума ВКЛ/ВЫКЛ

Электромагнитный клапан 2 (-CN, -CE) откроется (на -OE, -ON — закроется).

Сжатый воздух направится через вакуумное всасывающее сопло и создаст

соответствующий вакуум в точке подсоединения вакуума 5. Вакуум можно

регулировать путем изменения рабочего давления.

6.2 Для настройки датчика давления:

Значение настройки датчика давления для контроля вакуума зависит от случая

применения.

Для вакуумного всасывающего сопла имеются предварительные заводские настройки

(заводские настройки

главу 5 "Быстрый ввод в эксплуатацию"). Эти настройки можно

быстро согласовать с настройками приложения посредством программирования точки

переключения.

Программирование точки переключения:

1. Включите подачу рабочего напряжения.

2. Установите желаемую точку переключения (на пр., для состояния "объект захвачен").

3. Удерживайте кнопку EDIT aA > 2 нажатой.

Светодиод Out aB мигает.

4. Отпустите кнопку EDIT aA.

Текущая точка программирования (TP), уменьшенная на функциональный резерв,

сохраняется как точка переключения и принимается в дискретный выход.

5. В ходе тестового запуска проверьте путем изменения давления, переключаются ли

выходы вакуумного всасывающего сопла желаемым образом.

6.3 Для настройки импульса сброса (-CE, -OE):

Вакуумное всасывающее сопло должно находиться в исходном состоянии.

Заготовка должна надежно удерживаться на вакуумном захвате под действием

созданного вакуума.

Интенсивность импульса сброса можно устанавливать.

Интенсивность импульса сброса можно установить с помощью дроссельного винта aJ.

1. Полностью вверните дроссельный винт aJ по часовой стрелке.

Таким способом канал импульса сброса будет закрыт. Импульс сброса

генерироваться не будет.

2. Выкручивайте дроссельный винт, пока не будет достигнута требуемая интенсивность

импульса сброса.

3. Перед вводом в эксплуатацию протестируйте настройки импульса сброса.
