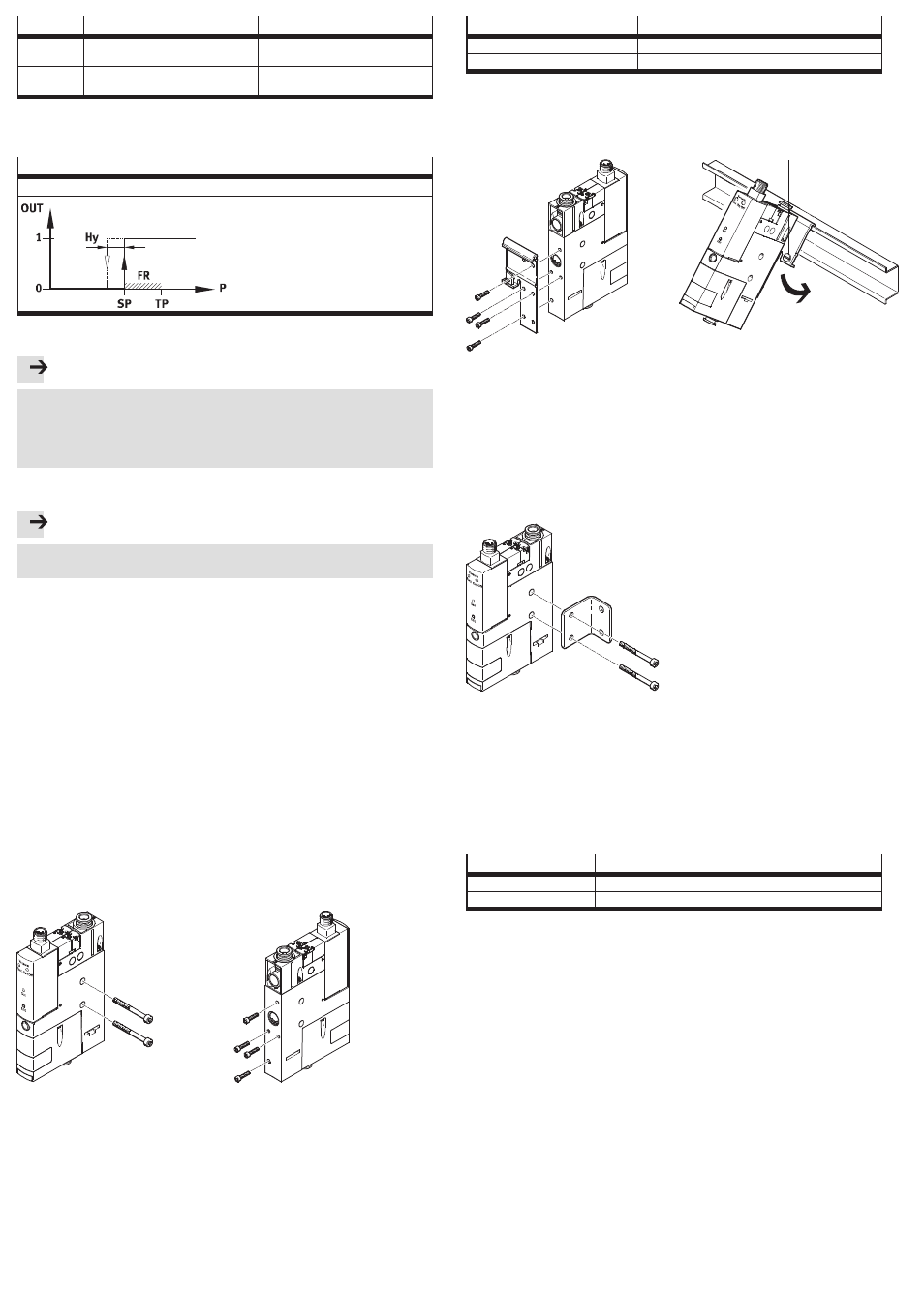

Festo Генератор вакуума OVEM, дюймовый - Инструкция (Страница 3)

Вариант Дискретный выход Дискретные входы
-1P Дискретный выход
с положительным переключением Дискретные входы
с положительным переключением
-1N Дискретный выход
с отрицательным переключением Дискретные входы
с отрицательным переключением
Рис. 5 Варианты дискретного выхода и дискретных входов
2.3 Точка переключения SP и гистерезис Hy
Компаратор порогового значения
NO (нормально разомкнутый контакт, замыкатель)
Рис. 6 Установка точек переключения SP, гистерезис Hy и функциональный резерв FR
Внимание
Точка переключения определяется из давления программирования и функционального
резерва. Из давления программирования вычитается функциональный резерв
(35 % давления программирования) (SP = TP – 0,35*TP). На пр., при давлении
программирования в –0,5 бар устанавливается точка переключения в –0,33 бар.
Гистерезис имеет фиксированное значение.
3 Условия безопасного применения изделия
Внимание
Неправильное обращение с устройством может привести к сбоям в работе.
• Обеспечьте выполнение приведенных ниже требований.
• Сверяйте предельные значения, приведенные в данном Руководстве по эксплуатации,
с предельными значениями в конкретном случае применения (например, значения
для рабочей среды, давления, усилия, моментов, температуры, массы, скорости,
рабочего напряжения, расхода).
• Учитывайте окружающие условия в месте эксплуатации изделия.
• Принимайте во внимание предписания профсоюзов, Службы технического надзора,
Союза немецких электротехников (VDE) или соответствующих государственных норм.
• Удалите все элементы транспортной упаковки, такие как защитный воск, полиамидная
плёнка, полиэтиленовые колпачки, картон (за исключением закрывающих элементов
пневматических присоединений).
Упаковка пригодна для утилизации по виду материала (исключение составляет
промасленная бумага, которая утилизируется как "остальной мусор").
• Применяйте устройство в том виде, в каком оно было поставлено. Самовольная
модификация устройства запрещена.
4 Монтаж
Монтажное положение - любое. Монтируйте вакуумный всасывающее сопло со шлангами
таким образом, чтобы в нем не скапливался конденсат из пневматических магистралей.
4.1 Механический монтаж
Непосредственное крепление
Рис. 7 Непосредственное крепление
• Закрепите вакуумное всасывающее сопло на предусмотренном для этого месте с
помощью двух винтов (размер крепежных винтов Рис. 8), момент затяжки не более
2,5 Нм.
Рекомендуется использовать соответствующие подкладные шайбы.
или
• Закрепите вакуумное всасывающее сопло с тыльной стороны с помощью 4 винтов M3,
момент затяжки не более 0,8 Нм.
OVEM Размер крепежныхвинтов
05/07/10 M5
14 M4
Рис. 8 Размер крепежных винтов
Монтаж с принадлежностями
с креплением защитной шины
1
Рис. 9 Крепление защитной шины
1. Закрепите защитную шину на нижней стороне вакуумного всасывающего сопла с помо-
щью 4 винтов M3, момент затяжки не более 0,8 Нм.
2. Подвесьте вакуумное всасывающее сопло к защитной шине и надавите на него в
направлении стрелки.
3. Закрепите винтом 1 вакуумное всасывающее сопло на защиной шине с моментом
затяжки не более 1 Нм.
с крепежным уголком
Рис. 10 Крепежный уголок
• Закрепите вакуумное всасывающее сопло на предусмотренном для этого месте с
помощью двух винтов (размер крепежных винтов Рис. 8), момент затяжки не
более 2,5 Нм.
Рекомендуется использовать соответствующие подкладные шайбы.
Кроме того, вакуумное всасывающее сопло может монтироваться на P-коллекторе с не
более чем 8 местами. Информация по монтажу Руководство по монтажу OABM-P-….
OVEM-... Вид крепления
Q-/-G- с помощью винтов или принадлежностей, Принадлежности
-P- с помощью P-рейки, Принадлежности
Рис. 11 Признак типа крепления
4.2 Пневматический монтаж
• Соедините штуцеры QS (-QS, -QO, -PL, -PO) соответствующими шлангами.
Рекомендуется использовать шланг типа PUN.
• При выборе шлангов для присоединения вакуумного всасывающего сопла с
резьбовыми подключениями (-GN, -GO) соблюдайте приведенные в Рис. 12
минимальные внутренние диаметры для шлангов.
