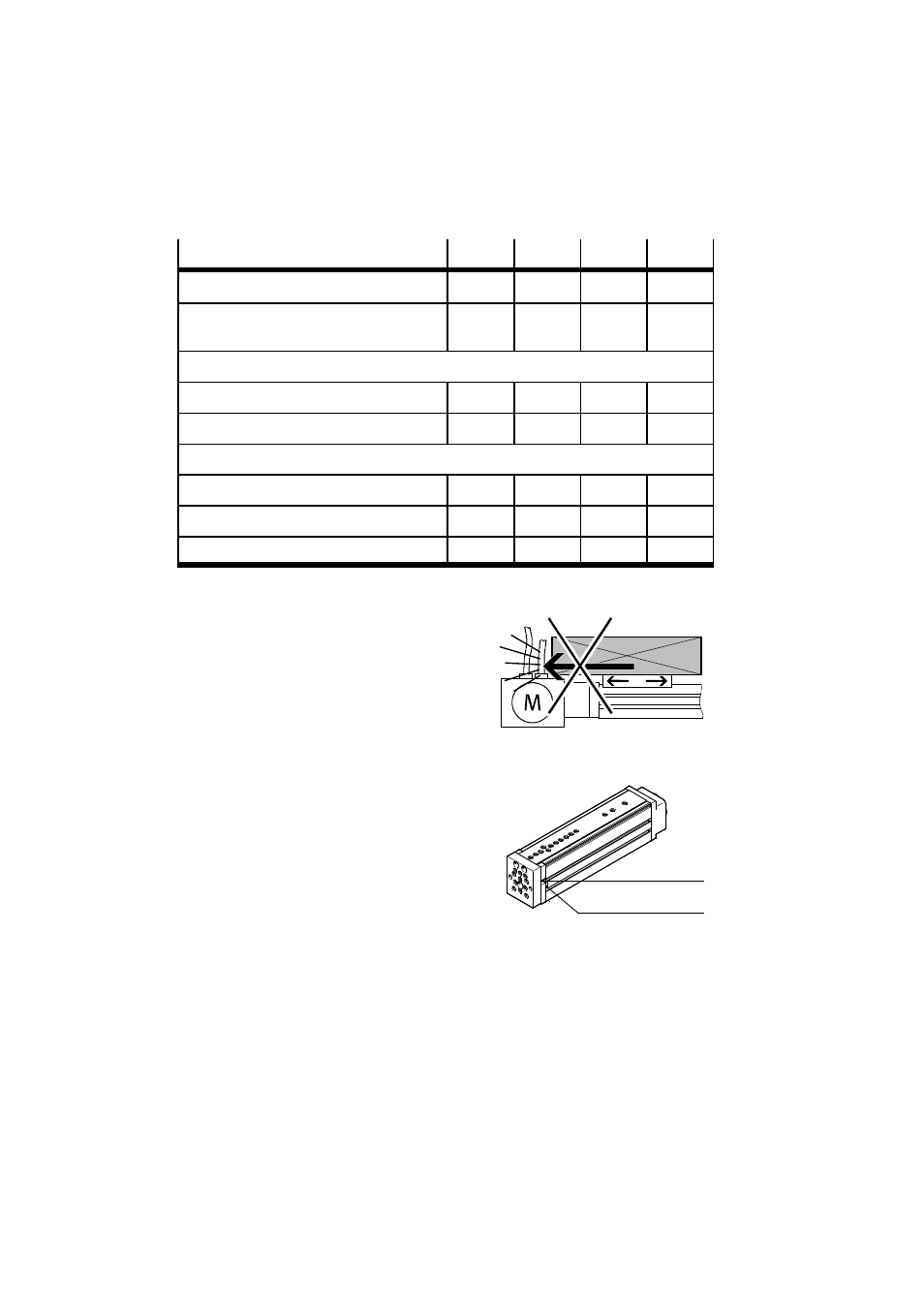

EGSL

Festo EGSL 1011a Русский

10

EGSL-...

35

45

55

75

Винт

(A)

M4

M5

M5

M6

Центрирующая втулка

(B)

[мм]

7x3

(ZBH-7)

7x3

(ZBH-7)

7x3

(ZBH-7)

9x4

(ZBH-9)

Мин. глубина ввинчивания

– Направляющая

[мм]

3,6

4,5

4,5

5,4

– Передняя плита

[мм]

4,8

6

6

7,2

Максимальная глубина ввинчивания

– Направляющая

[мм]

7,4

10,8

10,8

12,4

– Передняя плита

[мм]

8,4

8,4

8,5

12,9

Момент затяжки

[Нм]

2,9

5,9

5,9

9,9

Рис. 7

Если полезная нагрузка выступает за пределы
каретки в продольном направлении:

S Убедитесь, что полезная нагрузка не задевает

мотор.

Монтаж электрических элементов

При использовании датчиков положения:

S Проведите датчики положения через

отверстие aC на крышке корпуса в верхний

паз для датчиков.
Кабель датчика положения можно отвести
через поперечный паз (C) в нижний паз.

Для защиты от бесконтрольного прохождения
конечных положений:

S Проверьте, требуются ли дополнительные концевые выключатели

.

S Учитывайте, что в результате этого полезный ход уменьшается

(

Данные каталога, www.festo.com/catalogue).

Рис. 8

Рис. 9

aC

(C)
