Инструкция по эксплуатации Festo Стандартный цилиндр с датчиком перемещения DNCI
Страница 9
DNCI
Festo DNCI 0907c Русский
9
В случае применения цилиндра DNCI в качестве измерительного цилиндра:
S
Вверните дроссели с обратным клапаном GRLZ или GRLA непосредственно
в соответствующие подводы сжатого воздуха.
Дроссели с обратным клапаном позволяют осуществлять регулировку скорости.
В случае применения цилиндра DNCI с электрон-
ным регулированием:
Примечание
S Учитывайте инструкции по монтажу
и указания, относящиеся специально
к цилиндру DNCI, в описаниях по
контроллеру позиционирования.
S

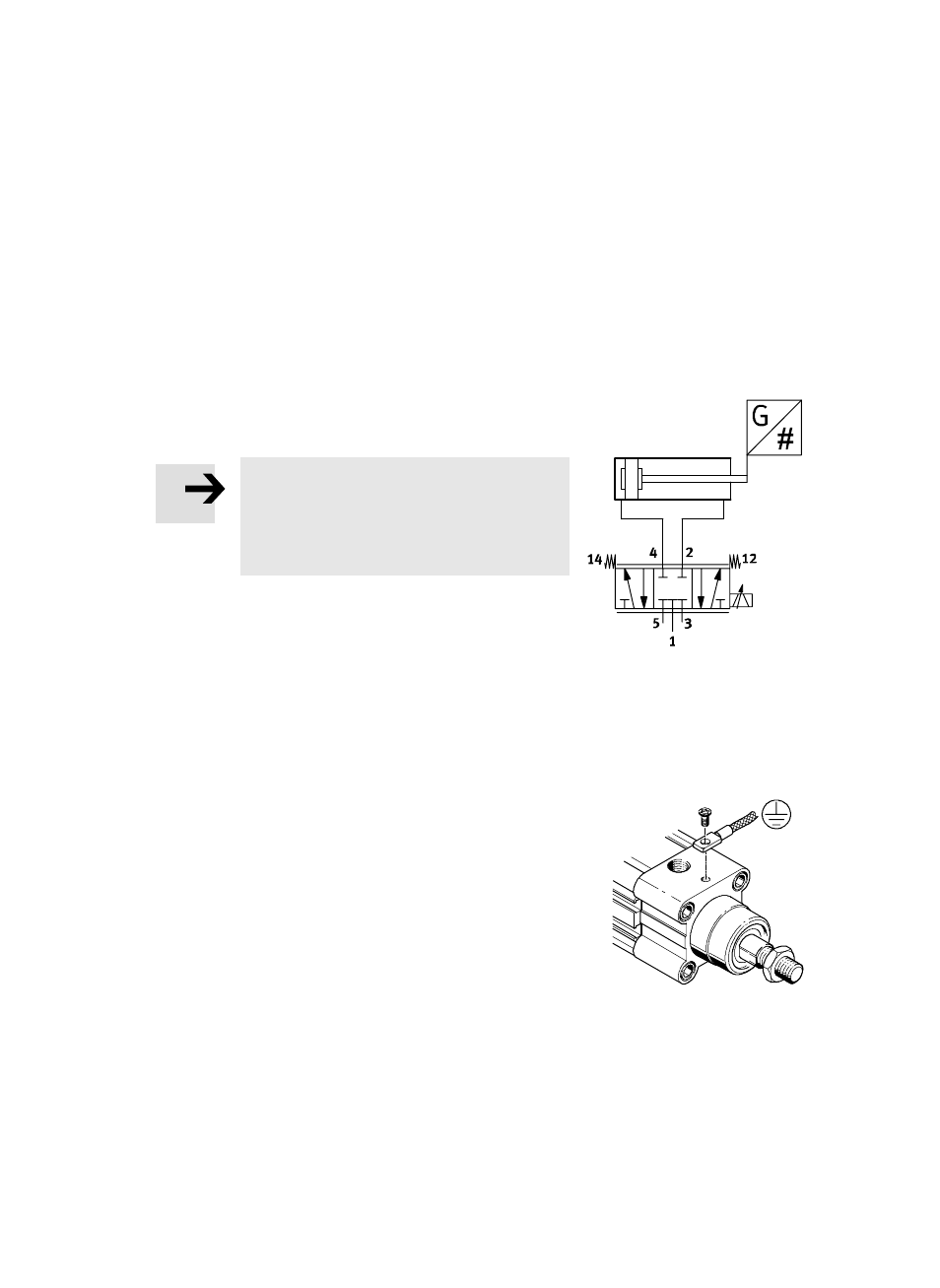

Используйте пропорциональный клапан MPYE
для управления цилиндром DNCI.
Пропорциональный клапан в совокупности
с контроллером обеспечивает необходимое
перемещение с помощью разности давления
в полостях цилиндра.
Монтаж датчиков
S
Избегайте постороннего влияния от магнит-
ных или ферритовых элементов вблизи
измерительной головки (прибл. 100 мм).
Тем самым обеспечивается функциониро-
вание датчика без влияния каких-либо помех.
S
Вкрутите поставляемый в комплекте саморез
в отверстие для подключения заземления 9.
Благодаря этому обеспечивается надежный
электрический контакт, несмотря на анодиро-
ванное покрытие.
S
Соедините место подключения заземления низкоомным проводом (короткий провод
с большим поперечным сечением) с потенциалом «земли».
Рис 9
Рис 10
