DNCI
Festo DNCI 0810b ٛٛ
24
使用带电子控制的 DNCI 时：
S 按照定位控制器的说明用连接电缆为测量系统接线。
将 DNCI 用作定位气缸时：

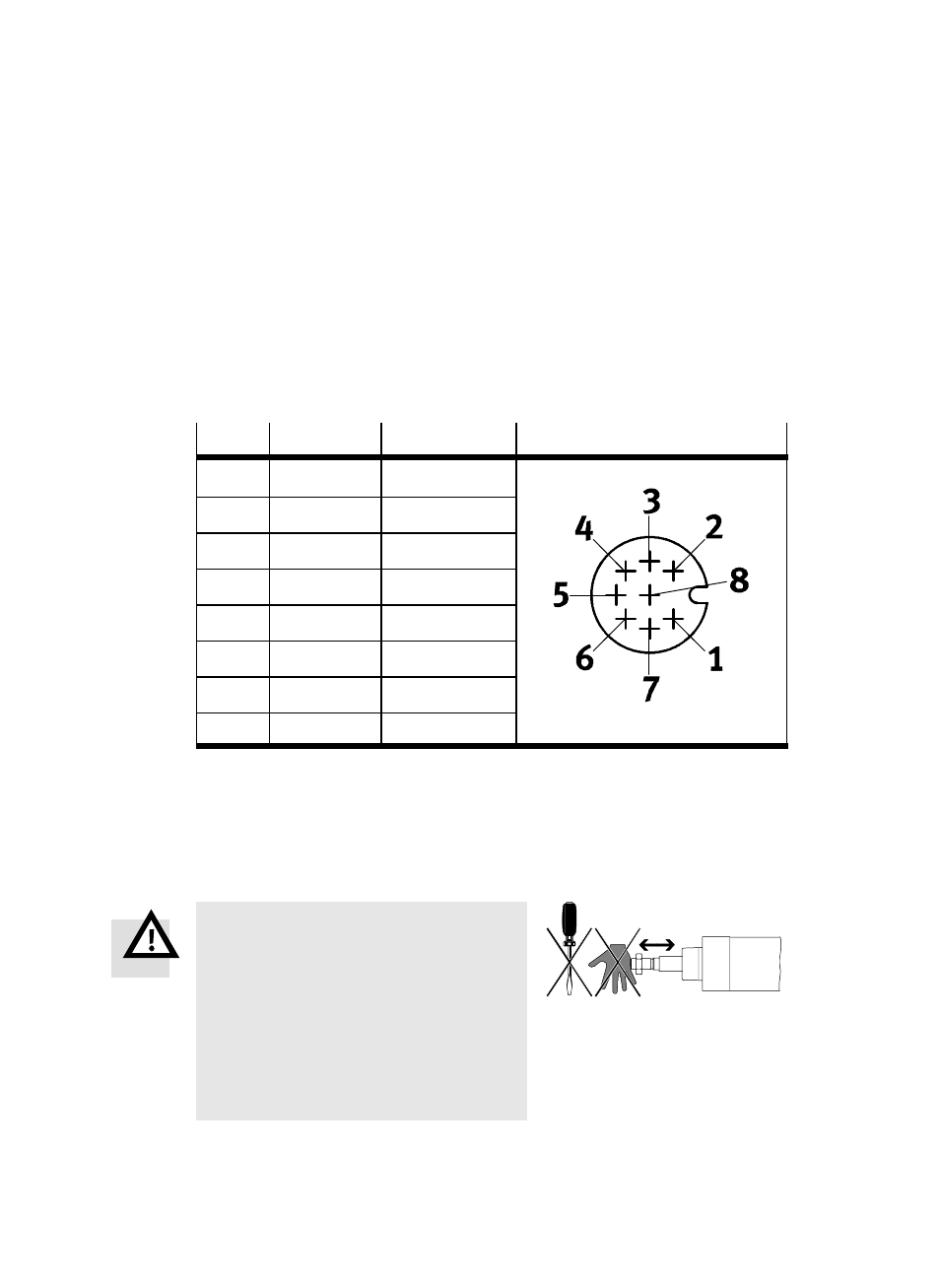

S 按下表为测量系统接线：
针脚 线芯颜色 名称 针脚分配（插头视图）
1 黑色 +Ub
2 棕色 0 V
3 红色 正弦信号 ＋
4 橙色 正弦信号 -
5 绿色 余弦信号 -
6 黄色 余弦信号 ＋
7 屏蔽 屏蔽/地线
8 – n.c.（未连接）
图 11
6 调试
警告
失控的快速运动部件可能使处在 DNCI 工
作范围内的人员受伤。
S 请确保无人把手伸入工作负载的移动范
围（例如使用护栏）。如果正确地加以
防护，则仅当达到完全静止状态后才能
接触到 DNCI。
S 请确保无任何异物伸入工作负载的移动
范围。
图 12
