DNCI
Festo DNCI 0810b
22

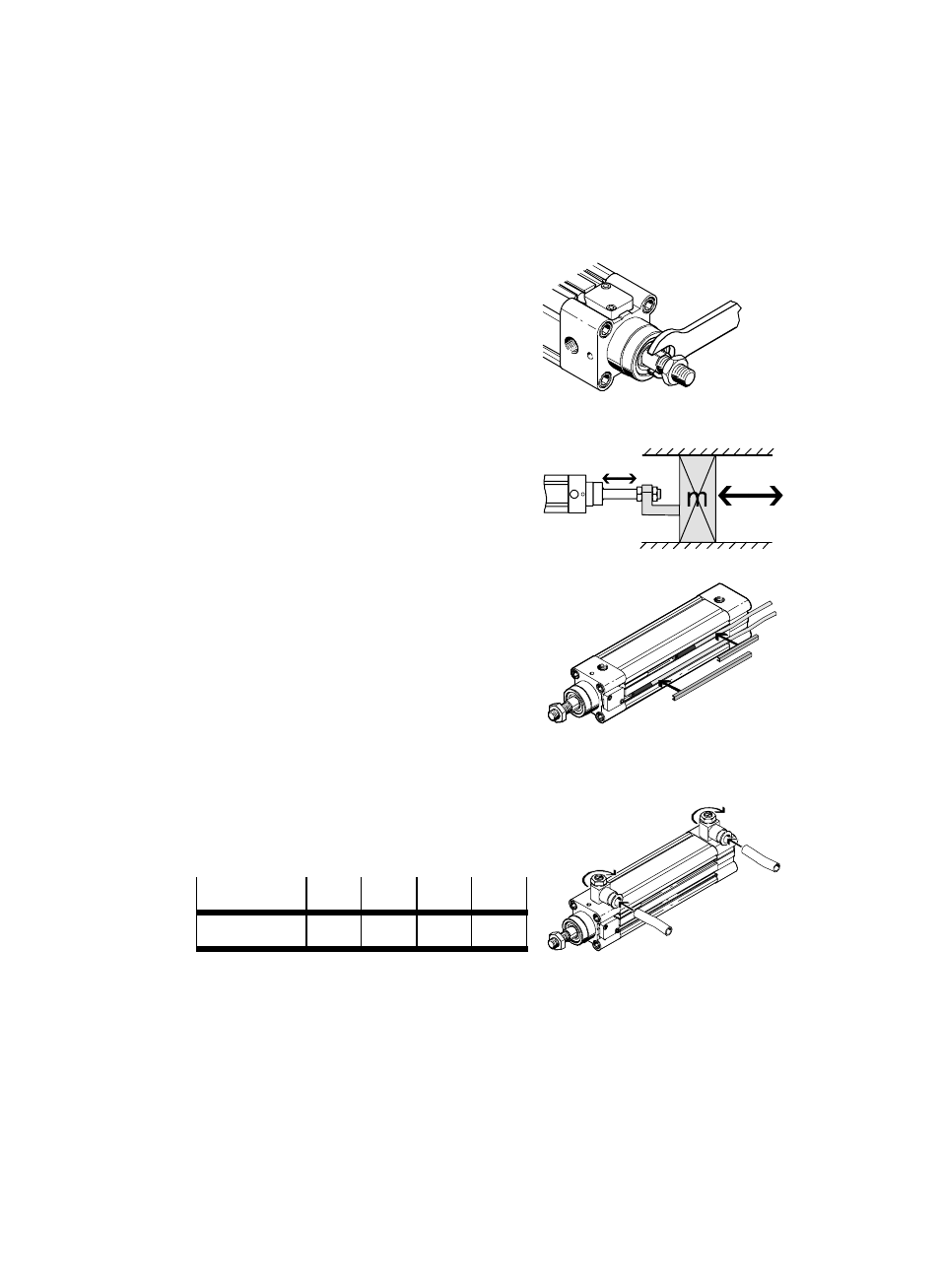

在活塞杆上安装附件时:
S
请使用以下元件:
– 请仅使用活塞杆螺纹。
– 用于顶住活塞杆的柱销 7(仅在收进
的终端位置)。作用在轴承上的最大
扭矩不得超过 0.05 Nm。
– 工作负载的外部导轨。这可以避免在
活塞杆上产生横向负载。
横向负载会使测量结果错误,并可能
损坏测量系统。
加装接近开关时:
S
将接近开关置入安装槽内。
槽上的覆盖条用于固定电缆并保护其不
受脏污。
S
请按’附件’一章的说明在所有未使用的槽
上盖上覆盖条(防止脏污)。
气动安装
S
除去气接口上的密封件。
S
将 DNCI 接到气接口上。
DNCI-...
32
40
50
63
接口螺纹
G1/8
G1/4
G1/4
G3/8
图 24
图 20
图 21
图 22
图 23
