DNCI
Festo DNCI 0810b Русский
10
В случае применения цилиндра DNCI с электронным регулированием:
S
Соедините разъем измерительной системы с соединительным кабелем согласно опи-
санию, прилагающемуся к контроллеру позиционирования.
В случае применения цилиндра DNCI в качестве измерительного цилиндра:
S
Соедините разъем измерительной системы с кабелем следующим образом:

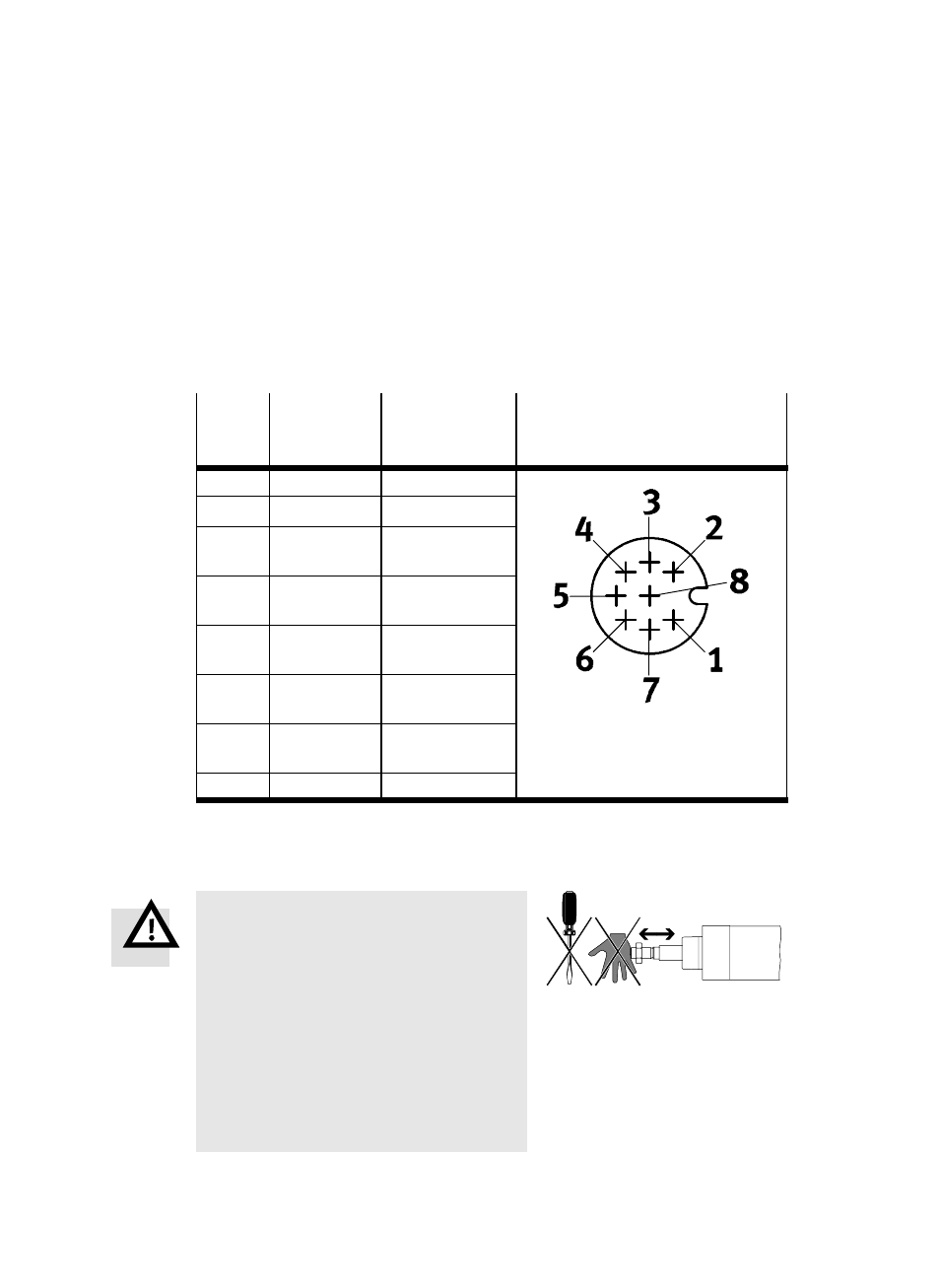

Контакт
Цвет оболоч-
ки провода
кабеля
Обозначение
Распределение контактов (вид со
стороны штекерного разъема)
1
черный
+Ub
2
коричневый
0 В
3
красный
Сигнал
синусоидальный +
4
оранжевый
Сигнал
синусоидальный –
5
зеленый
Сигнал
косинусоидальный –
6
желтый
Сигнал
косинусоидальный +
7
Экран
Экранирование/
«земля»
8
–
не подключен
Рис 11
6
Ввод в эксплуатацию
Предупреждение
Быстродвижущиеся детали могут травмировать
людей, находящихся в зоне работы цилиндра
DNCI.
S Обеспечьте условия, чтобы никто не смог
попасть в зону перемещения полезной
нагрузки (напр., с помощью защитной
решетки). При правильной защите, доступ
к цилиндру DNCI открывается лишь после
полной его остановке.
S Проверьте, что посторонние предметы не
выступают в зоне перемещения рабочей
массы.
Рис 12
