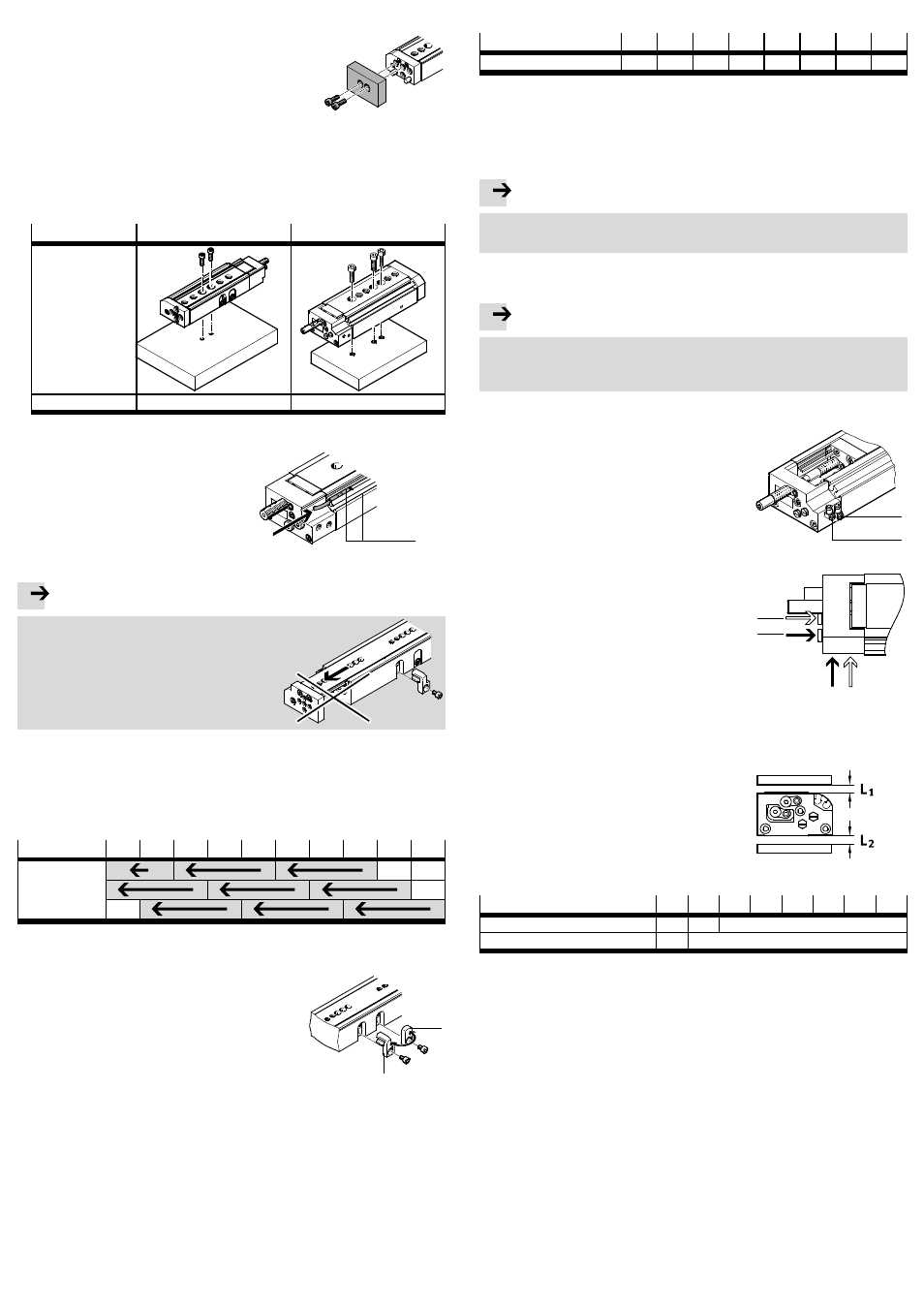

• Vrid två skruvar för att fästa arbetslasten:
– i frontplattan eller
– i släden.
Fig. 5
Montera DGSL:
• Använd centreringshylsor (
tillbehör under www.festo.com/catalogue).
• Kontrollera om adapterplattorna i Festos byggsats för flera axlar behövs.
• Fäst DGSL med de angivna minimiantalet skruvar. (
Tabell Fig. 6).
De genomgående hålen blir tillgängliga när sliden skjuts till inkört ändläge.
Slag
< 50 mm
Slag
› 50 mm
Basytemontage med
– Gängade hål
– Genomgående hål
Minsta antal skruvar
två
tre
Fig. 6
För slidens positionsbestämning:
• Placera lägesgivaren i spåren
9.
Vid DGSL-4 är endast lägesgivare
SM
T-10 tillåtna.
• Med DGSL-4/-8 används med fördel
det nedre spåret.
Fig. 7
9
Grovjustering av ändlägena:
Information
Om sliden körs utan fast anslag kan
det göra att DGSL förstörs.
• Säkerställ att sliden alltid stannar i
inkört ändläge när det fasta ansla-
get är demonterat.
Fig. 8
1. Skjut sliden till inkört ändläge.
2. Skruva ur fästskruvarna till det fasta anslaget och den erforderliga blindadap-
tern
aD ( Fig. 10).
Slaglängden kan reduceras med max. 2 standardslaglängder (vid DGSL-…-E kan
standardslagområdet inte täckas helt).
Slaglängd
0
10
20
30
40
50
80
100
150
200
Slagreducering
1)
Fig. 9
1)
Ej vid DGSL-…-E
3. Skifta plats på det fasta anslaget
6 och blindadap-
tern
aD.
4. Sätt tillbaka och dra åt fästskruvarna. Åtdragnings-
momentet sammanfattas i följande tabell
(
Fig. 11).
Fig. 10
aD
6
DGSL
4
6
8
10
12
16
20
25
Åtdragningsmoment
[Nm]
0,76
1,3
1,3
2,9
2,9
6
9
9
Fig. 11
5. Utför fininställningen av ändlägena vid dämpningselementen
(
6 idrifttagning).
5.2 DGSL-…-N utan dämpningselement
Information
Om DGSL-…-N drivs utan dämpning leder det till att DGSL förstörs.
• Kontrollera att DGSL endast drivs med dämpning.
Dämpningselement för att i efterhand kompletteringsutrusta dämpningen kan
efterbeställas och monteras in i DGSL (
10 Tillbehör).
Information
• Kontrollera att följande angivelser följs:
– högsta tillåtna anslagskraft (
12 Tekniska data),
– Användning av skyddsanordningar (t.ex. Skyddskåpa
10 Tillbehör).
5.3 Pneumatisk montering
• Använd strypbackventiler för att ställa in slidens
hanstighet.
De skruvas in direkt i tryckluftsanslutningarna.
Vid storlek DGSL-4/-6 möjliggör L-formade
strypventiler på luftanslutningens framsida obe-
gränsad tillgång till dämpningsinställningen
(
Tillbehör under www.festo.com/catalogue).
Fig. 12
aA
aJ
• Ta bort transportskydden från tryckluftsanslut-
ningarna.
• Anslut tryckluftsanslutningarna:
–
aJ inkörning
–
aA utkörning
Anslutningsgängorna måste tätas. De alterna-
tiva anslutningarna
aB och aC till de tryckluftsan-
slutningar som integrerats från fabriken har pre-
fabricerat vid DGSL. är förslutna med blindplug-
gar.
Fig. 13
aA
aB
aJ
aC
5.4 Elektrisk montering
Vid lägesavläsning med cylindergivare:
• Observera minimiavstånden L
1
och L
2
mellan
statiska eller rörliga ferritiska massor och läges-
givarna (
Fig. 14).
På så sätt undviks felkopplingar på grund av
främmande inverkan.
Fig. 14
DGSL
4
6
8
10
12
16
20
25
L1 till ferritiska material
[mm]
5
5
0
L2 till ferritiska material
15
0
Fig. 15
