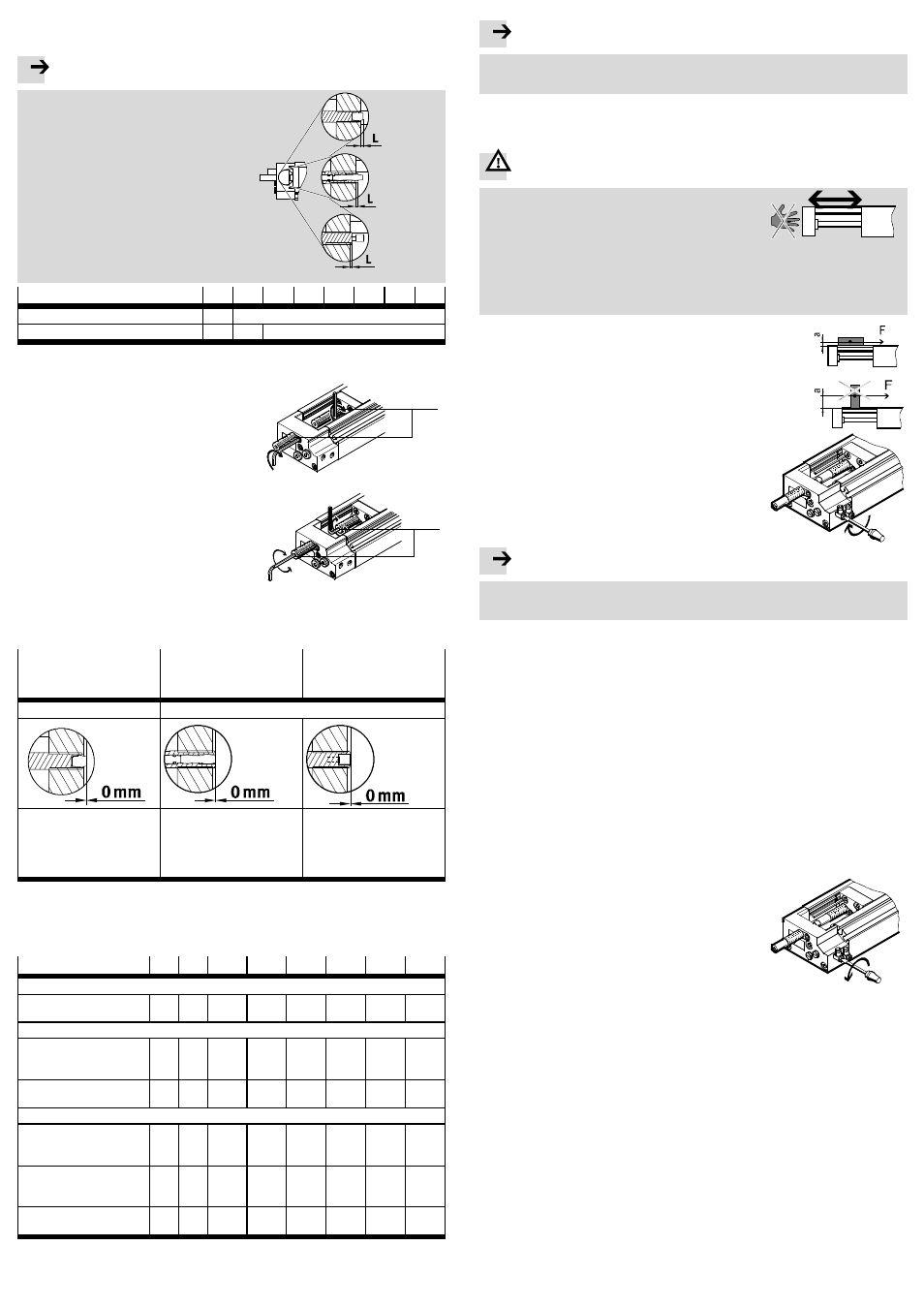

Ввод в эксплуатацию
6.1 Подготовка к вводу в эксплуатацию
Примечание
• Обеспечьте соблюдение следующих
условий:
– не происходит опускания ниже по-
казателя расстояния L демпфирую-
щего элемента (заводская на-
стройка) (
Fig. 16 и Fig. 17).
Выход за нижний предел заводских
настроек вызывает поломку
направляющей.
– при всех работах по регулировке
все канавки ниток резьбы демпфи-
рующего элемента должны быть в
контакте (использоваться).
Fig. 16
DGSL-…-E
DGSL-…-P
DGSL-…-P1
DGSL-…-Y3
DGSL-…-Y11
DGSL
4
6
8
10
12
16
20
25
Расстояние L для DGSL-…-E/-P/-P1
[мм] 1
1,5
Расстояние L для DGSL-…-Y3/-Y11
[мм] –
–
1,5
Fig. 17
Для тонкой настройки конечных положений:
1. Ослабьте зажимной элемент
aE.
2. Вручную установите каретку в нужное
конечное положение.
Fig. 18
aE
3. Поворачивайте демпфирующий элемент
1 с помощью шестигранного ключа до
тех пор, пока не будет достигнута
конечная позиция (
Fig. 20).
При этом следует соблюдать макс.
крутящий момент (
Fig. 21).
4. Снова затяните зажимной элемент до
упора с указанным далее моментом
затяжки (
Fig. 21).
Fig. 19
1
DGSL-…-E, DGSL-…-P
с резиновым буфером
DGSL-…-P1
с резиновым буфером
и упорной втулкой
DGSL-…-Y3, DGSL-…-Y11
с амортизатором
1)
без металлического упора
с металлическим упором
Резиновыйбуфер касается
каретки.
Упорная втулка касается
каретки (преодолев усилие
демпфирования)
Корпус
амортизатора/редукционная
втулка (для DGSL-…-Y11)
касается каретки (преодолев
усилие амортизатора)
1)
В случае превышения макс. крутящего момента для внутреннего шестигранника на DGSL-…-Y3
шестигранник в амортизаторе проворачивается. Макс. крутящий момент приведен в следующей
таблице (
Fig. 21).
Fig. 20
DGSL
4
6
8
10
12
16
20
25
Для всех DGSL
Момент затяжки
зажимного элемента
[Н·м]
0,15
0,2
0,3
0,8
1,2
2,5
2,5
3,5
Только для DGSL-…-Y3
Макс. крутящиймо-
мент внутреннего
шестигранника
[Н·м]
–
–
0,5
0,8
2,2
5
8
13
Тип амортизатора
DYSW-…-Y1F
–
–
4-6
5-8
7-10
8-14
10-17
12-20
Только для DGSL-…-Y11
Макс. крутящиймо-
мент редукционной
втулки
[Н·м]
–
–
–
0,8
2,2
5
8
13
Макс. крутящиймо-
мент внутреннего
шестигранника
[Н·м]
–
–
–
0,5
0,8
2,2
5
8
Тип амортизатора
DYSW-…-Y1F
–
–
–
4-6
5-8
7-10
8-14
10-17
Fig. 21
Примечание
Точную позицию каретки необходимо проверить при тестовом запуске под
действием сжатого воздуха и при необходимости скорректировать.
6.2 Процедура ввода в эксплуатацию
Перед каждым вводом в эксплуатацию и в процессе эксплуатации:
Предупреждение
Проследите за тем, чтобы в зоне перемещения
привода
– не было возможности доступа к перемещае-
мым элементам на пути их движения (напри-
мер, установив защитную решетку);
– отсутствовали посторонние предметы (напри-
мер, шестигранный ключпри настройке пози-
ции конечного положения под давлением).
Fig. 22
•
Поместите полезную нагрузку на каретку
DGSL таким образом, чтобы опрокидываю-
щий момент от воздействия динамического
усилия F и плеча рычага a оставался мини-
мальным.
Fig. 23
• Поверните оба предвключенных дросселя с
обратным клапаном
– сначала полностью в сторону закрытия,
– затем снова выкрутите на один оборот.
Fig. 24
Примечание
• Убедиться в том, что условия эксплуатации соответствуют разрешенным
диапазонам.
1. Подайте воздух к приводу следующим образом:
– Обеспечьте подвод воздуха к приводу,
плавно подавая воздух на одну
сторону.
Для плавной подачи давления в начале работы служит клапан плавного
пуска HEL.
Каретка движется в конечное положение.
2. Выполните тестовый запуск с перемещаемой нагрузкой.
3. Во время тестового запуска проверьте, требуется ли корректировка
следующих характеристик:
– скорость и ускорение перемещаемой нагрузки;
– позиция конечных положений;
– масса полезной нагрузки;
– позиция бесконтактных датчиков.
В данном случае изменения следует выполнять только при неподвижной
каретке.
4. Медленно выкручивайте дроссели с обратным
клапаном до тех пор, пока не будет установлена
желаемая скорость каретки.
При этом
не должна превышаться максимально
допустимая скорость (
12 Технические характе-
ристики).
Каретка должна точ но достич ь конеч ного поло-
жения, но без жесткого удара.
Слишком сильный удар приводит к отскоку ка-
ретки из конечного положения.
Fig. 25
При отчетливом звуке сильного удара каретки:
5. Прервите тестовый запуск.
Причинами для сильного удара могут быть:
– слишком большая перемещаемая нагрузка;
– слишком высокая скорость каретки;
– отсутствие пневматического демпфирования на стороне выхлопа;
– слишком слабое демпфирование (с возможностью настройки для
DGSL-…
-P1).
6. Устраните вышеназванные причины.
7. Повторите тестовый запуск.
После выполнения всех необходимых корректирующих действий:
8. Завершите тестовый запуск.
9. Окончательно закрепите бесконтактные датчики.
