Stötdämpare YSR-C

Svenska

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1

Funktion och användning

Stötdämparen YSR-C är fylld med hydraulolja.
Massans anslag påverkar undanträngningen av olja via en vägberoende strypventil.
Rörelseenergin omvandlas till värmeenergi. En tryckfjäder återställer kolvstången.
YSR-C är avsedd för att fånga upp massakrafter. Den är anpassad för belastning i
axiell riktning. Inom de tillåtna belastningsgränserna fungerar YSR-C även som
anslag genom dämpningselementet.
YSR-C är

inte avsedd att användas i fuktig miljö.

2

Förutsättningar för korrekt användning av produkten

Information

Felaktig hantering kan leda till felfunktioner.
• Se till att anvisningarna i det här avsnittet alltid följs.

• Jämför gränsvärdena i den här bruksanvisningen med din aktuella applikation

(t.ex. krafter, frekvenser, massor, temperaturer, hastigheter).
Endast när belastningsgränserna följs kan YSR-C användas enligt gällande
säkerhetsriktlinjer.

• Ta hänsyn till rådande omgivande förhållanden.
• Följ de bestämmelser som gäller där produkten används (t.ex. från bransch-

organisationer eller nationella myndigheter).

• Använd YSR-C i originalskick utan några som helst egna förändringar.

3

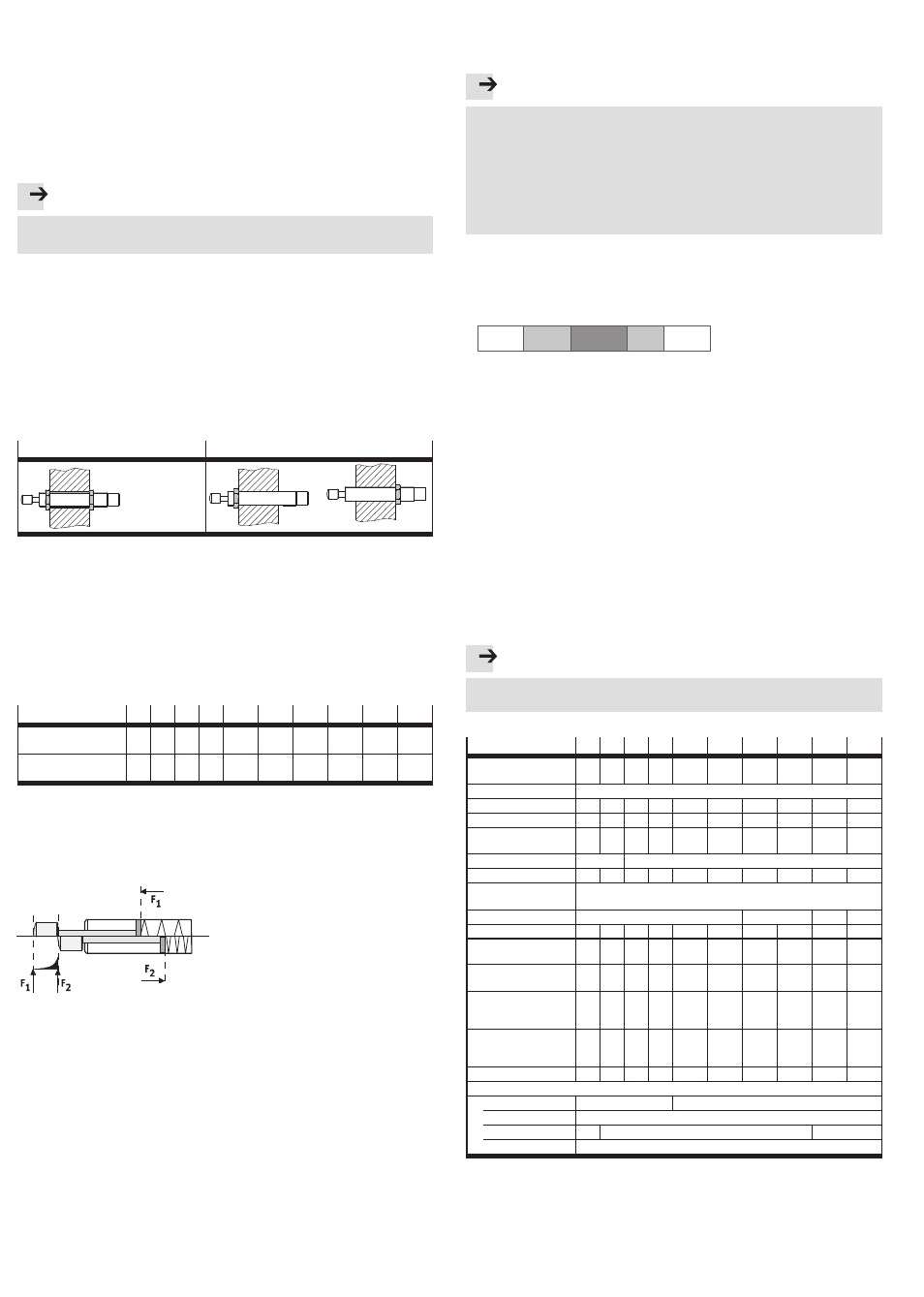

Montering

• Välj passande monteringsvariant för din applikation.

Hål

Gänga (genomgående)

Fig. 9

Om den tillåtna anslagskraften överskrids:
• Använd ytterligare ett fast anslag för stötdämparen.
• Placera YSR-C med hänsyn till följande punkter:

– Massan ska träffa dämpningselementet axiellt

4 ( Fig. 1)

(max. avvikelse 5°,

Fig. 2).

– Ett externt anslag

7 ( Fig. 3) förhindrar att YSR-C överbelastas genom

ökade massakrafter och ger dessutom ett precist ändanslag (

Fig. 3).

• Dra åt låsmuttrarna

2 ( Fig. 1) enligt valt monteringssätt.

Följ nedanstående åtdragningsmoment:

YSR-C

4-4 5-5 7-5 8-8 10-10 12-12 16-20 20-25 25-40 32-60

Min. mått för
ext. avstånd k

6

[mm]

4,6

6,3

7,8

8,8

11

13

17

21

22,5

28

Max. Åtdrag-
ningsmoment

2

[Nm]

1

2

3

5

8

20

35

60

80

100

Fig. 10

4

Idrifttagning

• Följ tillåtna värden för

– Inkörningskraft (F2) (

Tekniska data Fig. 13 )

– Returkraft (F1) (

Tekniska data Fig. 13)

Fig. 11

• Inkörningskraften (F2) krävs för att

köra stötdämparen exakt till det
bakre ändläget. Vid en extern ändlä-
gesposition reduceras detta värde i
motsvarande omfattning.

• Returkraften (F1) får verka maximalt

på kolvstången, så att stötdämparen
körs ut helt (t.ex. föregående
distans).

• Gör en provkörning med den rörliga massan. Börja med låg drifthastighet.
Under provkörningen:
• Accelerera arbetslasten stegvis tills önskad drifthastighet är uppnådd.

Drifthastigheten framgår av beräkningen för din applikation. Vid korrekt ändin-
ställning når stötdämparens kolvstång ändläget (fast anslag) utan hårt anslag.

Stötdämpare YSR-C

Svenska

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5

Manövrering och drift

Vid ändrade driftförhållanden:

Information

Ändringar av arbetslasten kan leda till att massan slår hårt mot ändläget
(lasttoppar).
• Upprepa inställningen av YSR-C (

kapitel “Idrifttagning”).

Gå tillväga enligt följande vid hårt anslag:
• Sänk stöthastigheten och mät dämpningslängden (s)

5 ( Fig. 3) för kontroll

(

Tekniska data Fig. 13 ).

Otillräcklig dämpningslängd är ett tecken på större oljeläckage. YSR-C måste
då bytas ut.

För maximering av YSR-C:s livslängd:
För låg belastning av stötdämparen leder till högre oljeläckage.
• Se till att stötdämparen har en energibelastning från min. 25 % till max. 100 %.

Det rekommenderade området ligger mellan 50 och 80 %.

• Se till att YSR-C belastas enligt följande:

0

25

50

80

100

125 %

D

B

B

C

A

A = olämplig
B = tillåten
C = optimal
D = ej tillåten

Fig. 12

• Observera att hydraulikoljans viskositet avtar under drift på grund av den frik-

tionsvärme som uppstår.
Detta gör att stötdämparen kan slå igenom vid längre drifttid.

Vid temperaturer under 0 °C:
• Observera att återställningstiden för YSR-C blir längre (ca 1 s).

Låga temperaturer gör att hydrauloljans viskositet ökar.

6

Underhåll och skötsel

• Kontrollera om YSR-C läcker olja efter vardera 2 miljoner lastcykler. I samband

med detta rekommenderas en kontrollmätning av dämpningslängden (s)
(

Fig. 3) på YSR-C.

I övrigt behöver inte YSR-C något underhåll.

7

Demontering och reparation

• Se till att YSR-C återvinns på ett miljövänligt sätt (hanteras som miljöfarligt avfall).

YSR-C är fylld med hydraulolja.
Konstruktionen gör att hydraulolja inte kan fyllas på.

8

Tillbehör

Information

• Passande tillbehör finns i vår katalog på webbsidan:

www.festo.com/catalogue

9

Tekniska data

YSR-C

4-4 5-5 7-5 8-8 10-10 12-12 16-20 20-25 25-40 32-60

Dämpningslängd
(s)

5 (

Fig. 3)

[mm]

4

5

5

8

10

12

20

25

40

60

Monteringsläge

Valfritt

Gänga

M6

M8

M10 M12 M14

M16

M22

M26

M30

M37

Stigning

[mm]

0,5

1

1

1

1

1

1,5

1,5

1,5

1,5

Nyckelvid:
Låsmutter

[mm]

8

10

13

15

17

19

27

32

36

46

Stöthastighet

[m/s] 0,05 … 2

0,05 … 3

Produktens vikt

[g]

5

8

16

32

51

74

185

318

600

1220

Omgivnings-
temperatur

[°C]

–10 … +80

Återställningstid

[s]

≤ 0,2

≤ 0,3

≤ 0,4

≤ 0,5

Returkraft F

1

[N]

0,7

0,9

1,2

2,5

3,5

5

6

10

14

20

Inkörningskraft
F

2

[N]

6,5

7,5

10

18

25

35

60

100

140

160

Max. anslags-
kraft i ändläget

[kN]

0,1

0,2

0,3

0,5

0,7

1

2

3

4

6

Max. energi-
förbrukning
per slag

1)

[J]

0,6

1

2

3

6

10

30

60

160

380

Max. energi-
förbrukning
per timme

1)

[kJ]

5,6

8

12

18

26

36

64

92

150

220

Max. massa

1)

[kg]

1,2

1,5

5

15

25

45

90

120

200

400

Material

Hus

Stål, höglegerat

Förzinkat stål

Kolvstång

Stål, höglegerat

Dämpningselement

2)

Polyamid

3)

Tätningar

Nitrilgummi

1)

Angivna tekniska data gäller för rumstemperatur. Vid temperaturer över 80 °C måste max. massa och
energiförbrukningen sänkas med ca 50 %.

2)

Polyacetal

3)

Stål med polyuretan

Fig. 13
