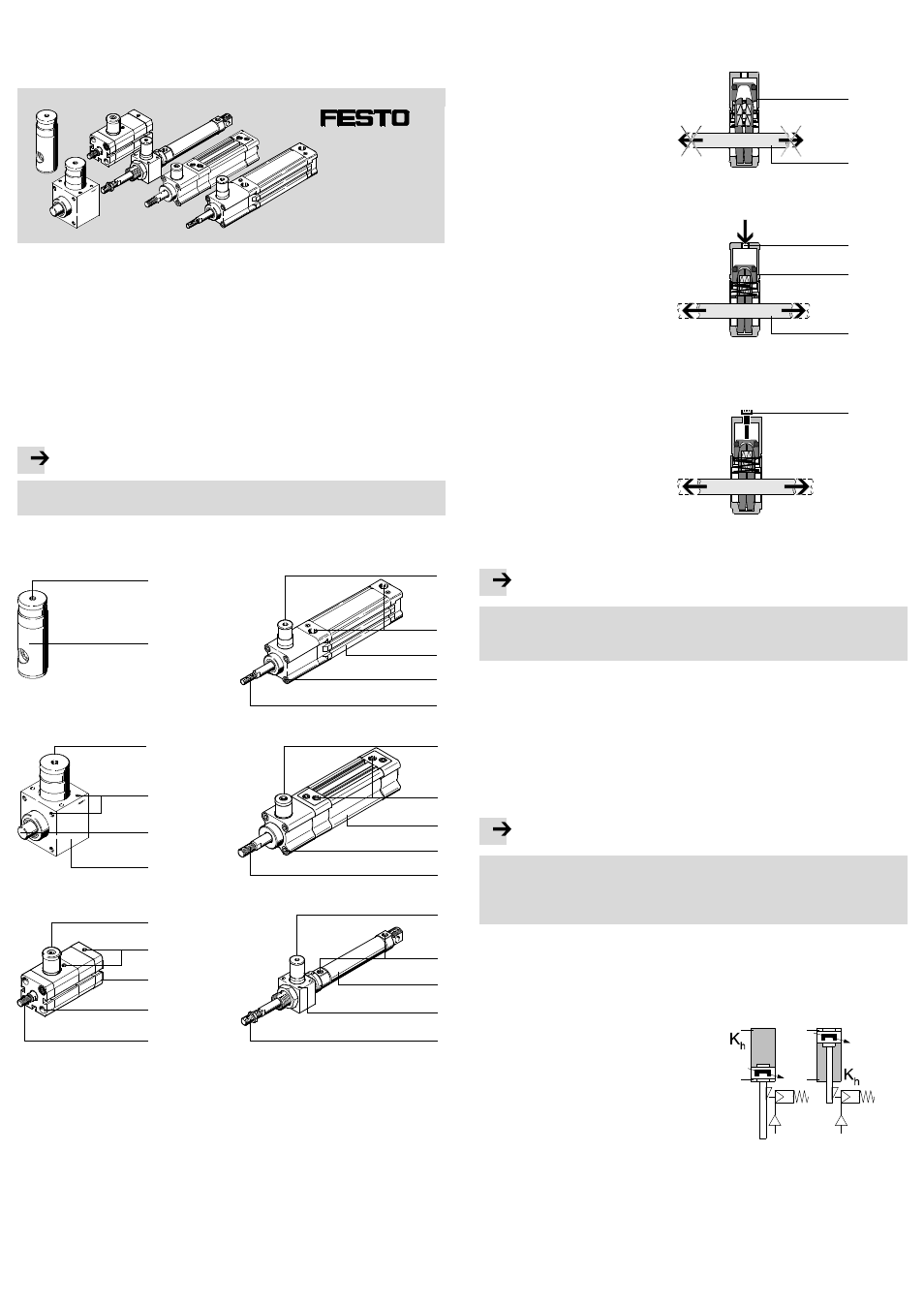

KP, KPE, ADN-…-KP, DNC-…-KP,

DSBC-…-C, DSNU-…-KP

Festo AG & Co. KG

Postfach
D-73726 Esslingen
+49 711 347 0
www.festo.com

Bruksanvisning

8003374
1205f

Original: de

Klämpatron, klämenhet,
cylinder med klämenhet

Svenska

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Information

Montering och idrifttagning får utföras endast av kvalificerad fackpersonal i
enlighet med bruksanvisningen.

Manöverdon och anslutningar

KP

1

2

3

4

5

KPE

DSNU-...-KP

4

6
8

DNC-...-KP

4

6

7

ADN-...-KP

6

7

4

DSBC-...-C

4

6

7

2

8

3

2

8

2

2

8

2

1 Gänga för

– Tryckluftsanslutning eller
– Monteringsskruv

2 Klämpatron (märkning KP eller C)

3 Borrhål och gänga för fastsättning

4 Klämstång (kolvstång eller rund-

material)

5 Klämenhet; hus för fasthållning av

klämpatronen

2

6 Tryckluftsanslutning för cylinder

(ev. med inställningsskruv för änd-
lägesdämpning)

7 Gänga för fastsättning

8 Cylinder med klämenhet

Fig. 1

1

Funktion och användning

Klämpatronen

2 håller fast klämstången 4 (med nyttolast) i valfri position.

Klämma fast klämstången

4

Genom avluftning av klämpatro-

nen

2 pressar en fjäder isär kläm-

backarna. När klämbackarna

tvingas isär snedställs de mot

klämstången

4. Klämstången 4

kläms fast kraftupptagande.

2

4

Fig. 2

Lossa klämmstången

4 pneuma-

tiskt
Genom att trycksätta klämpatro-

nen

2 (tryckluftsanslutning 1),

pressar en kolv ihop klämbackarna

tills de står parallellt. På det sättet

hamnar klämbackarnas borrhål i en

axel med klämstången

4. Kläm-

ningen har lossnat.

Fig. 3

1

2

4

Lossa klämstången

4 manuellt

• Skruva in den bifogade

monteringsskruven

9 (M5

DIN 912 resp. G

Á) i klämpatro-

nens

2 tryckluftsanslutning 1.

Denna trycker samman klämbackarna

via kolven tills klämningen lossnar.

Fig. 4

9

Information

När klämningen lossas manuellt kan klämpatronen

2 skadas.

• Skruva in en monteringsskruv

9 i tryckluftsanslutningen 1 men bara så långt

att klämningen precis lossnar.

Klämpatronen

2 är avsedd för att hålla fast en klämstång 4 (oftast en kolvstång).

Exempel på avsedd användning:

– Hålla eller klämma fast klämstången

4 i valfri position.

– Undvika slaglängdrörelser:

– på grund av variationer i arbetstrycket

– på grund av läckage i tätningar eller ledningar.

Information

Fastklämning är inte tillåtet under rörelse (bromsning). Ökat slitage fram till totalt

funktionsbortfall kan då inträffa.
• Säkerställ att den dynamiska hållkraften alltid är mindre än den statiska håll-

kraften.

Vid tryckbortfall (orsakat av NÖDSTOPP) får produkten användas först efter en

efterföljande funktionskontroll (

Manövrering och drift). Fastklämningen får,

med undantag för vid plötsligt tryckbortfall, bara göras i cylinderns mellan- och
ändlägen, i fortsättningen kallat parkeringsläge.

• Trycksätt en vilande, fastklämd kolv-

stång

4 i parkeringsläge uteslutande hos

kammaren på lagsidan (K

h

).

Då undviks att kolven kör mot en kammare
som inte är påluftad när klämningen släpper.

Fig. 5
