41
УСТАНОВКА
7
m
m
1
2
3

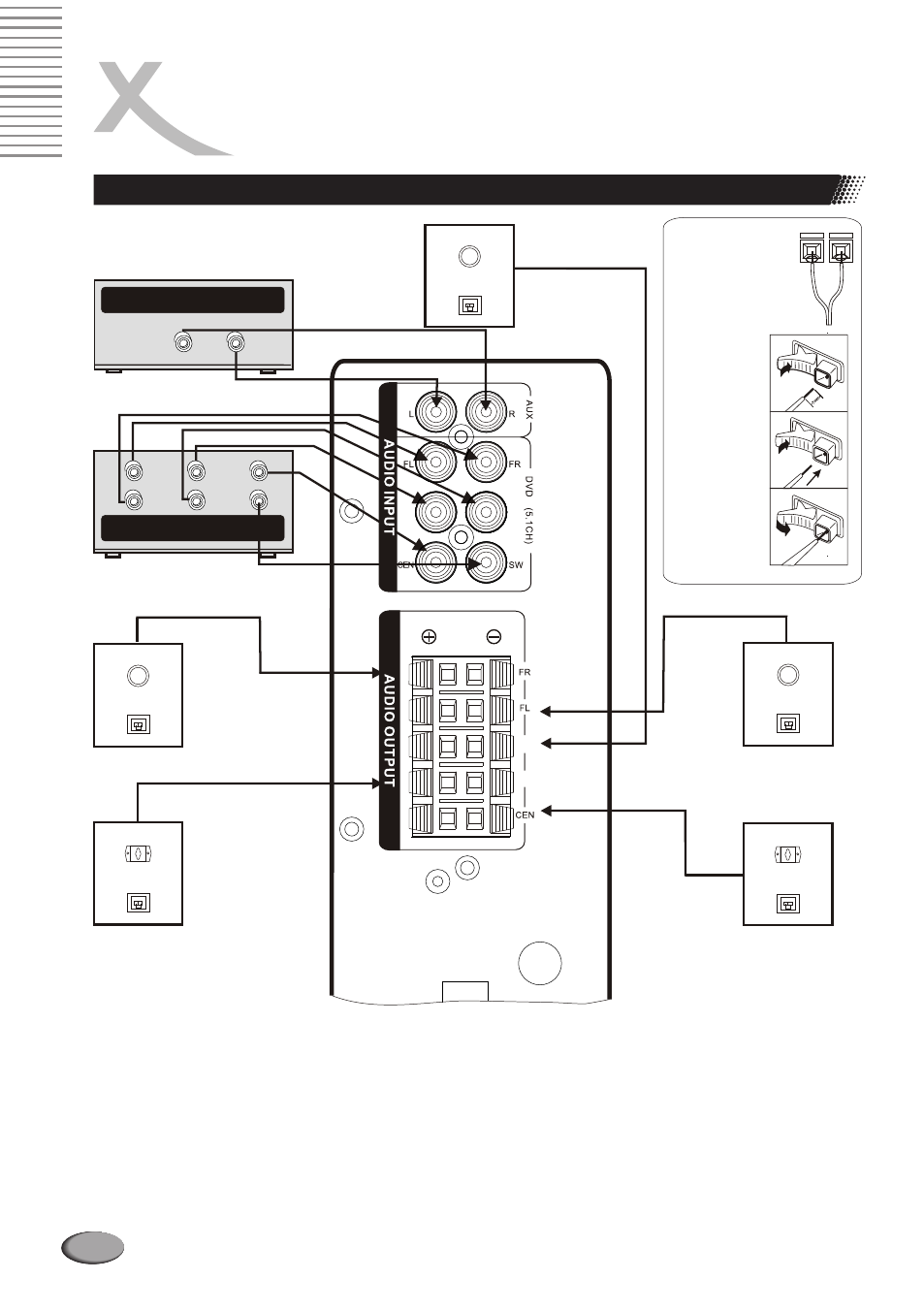

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Метод
соединения
зажимной
скобы:
Откройте
стопорную
пластину
Вставьте
акустические
провода
Отпустите
стопорную
пластину
ВНИМАНИЕ:
Если вы планируете подключать к сабвуферу свои собственные колонки (не из комплекта
поставки), то, пожалуйста, используйте колонки только с таким же сопротивлением, как
оригинальные (сопротивление указано в разделе «Спецификации» этого Руководства
пользователя).
Не подсоединяйте более одной колонки к одному и тому же разъему.
Убедитесь, что на кабеле и разъемах нет никаких причин, могущих вызвать короткое
замыкание. Иначе, это может привести к поломке усилителя.
Особое внимание проявите при выборе места для усилителя в случае необходимости его
крепления на стене. Можно нанести вред себе и повредить аппаратуру, если установить ее в
месте активной жизнедеятельности.
Тыловая
правая
Фронтальная
правая
Тыловая
левая
R
L
CD проигрыватель
или кассетный магнитофон
DVD проигрыватель
F.L.
F.R.
CEN.
SW.
S.L.
S.R.
Фронтальная
левая
Разъемы выходов стерео
5.1 выходы
Центральная
колонка
RL
RR
RL
RR
