Страница 77

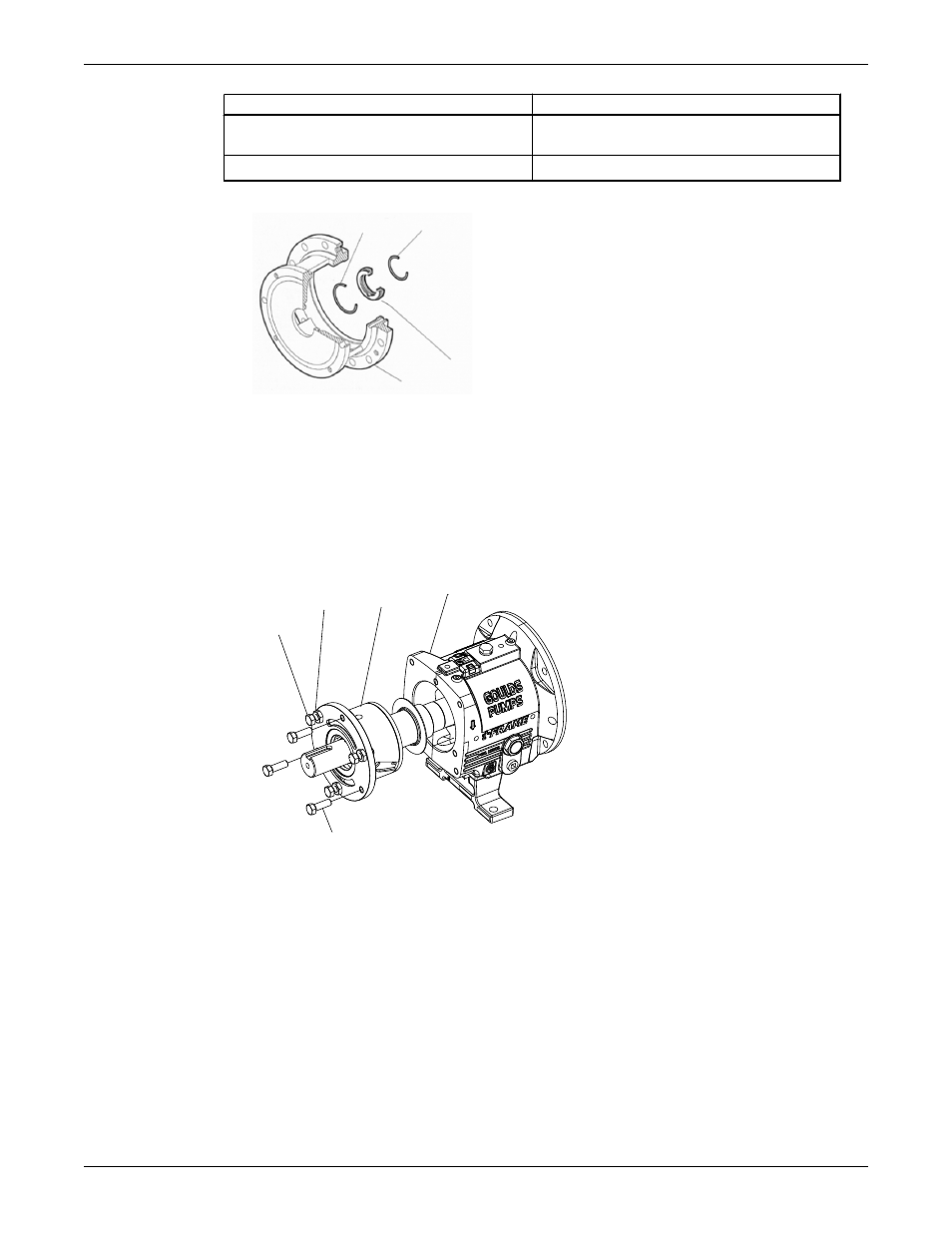

Табл. 10: Тип посадочного места лабиринтного уплотнения
Модель
Тип посадочного места
STi
Кольцевая прокладка в держателе стойки
подшипника (228A)
MTi, LTi
Кольцевая прокладка в держателе стойки.
2. Снимите кольцевую прокладку (497H и 497J) и уплотнение (333A).
497H
497J
333A
108
Разборка привода
Демонтаж приводной части STi MTi
1. Снимите зажимные винты (370C) и освободите стопорные гайки (423).
2. Равномерно затяните домкратные болты (370D) чтобы выдвинуть корпус подшипника (134) из
стойки подшипника (228A).
3. Извлеките узел вала из стойки подшипников (228A).
228A
134
370D
423
370C
4. Снимие домкратные винты (370D) с гайками (423).
5. Снимите кольцевую прокладку корпуса подшипника (496) и подшипник.
6. Снимите упорное кольцо наружного подшипника (361A).
Техническое обслуживание (продолжение)
Model 3796 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
75
