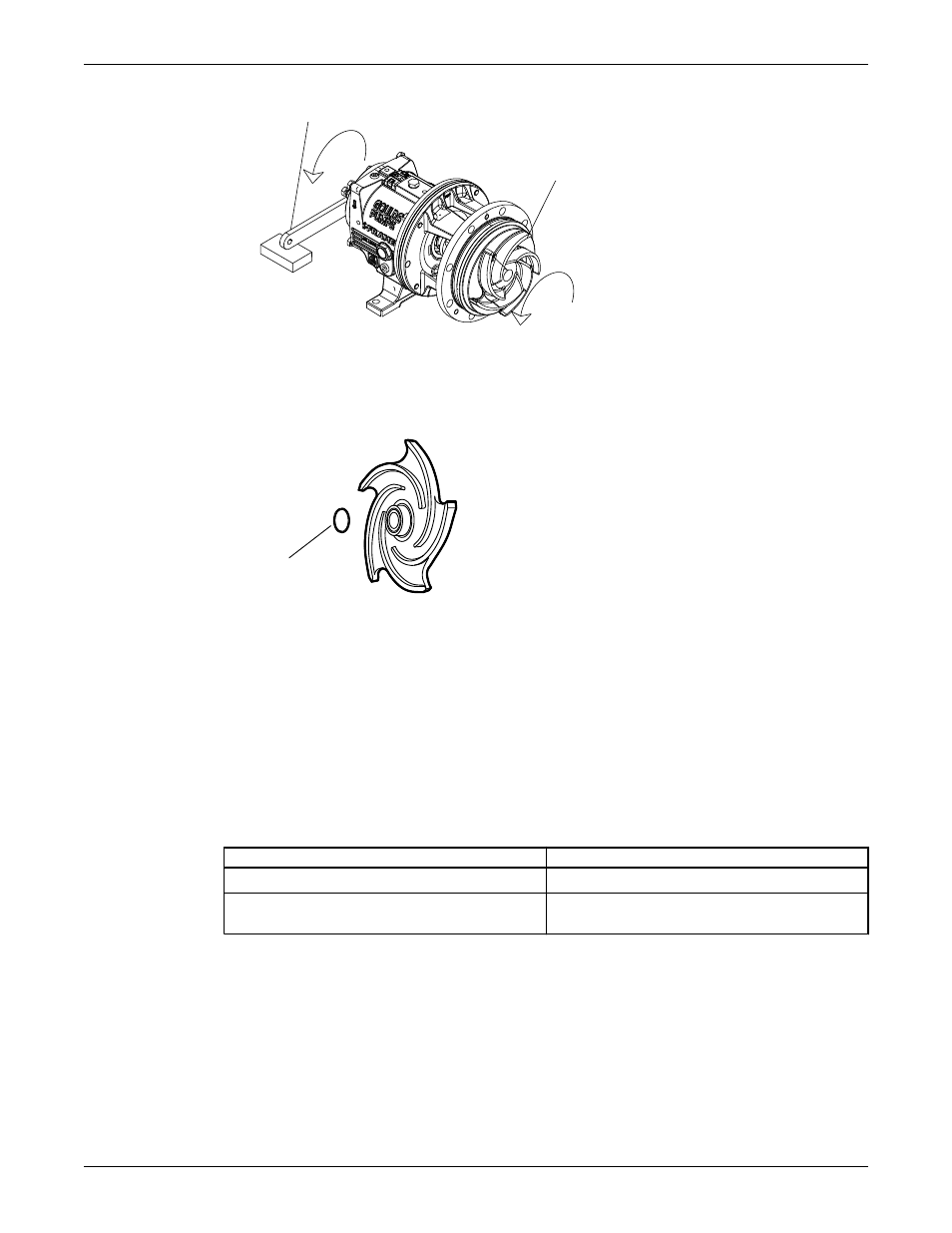

Ключ для вала
101
4. Повторяйте этап 3 пока рабочее колесо не будет снято.
5. Снимите и утилизируйте кольцевую прокладку рабочего колеса (412A).
При монтаже следует вставить новую кольцевую прокладку.
412A
Рис. 17: Кольцевая прокладка для моделей 3196, HT 3196, NM 3196, 3198, и 3796
При невозможности снятия рабочего колеса с помощью указанных процедур следует обрезать вал
между втулкой и стойкой, а затем выполнить комплексный демонтаж рабочего колеса, крышки
набивочной камеры, сальника, втулки и торца вала. Нагревать элементы запрещено.
Снимите крышку уплотнительной камеры
Порядок демонтажа крышки уплотнительной камеры.
Для снятия крышки уплотнительной камеры выберите одну из приведенных инструкций.
Табл. 9: Последовательность снятия крышки уплотнительной камеры
Модель Порядок действий
3196, CV 3196, HT 3196, LF 3196, 3796 Снимите крышку уплотнительной камеры
NM 3196, 3198 Снимите крышку уплотнительной камеры и/или
заднюю пластину
Демонтаж крышки уплотнительной камеры
1. Снимите гайки со шпилек сальника (355).
2. Снимите гайки со шпилек уплотнительной камеры (370H).
3. Снимите уплотнительную камеру
Техническое обслуживание (продолжение)
72 Model 3796 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
