Установка
Beijer Electronics, MARU774C 9
2
Установка
2.1

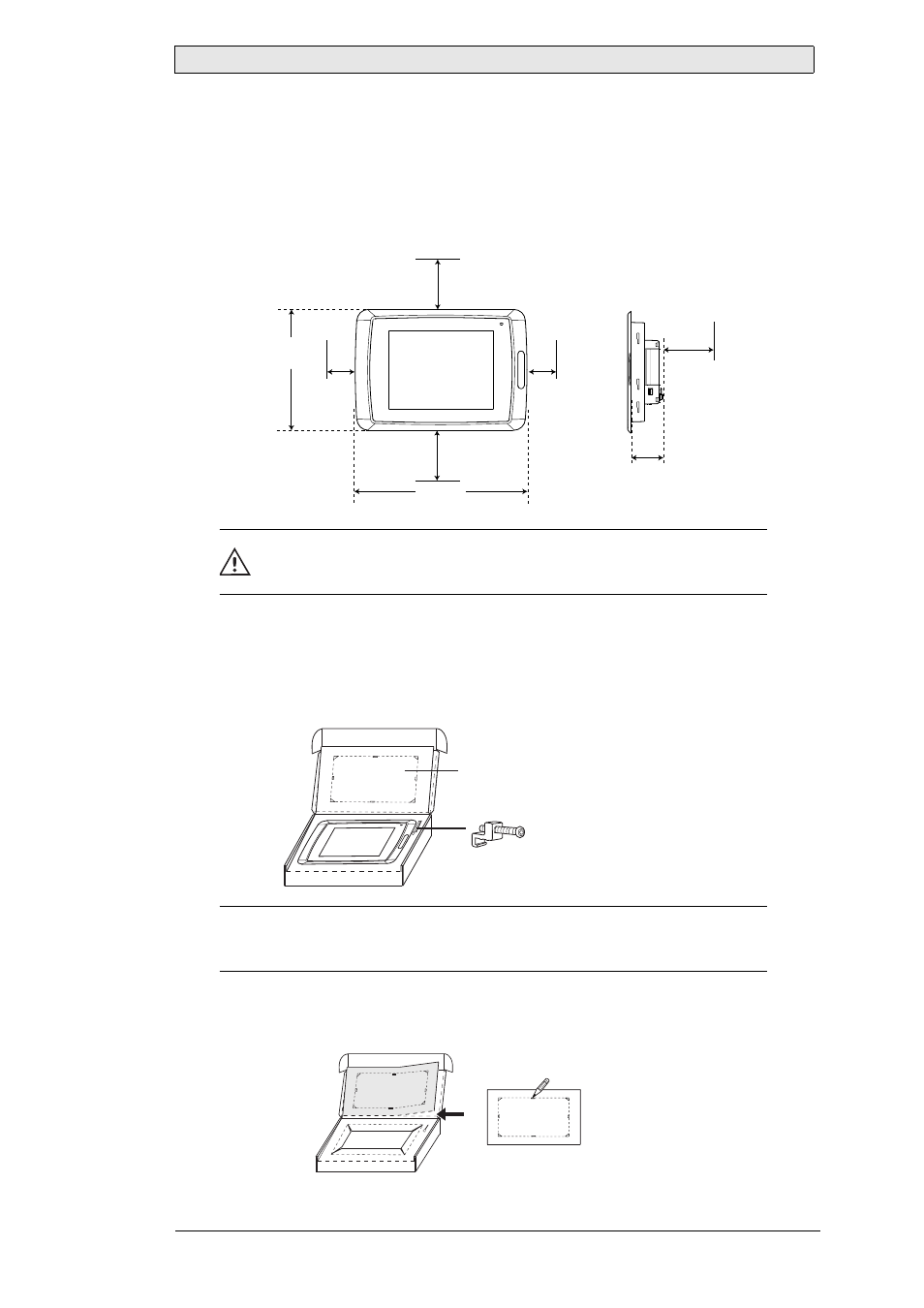

Требования к месту установки
– Толщина монтажной плиты: 1,5 - 9,0 мм (0,06 - 0,35 дюйма)
– Площадь, необходимая для установки панели оператора:
Внимание
Отверстия
на корпусе предназначены для конвекции воздуха . Они не должны
быть закрыты какими - либо предметами .
2.2
Процедура установки
1. Распакуйте устройство и проверьте комплект поставки. При наличии
повреждений сообщите об этом поставщику .
Примечание .
При установке панель оператора следует располагать на устойчивой поверхности .
Падение может привести к повреждению панели .
2. Поместите трафарет на место установки панели оператора, проведите
линии по внешним сторонам отверстий и вырежьте область,
ограниченную отметками.
ɦɦ
ɦɦ
ɦɦ
ɦɦ
ɞɸɣɦɚ
ɦɦ
ɞɸɣɦɚ
ɦɦ
ɞɸɣɦɚ
ɦɦ
ɞɸɣɦɚ
ɦɦ
ɞɸɣɦɚ
ɞɸɣɦɚ
 ɞɸɣɦɚ
 ɞɸɣɦɚ
x 13
Ɍɪɚɮɚɪɟɬɩɚɧɟɥɢ[ɦɦ
[ɞɸɣɦɚ
