Страница 21: 6дополнительные советы по установке
Дополнительные советы по установке
Beijer Electronics, MARU774C
21
6
Дополнительные
советы
по установке
При возникновении проблем связи, например при эксплуатации в шумной
среде или в температурных условиях, близких к предельным, следует
обратить внимание на следующие рекомендации.

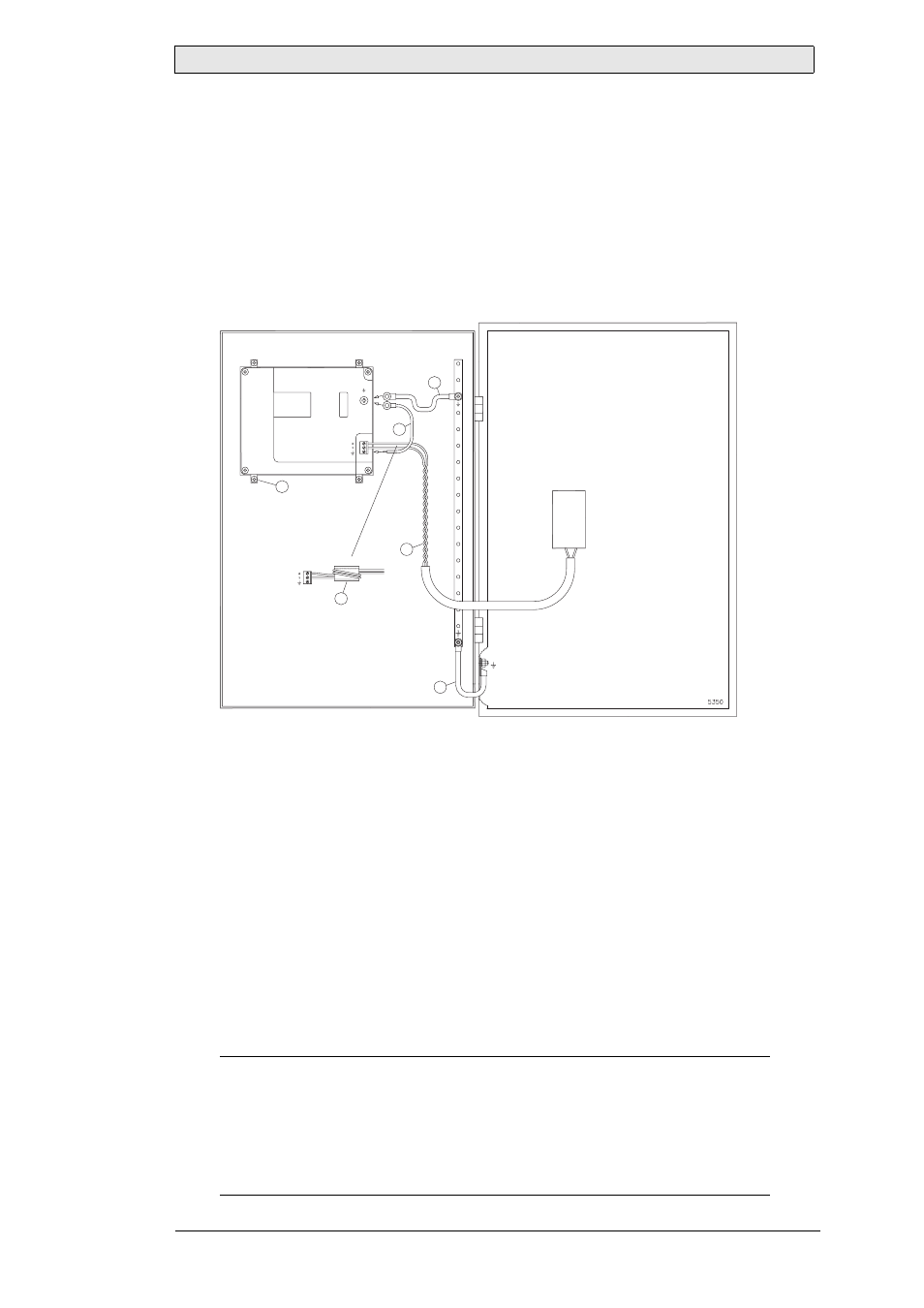

6.1
Заземление
панели
оператора
1. Крепёжные зажимы панели оператора не обеспечивают безопасного
заземления между панелью и корпусом устройства.
2. Подсоедините кабель 2,5 мм
2
к разъему быстрого подключения панели
оператора и корпусу панели.
3. Подсоедините кабель 6 или 4 мм
2
или кабель заземления к корпусу
панели и ближайшей точке заземления на дверце.
4. Подсоедините крепкий короткий трос заземления к дверце и корпусу
устройства.
5. Перекрутите кабели, подведенные к источнику питания постоянного
тока 24 В.
6. Ферритовый сердечник позволяет заглушить помехи в источнике
питания постоянного тока 24 В.
2 оборота вокруг ферритового сердечника обеспечивают в 4 раза более
эффективное гашение помех, чем при 1 обороте.
3 оборота вокруг ферритового сердечника обеспечивают в 9 раза более
эффективное гашение помех, чем при 1 обороте.
Памятка
:
кабели
заземления
должны
быть
короткими
с
широкой
проводящей
зоной
.
Длинный
и
тонкий
кабель
заземления
имеет
высокий
импеданс
(
сопротивление
)
на высоких
частотах
и
не
будет
передавать
помехи
на
землю
.
В
аналогичных
условиях
многожильные
проводники
будут
значительно
лучше
одножильных
проводников
.
Плетеный
проводник
будет
даже
предпочтительнее
.
Лучшим
вариантом
считается
короткий
широкий
плетеный
кабель
заземления
.
1
2
3
4
5
6
Дверца
Панель
оператора
Ферритовый
Установочная
плита
корпуса
Источник
питания
24
В
постоянного
тока
сердечник
