99
До
д
а
тк
ов
і
о
п
ер
аці
ї
VQT4V59

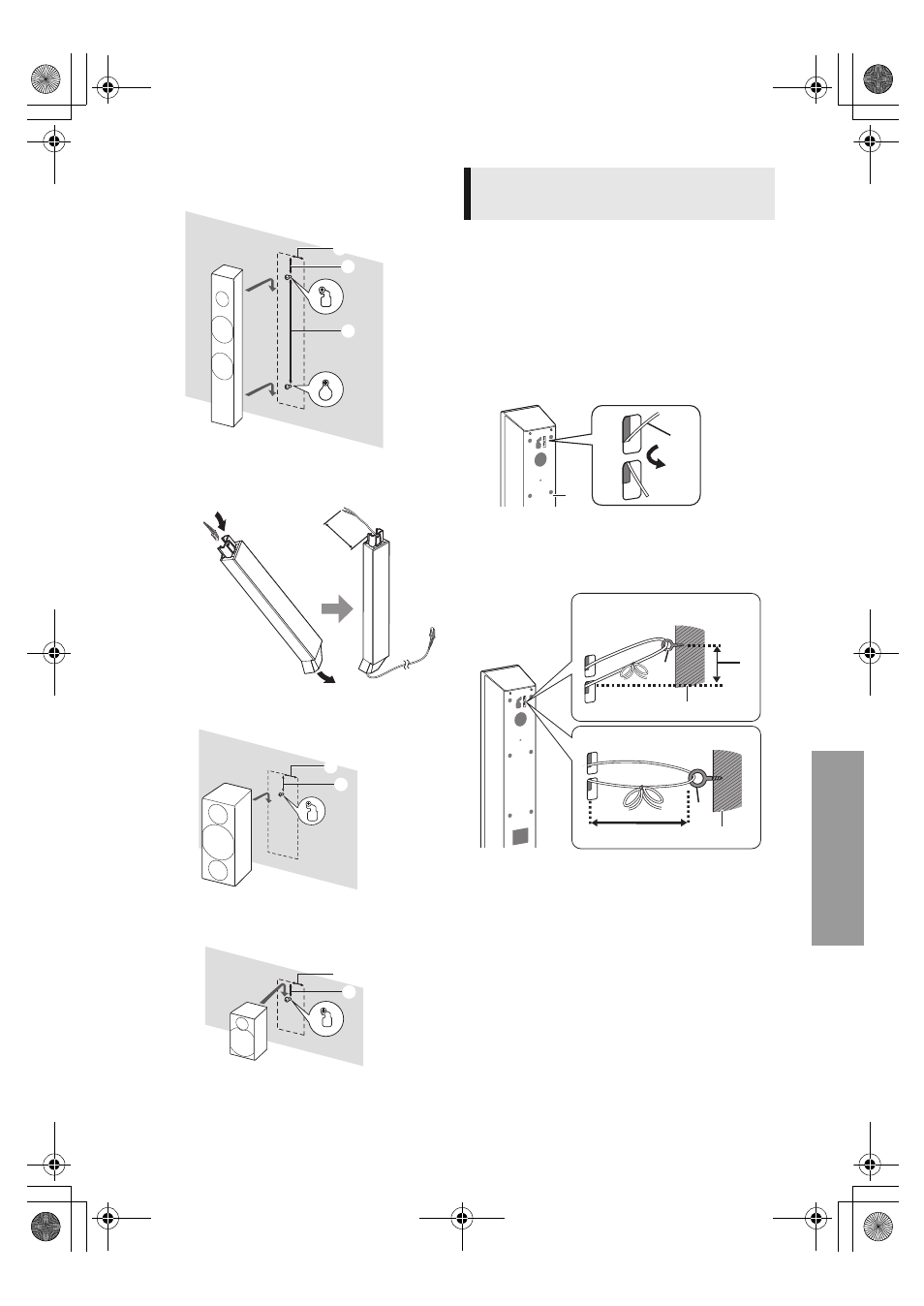

[BTT480] Передня колонка, Колонки об’ємного
звучання
Прикріпіть до стіни без підставки та стійки.
≥ Перепідключення кабелю динаміка до стійки
[BTT500] Передня колонка
[BTT500] Колонки об’ємного звучання
Запобігання перекидання
[BTT480] Передня колонка, Колонки об’ємного
звучання
Запобігання падіння
Передня колонка, Колонки об’ємного звучання,
Центральна колонка
1
Просмикніть шнурок крізь отвір у колонці.
≥ Використовуйте шнур не менший за ‰ 2,0 мм, який
може витримати вагу більше 10 кг.
напр.,: [BTT480] Передня колонка
A Шнурок (не постачається в комплекті)
B Задня частина колонки
2
Просмикніть шнурок крізь кріплення на стіні
до динаміка та туго зав’яжіть.
C Кільце з різьбою (не постачається в комплекті)
D Стіна або колона
E Прибл. 150 мм
F Прибл. 120 мм
D 45 мм E 22 мм F 330 мм
G 45 мм H 25 мм
I 40 мм J 41 мм



Розпрямте кабель
та протягніть його
через стійку.
Витягніть кабель
через отвір.
180 мм




Для запобігання
перекидання/падіння колонок





 

Монтаж на стіні
Установлення на підлозі
